ПРЕДНАЗНАЧЕН для преобразования избыточного давления (ДИ), абсолютного (ДА), разрежения (ДВ), избыточного давления и разрежения (ДИВ), разности давлений (ДД) в стандартный токовый сигнал (4-20)мА и отображения текущего значения на цифровом табло.

Версия прибора ДДМ-03-МИ-С имеет дополнительную уставку срабатывания.

Отличительные особенности:

  • настроенные и откалиброванные 3 диапазона измерения;
  • индикация текущего значения;
  • повышенная точность измерения;
  • возможность позиционирования датчика ДД с помощью вращающейся головки;
  • межповерочный интервал 2 года.

Датчик имеет исполнения общепромышленное и взрывозащищенное.

Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид  взрывозащиты «ia» — искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х»

Рабочая среда — воздух, природный газ, неагрессивные жидкости.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Предельные значения выходного сигнала постоянного тока, мА

4 – 20

Напряжение питания датчика, постоянный ток, В

 24±6

Нагрузочное сопротивление датчика должно быть в пределах:

 от 1 до 500

Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала

— для 2-х верхних пределов измерения

 ±0,5

— для нижнего предела измерения

 ±1

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона,  %, не более

 ±0,45

Потребляемая датчиком мощность, Вт, не более

 0,6

Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69

 от — 10°С до 70°С

Температура рабочей среды

 от — 40°С до 125°С

Степень защиты по ГОСТ 14254-80

 IP54

Наработка на отказ, час

 200000

ИСПОЛНЕНИЯ

Тип

Модель

Предел

измерений

кПа

Перегрузка

кПа

Рабочее

давление

МПа

Рабочая среда

ДДМ-03-ДИ-МИ



ДДМ-03-ДИ-МИ-Ех

ДДМ-03-2,5ДИ-МИ

ДДМ-03-2,5ДИ-МИ-Ех

2,5

1,6

1

10

Газ, воздух

ДДМ-03-4ДИ-МИ

ДДМ-03-4ДИ-МИ-Ех

4

2,5

1,6

10

ДДМ-03-10ДИ-МИ

ДДМ-03-10ДИ-МИ-Ех

10

6

4

75

ДДМ-03-40ДИ-МИ

ДДМ-03-40ДИ-МИ-Ех

40

25

16

200

ДДМ-03-160ДИ-МИ

ДДМ-03-160ДИ-МИ-Ех

160

100

60

400

Газ, воздух

неагрессивные жидкости

ДДМ-03-600ДИ-МИ

ДДМ-03-600ДИ-МИ-Ех

600

400

250

1200

ДДМ-03-2500ДИ-МИ

ДДМ-03-2500ДИ-МИ-Ех

2500

1600

1000

5000

ДДМ-03-ДВ-МИ



ДДМ-03-ДВ-МИ-Ex

ДДМ-03-100ДВ-МИ

ДДМ-03-100ДВ-МИ-Ex

0-(-100)

0-(-60)

0-(-40)

-100

Газ, воздух

ДДМ-03-ДА-МИ



ДДМ-03-ДА-МИ-Ex

ДДМ-03-250ДА-МИ

ДДМ-03-250ДА-МИ-Ex

250

160

100

500

Газ, воздух

ДДМ-03-600ДА-МИ

ДДМ-03-600ДА-МИ-Ex

600

400

250

1200

ДДМ-03-ДИВ-МИ



ДДМ-03-ДИВ-МИ-Ex

ДДМ-03-0,25ДИВ-МИ

ДДМ-03-0,25ДИВ-МИ-Ex

±0,25

±0,125

±0,08

±1

Газ, воздух

ДДМ-03-5ДИВ-МИ

ДДМ-03-5ДИВ-МИ-Ех

±5

±3

±2

±20

ДДМ-03-30ДИВ-МИ

ДДМ-03-30ДИВ-МИ-Ех

±30

±20

±12,5

±100

ДДМ-03-ДД-МИ



ДДМ-03-ДД-МИ-Ех

ДДМ-03-2,5ДД-МИ

ДДМ-03-2,5ДД-МИ-Ех

2,5

1,6

1

+20/-20

0 – 1,2

Газ, воздух

ДДМ-03-10ДД-МИ

ДДМ-03-10ДД-МИ-Ех

10

6,3

4

+70/-35

0 – 1,2

ДДМ-03-40ДД-МИ

ДДМ-03-40ДД-МИ-Ех

40

25

16

+150/-70

+70/-35

+70/-35

0 – 2,5

Газ, воздух

неагрессивные жидкости

ДДМ-03-160ДД-МИ

ДДМ-03-160ДД-МИ-Ех

160

100

63

+700/-350

+700/-35

+150/-70

ДДМ-03-630ДД-МИ

ДДМ-03-630ДД-МИ-Ех

630

400

250

+1400/-700

+1400/-700

+700/-350

ДДМ-03-2500ДД-МИ

ДДМ-03-2500ДД-МИ-Ех

2500

1600

1000

+2500/

-1000

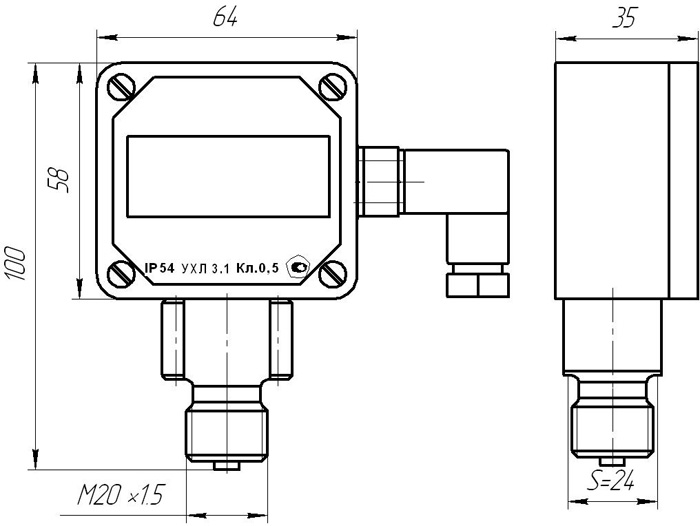

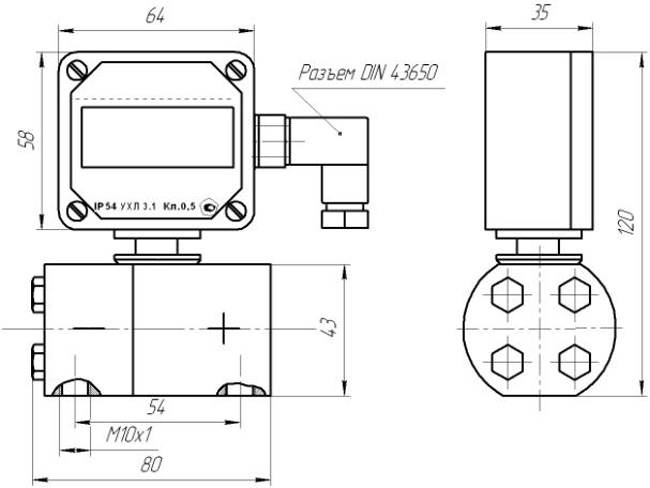

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ



ДДМ-03-ДД-МИ
ДДМ-03-ДИ(ДВ, ДИВ)-МИ

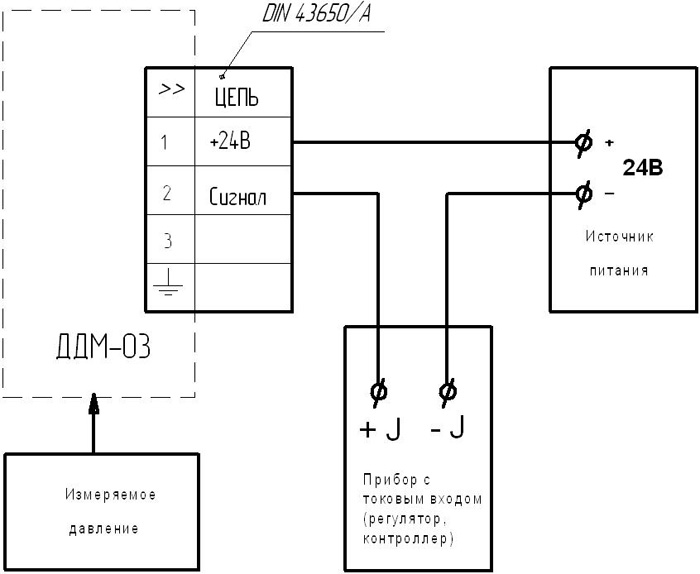

СХЕМА ПОДКЛЮЧЕНИЙ


ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Датчик давления ДДМ-03МИ-40ДД-25-Ех
