ПРЕДНАЗНАЧЕН для местного и дистанционного автоматического управления процессом розжига запально-защитного устройства (ЗЗУ, ЗСУ) газовых или мазутных горелок водогрейных или паровых котлов и энергоустановок и контроля наличия факела запальника и горелки.
 |  |  |
| БРЗ-04-М1 | БРЗ-04-М1-2К (Н) | БРЗ-04-М1-2К (Щ) |
- Блок контролирует факел запальника (ионизационный датчик) с выдачей дискретного сигнала в схему защиты котла.
- Блок контролирует факел горелки фотодатчиком с выдачей дискретного сигнала в схему защиты котла (БРЗ-04-М1-2К)
- Формирует командный сигнал на открытие и закрытие электромагнитного газового клапана запальника (КЭГ).
- Формирует регулируемый по длительности сигнал на блок искрового розжига электрического запальника (ИВН).
- Автоматически отключает ИВН при успешном розжиге ЗЗУ, ЗСУ до завершения заданного интервала времени на розжиг по сигналу датчика факела ЗЗУ, ЗСУ.
- Выдает команду на закрытие электромагнитного клапана ЗЗУ, ЗСУ, если в течение заданного времени розжиг ЗЗУ, ЗСУ не произошел.
- Блокировка пуска, если не прошла вентиляция котлов энергоустановок.
- Автоматическое отключение КЭГ и ИВН при срабатывании технологической защиты котла.
- Дистанционное включение питания, дистанционный пуск и остановка БРЗ.
- БРЗ-04-М1-2К производится в двух исполнениях: Настенного и щитового монтажа. Исполнение в щитовом монтаже выполняются в конструктиве прибора Ф34 (БРЗ-04-М1-2К (Щ)).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| БРЗ-04-М1-2К | БРЗ-04-М1 | |
| Количество каналов контроля пламени | 2 | 1 |
| Совместимость с датчиками пламени | ФД-02, ФД-05ГМ, ФДС-Ч, ФДЧ, ФДА-02, ФДА-03, КЭ | КЭ |
| Командные сигналы на КЭГ: | ||
| — напряжение, В | ~ 220В, 50Гц | |
| — ток, не более, А | 0,25 | |
| Командные сигналы на ИВН: | ||
| — напряжение, В | ~ 220В, 50Гц | |
| — ток, не более, А | 0,25 | |
| — длительность попытки розжига, с | 4-40 | 10-30 |
| Выходные сигналы в системы сигнализации и управления (релейные выходы): | ||
| — наличия пламени запальника | Сигнал «ПЛАМЯ» | Сигнал «ЗАПАЛЬНИК» |
| — открытие КЭГ | — | |
| — наличия пламени основной горелки | Сигнал-«ФАКЕЛ» | — |
| Световая индикация: | ||
| — наличия пламени запальника | индикатор «ПЛАМЯ» | индикатор «ЗАПАЛЬНИК» |
| — открытие КЭГ | индикатор «КЛАПАН» | |
| — подача высокого напряжения | индикатор «ИВН» | индикатор «СВЕЧА» |
| — наличия пламени основной горелки | индикатор «ФАКЕЛ»Светодиодная линейка интенсивности пламени | индикатор «ФАКЕЛ» |
| — питание | индикатор «СЕТЬ» | |
| Коммутация: | ||
| — постоянного тока =30В, не более, А | 2 | |
| — переменного тока ~ 220В, А | 0,01-0,25 | |
| Внешние электрические цепи должны обеспечивать коммутацию постоянного напряжения =30В при токе, не более, мА | 20 | |
| Температура окружающей среды, °С | от -25 до +50 | |
| Степень защиты, (код IP) | IP54 | |
| Питание: | ||
| — напряжение, В | ~ 220В, 50Гц | |
| — потребляемая мощность (суммарная с ИВН и КЭГ), ВА | 200 | 60 |
| Габаритные размеры, не более, мм | 250х200х100 | 270х180х110 |
| Масса блока, кг, не более | 1,5 | 3 |
| Связь с контроллерами верхнего уровня по интерфейсу | RS-485, MODBUS RTU. | |

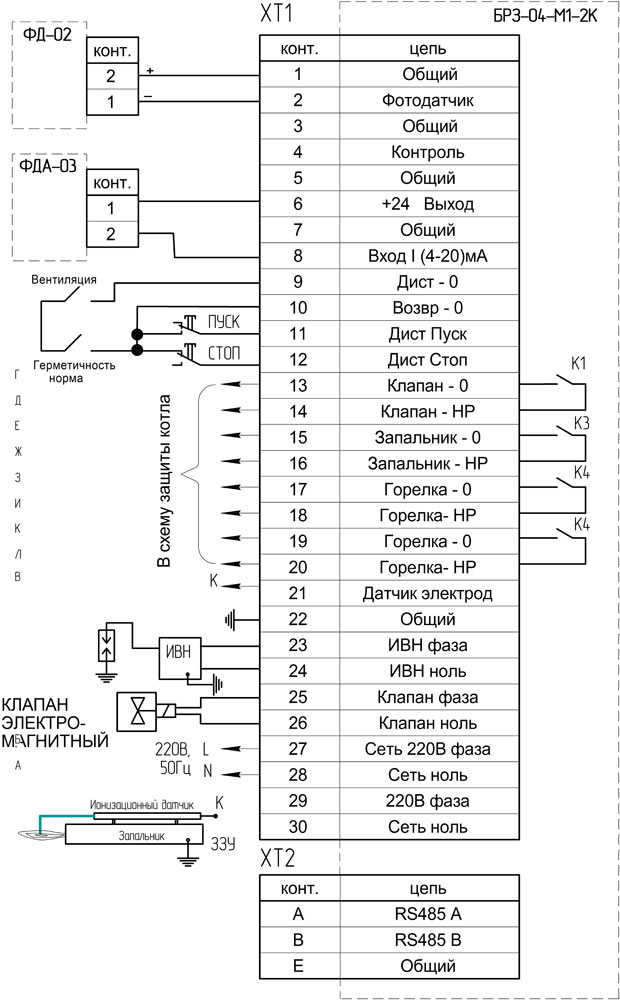

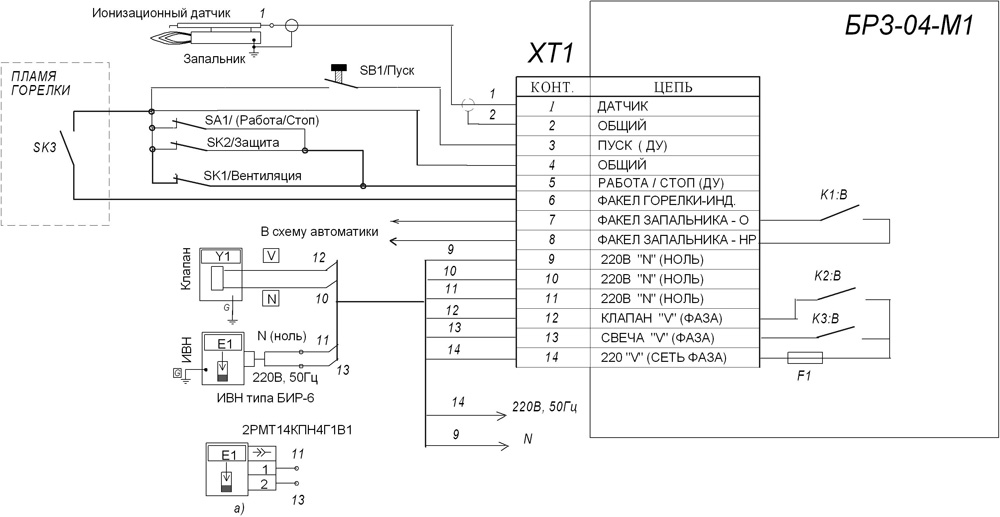

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
 |  |
ГАБАРИТНЫЕ РАЗМЕРЫ
 |  |  |

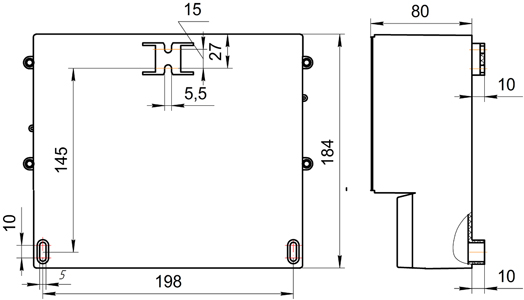

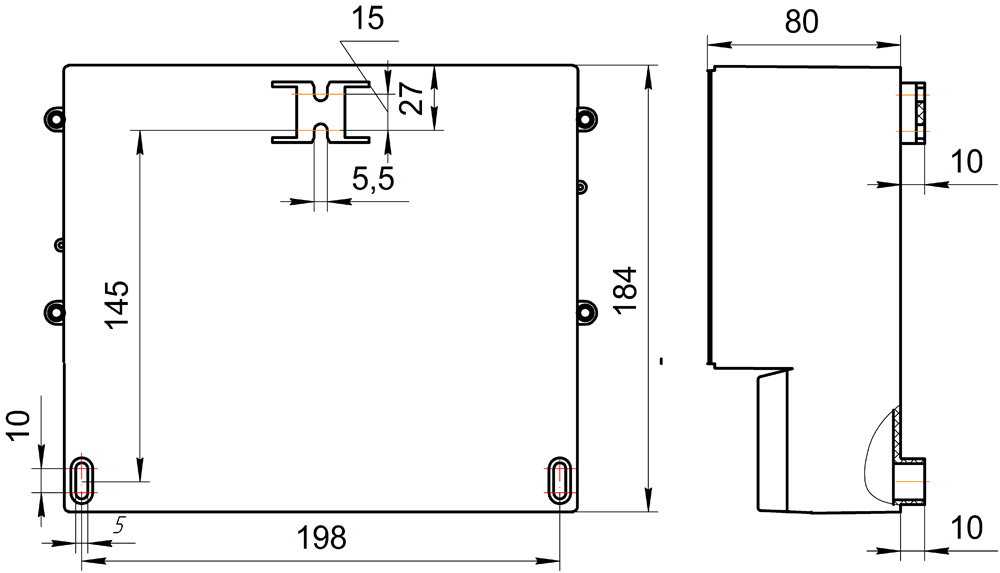

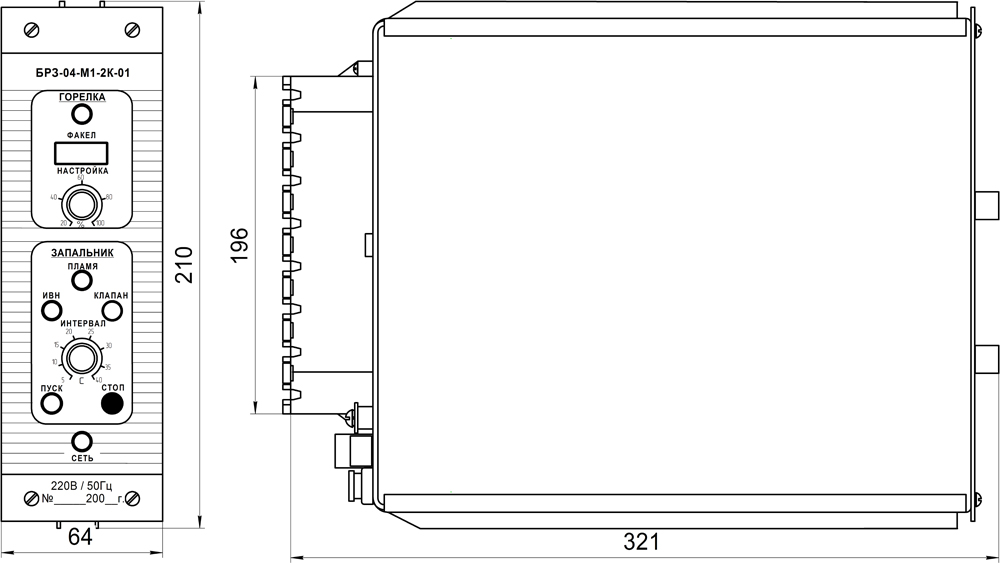

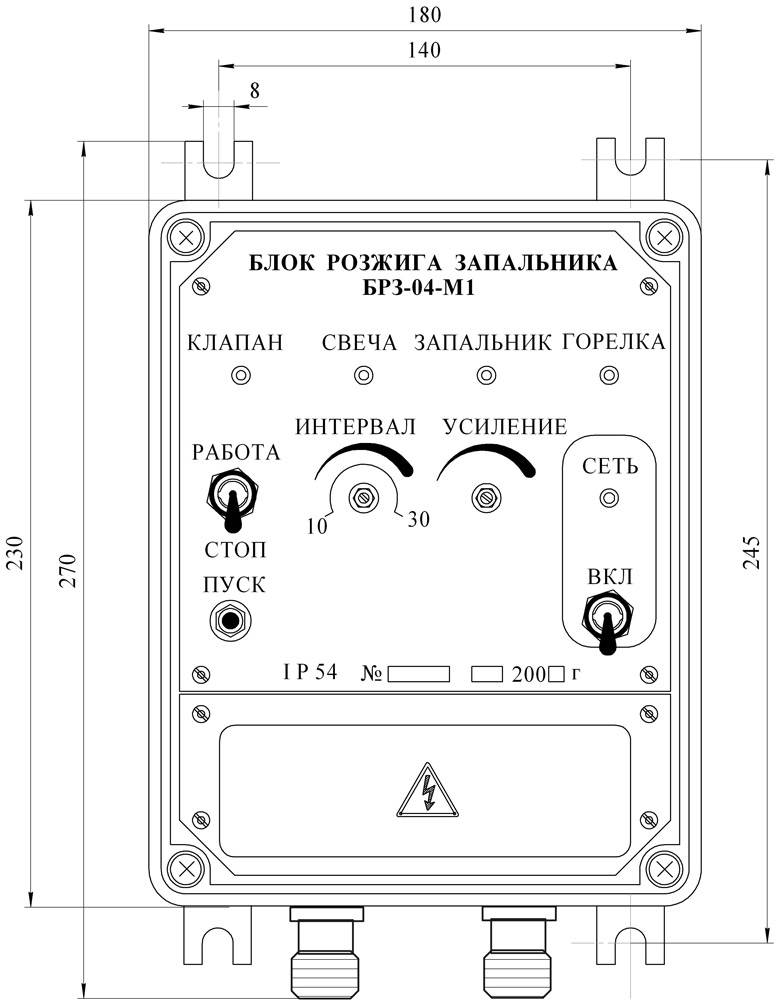

| БРЗ-04-М1-2К Настенное исполнение | БРЗ-04-М1-2К Щитовое исполнение | БРЗ-04-М1 |
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

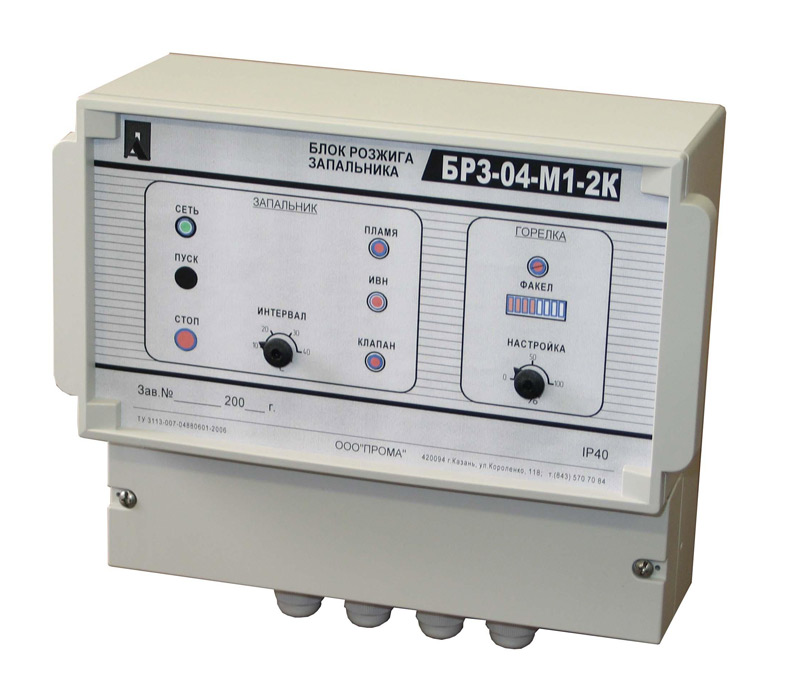

Блок розжига запальника и контроля пламени БРЗ-04-М1-2К (Н) – настенный монтаж

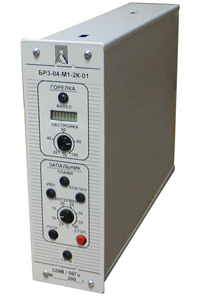

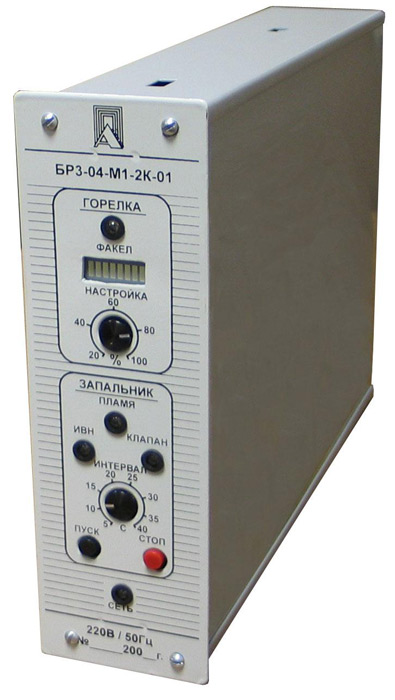

Блок розжига запальника и контроля пламени БРЗ-04-М1-2К (Щ) – щитовой монтаж (аналог Ф34)

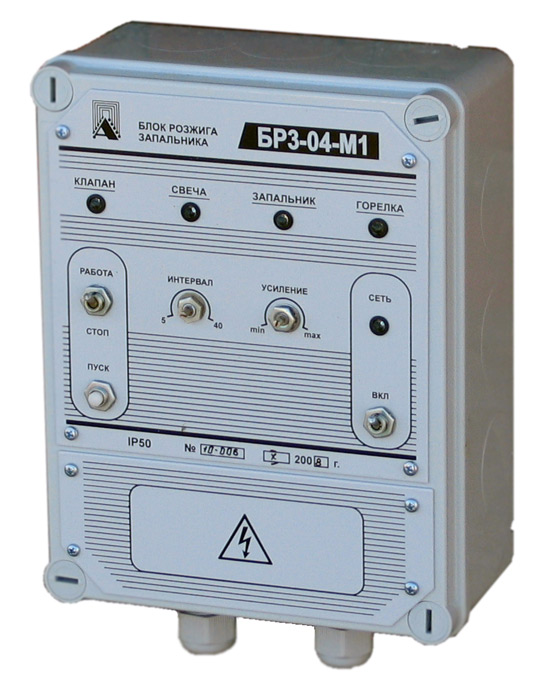

Блок розжига запальника и контроля пламени БРЗ-04-М1
