Фланцевые вибраторы предназначены для эксплуатации на виброустановках, в которых необходима вибрация, параллельная плоскости крепления вибратора.
Применение фланцевых вибраторов эффективно на таких установках как вибросита, виброконвееры. Процесс просеивания протекает быстрее и равномернее, если просеивающая поверхность вибросита колеблется не в вертикальной плоскости (как в случае применения обыкновенного поверхностного вибратора), а в горизонтальной (при применении фланцевого вибратора).
| Модель | Номинальная потребляемая мощность кВт | Синхронная частота, мин -1 | Вынуждающая сила, кН | Статический момент, кг.см | Напряжение, В | Частота тока, Гц | Наработка до отказа, часы | Масса, кг |
| 4- полюсные вибраторы | ||||||||
| ИВФ-2,5-25 | 0,27 | 1500 | 1,25…2,5 | 5,1…10,2 | 42; 380 3ф | 50 | 5000 | 17,6 |
| ИВФ-3-25 | 0,53 | 1500 | 1,4…3,0 | 5,7…11,4 | 42; 380 3ф | 50 | 5000 | 30,5 |
| ИВФ-0,6-25 | 0,53 | 1500 | 3,1…6,2 | 12,5…25,0 | 42; 380 3ф | 50 | 5000 | 33 |
| ИВФ-12-25 | 1,07 | 1500 | 6,10…12,25 | 25,0…50,0 | 42; 380 3ф | 50 | 5000 | 65,5 |
| 2- полюсные вибраторы | ||||||||
| ИВФ-05-50 | 0,5 | 3000 | 2,5…5,0 | 2,55…5,1 | 42; 220; 380 3ф | 50 | 5000 | 17,6 |
| ИВФ-11-50 | 0,97 | 3000 | 5,6…11.3 | 5,7…11,4 | 42; 220; 380 3ф | 50 | 5000 | 30,5 |
| ИВФ-20-50 | 2,05 | 3000 | 9,9…20,0 | 10,0…20,0 | 42; 220; 380 3ф | 50 | 5000 | 53,6 |
| Тип вибратора | L | D | d | d1 | d2 | N | R | h | l1 | l2 |
| ИВФ–3-25,ИВФ–11-50 | 357 | 279 | 14 | 254 | 229 | 4 | 80 | 10 | 5 | 58,5 |
| ИВФ–06-25 | 362 | 92 | 63,5 | |||||||
| ИВФ–05-50 | 268 | 260 | 15 | 230 | 160 | 5 | 65 | 12 | 42 | |
| ИВФ-2,5-25 | 290 | 71 | 48 | |||||||
| ИВФ–12-25 | 490 | 350 | 21 | 305 | 270 | 6 | 90 | 20 | 109 | |
| ИВФ–20-50 | 395 | 65 |

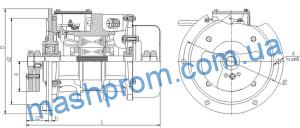

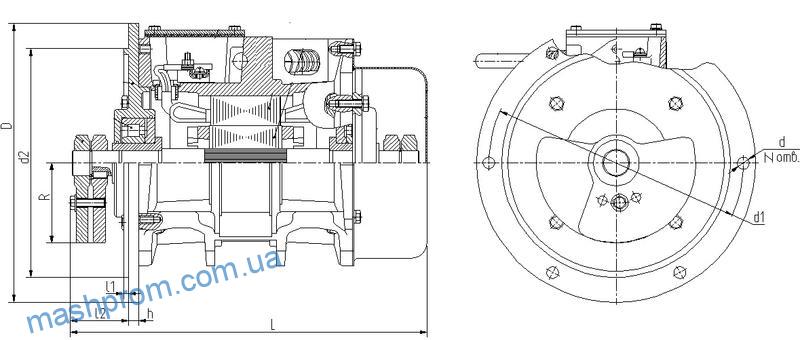

Габаритные и установочные размеры
По требованию заказчика возможно изготовление вибраторов на другое напряжение
