РЕДУКТОРЫ Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-400П

Опубликовано в рубрике Мотор-редукторы Теги:
РЕДУКТОРЫ Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-400П

Редукторы цилиндрические двухступенчатые горизонтальные  специальные крановые типа Ц2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных машин.

kartinkareduktora (1)

Условные обозначения

1Ц2У200  4012Квх Квых У2
Серия (тип)ГабаритХарак-
теристика зацеп-
ления 		Испол-
нение 		Переда-
точное число		Вари-
ант сборки		Испол-
нение входного вала		Испол-
нение выходного вала		Клима-
тическое исполнение


Серия (тип): 1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.

Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.

Характеристика зацепления:  Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.

Исполнение: Ф – в случае фланцевого исполнения.

Передаточное число: по техническим характеристикам для каждого редуктора

Вариант сборки: по ГОСТ 20373

Сборки с концами валов под муфты или или в виде части зубчатой муфты
v01v02v03



Сборки с концами тихоходного вала под приборы управлений
v04v05v06



Сборки с симметричным полым валом
v07v08v09



Сборки с несимметричным полым валом
v10v11v12


Исполнение входного вала. Квх – конический входной вал, Цвх – цилиндрический входной вал.

Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).

Климатическое исполнение и категория размещения по ГОСТ 15150-69.



ПРИМЕР:

Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ

1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)

160 – межосевое расстояние тихоходной ступени.

2 – передаточное число

23 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

У3 – климатическое исполнение



Редуктор РМ-500-31,5-12-Квх-Цвых-У1

РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)

500 – суммарное межосевое расстояние всех ступеней

31,5 – передаточное число

12 – вариант сборки

Квх – конический входной вал

Цвых – цилиндрический выходной вал

У3 – климатическое исполнение



Редуктор Ц2У-315Н-40-11-Квх-М-У2

Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)

315 – межосевое расстояние тихоходной ступени

Н – в редукторе используется зубчатое зацепление с профилем Новикова

40 – передаточное число

11 – вариант сборки

Квх – конический входной вал

М – выходной вал в виде зубчатой полумуфты

У2 – климатическое исполнение



Редуктор В-200(Ф)-10-13-Квх-Квых-УЗ

Редуктор Ц3ВК(ф)-200-10-13-Квх-Квых-УЗ

В – тип редуктора (цилиндрический трехступенчатый вертикальный)

Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)

200 – межосевое расстояние тихоходной ступени

(Ф) – исполнение с присоединительным фланцем на быстроходном валу

10 – передаточное число

13 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

УЗ – климатическое исполнение

prisoedinitel_razmeru_1C2U_100

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ Ц2

Редуктор
Aw т
Aw б
A
A 1
B
H
H 1
h
h 1
L
L 1
L 2
L 3
L 4
L 5
d
п
Ц2-250
150
100
285
210
260
310
160
18
—
515
400
75
183
220
280
22
4
Ц2-300
175
125
350
250
300
362
190
22
—
620
475
90
215
255
300
26
4
Ц2-350
200
150
400
280
330
410
212
25
—
700
550
100
238
300
345
26
6
Ц2-400
250
150
500
320
380
505
265
27
—
805
640
150
286
325
375
33
6
Ц2-500
300
200
640
360
440
598
315
30
—
985
785
190
340
390
445
39
6
Ц2-650
400
250
780
470
560
695
315
36
95
1270
910
190
443
480
550
39
8
Ц2-750
450
300
900
560
650
783
355
40
100
1455
1040
225
494
570
645
46
8
Ц2-1000
600
400
1200
760
860
1018
450
45
155
1905
1400
300
645
740
805
52
8



kon_val

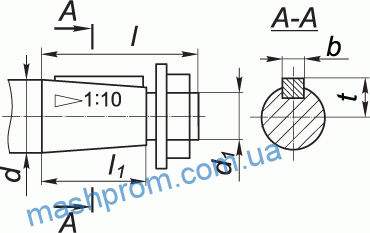

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ Ц2

Редуктор
быстроходный вал
тихоходный вал
d
d 1
l
l 1
b
t
d
d 1
l
l 1
b
t
Ц2-250
30
М20х1,5
80
58
5
15,55
65
М42х3,0
140
105
16
33,88
Ц2-300
35
М20х1,5
80
58
6
18,55
75
М48х3,0
140
105
18
38,88
Ц2-350
40
М24х2,0
110
82
10
20,9
85
М56х4,0
170
130
20
43,75
Ц2-400
50
М36х3,0
110
82
12
25,95
95
М64х4,0
170
130
22
48,75
Ц2-500
60
М42х3,0
140
105
16
31,38
110
М80х4,0
210
165
25
55,88
Ц2-650
70
М48х3,0
140
105
18
36,38
140
М100х4,0
250
200
32
72
Ц2-750
80
М56х4,0
170
130
20
41,25
170
М125х4,0
300
240
40
88
Ц2-1000
100
М72х4,0
210
165
25
50,88
220
М140х4,0
350
280
50
114



tih_val

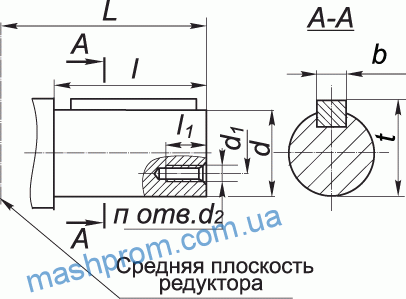

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНЫХ ЦИЛИНДРИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ Ц2

Редуктор
тихоходный вал
d
d 1
d 2
l
l 1
b
t
п
L
Ц2-250
65r6
32
М10
105
20
18
71
2
255
Ц2-300
75r6
50
М12
105
22
20
82
2
280
Ц2-350
85r6
50
М12
130
22
22
93
2
320
Ц2-400
95r6
50
М12
130
22
25
104
2
350
Ц2-500
110s6
80
М12
165
22
28
120
3
410
Ц2-650
140s6
80
М12
200
22
36
152
3
510
Ц2-750
170s6
105
М16
240
26
40
184
3
595
Ц2-1000
220s6
140
М20
280
32
50
237
3
745



mufta

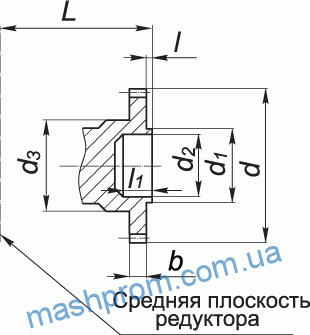

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ

Редуктор
b
d
d 1
d 2
L
l
l 1
Зацепление
m
z
Ц2-250
20
147
72F8
95
198
8
38
3,5
40
Ц2-300
25
210
80F8
105
227
9,5
50
5
40
Ц2-350
30
252
110F8
140
255
10
60
6
40
Ц2-400
30
252
110F8
140
280
10
60
6
40
Ц2-500
40
336
150F8
215
330
15
65
8
40
Ц2-650
50
420
160F8
230
410
15
70
10
40
Ц2-750
60
504
200F8
290
480
20
90
12
40
Ц2-1000
80
672
320F8
445
645
25
130
16
40





poly_val

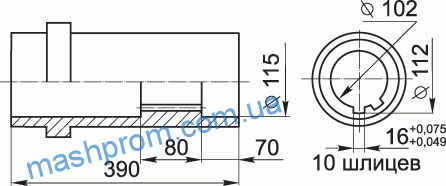

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛОГО ВАЛА РЕДУКТОРА Ц2-400П

Технические характеристики:

ТипЦ2-250



Ц2-300



Ц2-350



Ц2-400



Ц2-400П
Частота вращения входного вала, об/мин600;750;1000;1500
Межосевое расстояние суммарное, мм250300350400400
Передаточные числаНоминальные8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Фактические8,3; 9,8; 12,41; 16,3; 19,88; 24,9; 32,42; 41,34; 50,94
Допускаемая радиальная консольная нагрузка на выходном валу, Н6300…125008000…2000010000…3200014000…50000
Коэффициент полезного действия %96
Масса, кг87150207317303
ТипU номКрутящий момент на выходном валу, Нм
Режим работы
непрерывный — Н (ПВ=100%)крановый
весьма тяжелый — ВТ(ПВ=60%)тяжелый – Т (ПВ=60%)средний – С (ПВ=25%)легкий – Л (ПВ=16%)
Номинальная частота вращения входного вала, об/мин
6007501000150060075010001500600750100015006007501000150060075010001500
Ц2 250882582575075010001000900900150014501120104525002300180016003500350028002800
10
12,5
16750750925130027202720265021203750375033003300
20
251180104410002500
31,51150
4067065065065090080023004000387037503400
50
Ц2 300 811801180100010001450145014501450230023002060206043704000350030005000500040003750
 10
 12,5
16 11801180125012504620 4370375032005800580050004370
20
25180016501500140027202500250025004370437034005150
31,5
 409509509509501180250023002300230032006000600054505450
 50
 Ц2 350 817501750180018002180215021502120350030002800243050005000560050009000800071007000
 10
12,5
161600160019001900330030006300680053009000900073007300
20
252650250021804120412033003000650063006000950082508250
31,5
401550155018503700350028006700670058008500
50
Ц2 400



Ц2 400П





833503350330030004120412041236505300425037503750825071006300560014000112001120010000
10
12,53070
16307043703650650050004750462011500109008250730018000175001400014000
20
2543704370375060004250425090006500185001850016500
31,5
40300050004750462080001700016000
50





Примечания:







  • Для редукторов с вариантами сборок 13,23,33, суммарная допускаемая радиальная консольная нагрузка, на оба конца тихоходного вала, не должна превышать указанной в таблице.
  • Допускаемая радиальная консольная нагрузка приложена в середине посадочной поверхности тихоходного вала или в середине расточки венца зубчатого вала.
  • Радиальная консольная нагрузка на быстроходных валах не допускается.
  • Возможно изготовление любых концов валов и сборок, под индивидуальный заказ.



«
»
