ТУ 4211-500-17113168-96
Госреестр №15421-96
Предназначены для контроля температуры продуктов сгорания природного газа, а также на агрегатах компрессорных станций магистральных трубопроводов. ТХА-5Р допущены к эксплуатации на судах с неограниченным районом плавания (соответствуют требованиям Российского Морского Регистра судоходства).

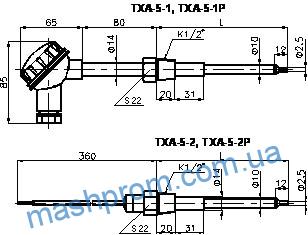

| Тип и вид исполнения | |||||
|---|---|---|---|---|---|
| ТХА-5-1, ТХА-5-1Р | ТХА-5-2, ТХА-5-2Р | ТХА-5-3, ТХА-5-3Р | |||
| Монтажная длина L, мм | Масса, кг | Монтажная длина L, мм | Масса, кг | Монтажная длина L, мм | Масса, кг |
| 280 | 0,340 | 280 | 0,340 | 280 | 0,340 |
| 320 | 0,340 | 320 | 0,340 | 320 | 0,340 |
| Технические характеристики термопреобразователей | |
|---|---|
| Диапазон измеряемых температур, °С | от -50 до 600 |
| Рабочий спай | 1 изолированный или неизолированный |
| Класс допуска | 1 или 2 |
| Термоэлектроды | хромель-алюмель – ХА(К) |
| Показатель тепловой инерции, с | 2,5 — изолированный рабочий спай 2,0 — неизолированный рабочий спай |
| Условное давление, МПа | 6,3 |
| Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84 | |
| Степень защиты от пыли и влаги | IP65 по ГОСТ 14254 (ТХА-5-1, ТХА-5-1Р, ТХА-5-3, ТХА-5-3Р), IP00 (ТХА-5-2, ТХА-5-2Р) |
| Климатическое исполнение | По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69 |
| Материал | защитной арматуры: сталь 12Х18Н10Т головки: сталь 12Х18Н10Т (ТХА-5-3, ТХА-5-3Р) прессматериал АГ-4В (ТХА-5-1, ТХА-5-1Р) |
| Удлинительный кабель | СФКЭ-ХА (2х0,5 мм2) |
| Примечание: 1) по согласованию с заказчиком термопреобразователи могут быть изготовлены с кабелем КТМС, диаметром 2 мм, с оболочкой из стали 12Х18Н10Т. 2) по согласованию с заказсиком длина удлинительного кабеля может быть изменена | |
Примеры записи при заказе:
