ТУ 4211-500-17113168-96
Госреестр №15421-96
Предназначены для измерения температуры при переработке пластических масс и резиновых смесей, жидких, газообразных и твердых тел.

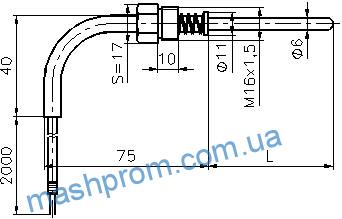

ТХК-4-1
ТХК-4-2

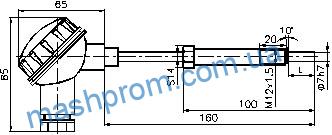

ТХК-4-3
| Тип и вид исполнения | Монтажная длина L, мм | 10 | 32 | 60 | 100 | 120 | 160 | 200 | 250 | 320 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТХК-4-1 ТХК-4-2 | Масса, кг | 0,170 | 0,170 | 0,180 | 0,180 | 0,190 | 0,190 | 0,200 | 0,210 | 0,220 | |
| Тип и вид исполнения | Монтажная длина L, мм | 16 | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|---|---|
| ТХК-4-3 | Масса, кг | 0,165 | 0,165 | 0,170 | 0,175 | 0,180 | |
| Технические характеристики термопреобразователей | |
|---|---|
| Диапазон измеряемых температур, °С | от — 50 до 400 — для ТХК-4-1, ТХК-4-2 от — 50 до 600 — для ТХК-4-3 |
| Рабочий спай | 1
|
| Класс допуска | 1 или 2 |
| Термоэлектроды | хромель-копель – ХК(L) |
| Показатель тепловой инерции, с | 30 — для изолированного спая 5 — для неизолированного спая |
| Условное давление, МПа | 0,25 — для ТХК-4-1, ТХК-4-2 2,5 — для ТХК-4-3 |
| Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84 | |
| Степень защиты от пыли и влаги по ГОСТ 14254-80 | IP40 для ТХА-4-1, ТХК-4-2 IP65 для ТХК-4-3 |
| Климатическое исполнение | По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69 |
| Материал | защитной арматуры: сталь 12Х18Н10Т головки: для ТХК-4-3 — прессматериал АГ-4В |
| Удлинительный кабель | СФКЭ-ХК х2х0,5 мм2, t раб. до 250 °С. |
Примеры записи при заказе:
