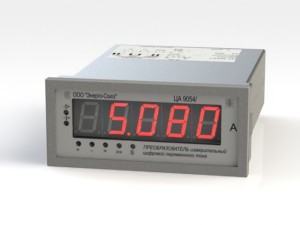

Предназначены для измерения действующего значения переменного тока, отображения результатов измерения на пятиразрядном семисегментном светодиодном индикаторе (отсчетное устройство), передачи измеренных значений с использованием порта RS-485, а также для линейного преобразования в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Приборы предназначены для включения непосредственно или через измерительные трансформаторы тока.
Наличие двух встроенных реле у приборов ЦА 9054/1, ЦА 9054/2, ЦА 9054/5, ЦА 9054/6, ЦА 9054/9, ЦА 9054/11 позволяет осуществить коммутацию внешних цепей при принижении (реле К1) или превышении (реле К2) входным сигналом установленного порога срабатывания.
| Тип и модификация прибора | Диапазоны преобр. входного сигнала, А | Номин. значения преобр. входного сигнала (Ан), А | Диапазон выходного аналогового сигнала, мА | Диапазон сопротивл. нагрузки, кОм | Диапазон показаний отсчетного устройства | Наличие портаRS-485 | Наличие двух встр. реле |
|---|---|---|---|---|---|---|---|
| ЦА 9054/1 | 0-0.5 0-1.0 0-2.5 0-5.0 | 0.5 1.0 2.5 5.0 | 0-5 | 0-3.0 | от 0 до Ан·Кт | да | да |
| ЦА 9054/2 | 4-20 | 0-0.5 | |||||
| ЦА 9054/3 | 0-5 | 0-3.0 | нет | ||||
| ЦА 9054/4 | 4-20 | 0-0.5 | |||||
| ЦА 9054/5 | 0-5 | 0-3.0 | нет | да | |||
| ЦА 9054/6 | 4-20 | 0-0.5 | |||||
| ЦА 9054/7 | 0-5 | 0-3.0 | нет | ||||
| ЦА 9054/8 | 4-20 | 0-0.5 | |||||
| ЦА 9054/9 | — | — | да | да | |||
| ЦА 9054/10 | нет | ||||||
| ЦА 9054/11 | нет | да | |||||
| ЦА 9054/12 | нет | ||||||
| Примечание: Кт — коэффициент, равный отношению номинального значения первичного тока измрительного трансформатора к номинальному значению вторичного тока измерительного трансформатора. При непосредственном включении прибора Кт=1. | |||||||
| Цвет индикаторов (без указания в заказе — красный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Допускаемый ток, коммутируемый каждым реле, А | 0.3 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется от источника напряжения переменного тока от 187 до 242 В с номинальным значением 220 В частотой 50 ±0.5 Гц. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 0.5 |
| — источника питания, не более, В·А | 8.0 |
| Габаритные размеры, мм | 136х60х201 |
| Масса не более, кг | 1.9 |
| Диапазон рабочих температур, °C | от -10 до +50 |
При заказе необходимо указывать тип и модификацию прибора, номинальное значение входного сигнала.
Для приборов, предназначенных для включения через измерительный трансформатор, дополнительно необходимо указывать коэффициент трансформации измерительного трансформатора, включенного на входе прибора.
Пример записи при заказе:
ЦА 9054/9; 5А; Ктi=600/5; -20шт.
