Блок аналоговых выходов ЦП 9010АВ предназначен для преобразования цифрового двоичного кода, получаемого от ЦП 9010 по интерфейсу RS-485, в независимые гальванически развязанные аналоговые сигналы. Связь с ЦП 9010 осуществляется в соответствии с протоколом передачи данных «Энерго-Союз».
Прибор предназначен для навесного монтажа на щитах и панелях. По заказу потребителя возможна установка преобразователя на шину DIN – 35х7.5.
Количество аналоговых выходов, в соответствии с заказом потребителя, может быть от одного до шести включительно.
| Диапазон изменения аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|---|---|
| ±5.0 | не более 3.0 |
| 0 – 2.5 – 5.0 | не более 3.0 |
| 0 – 5.0 | не более 3.0 |
| 4.0 – 12.0 – 20.0 | не более 0.5 |
| 4.0 – 20.0 | не более 0.5 |
| 0 – 20.0 | не более 0.5 |
| 0 – 10.0 – 20.0 | не более 0.5 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока 220 ±22 В частотой 50 Гц; | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от источника питания, не более, В·А | 7.5 |
| Габаритные размеры, мм | 125x110x132 |
| Масса не более, кг | 1.2 |
| Диапазон рабочих температур, °C | от -40 до +50 |

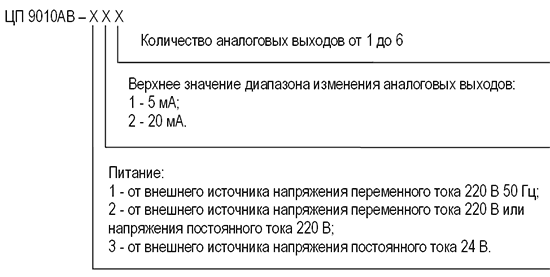

При заказе необходимо указывать тип, вариант питания, верхнее значение диапазона изменения аналогового сигнала, количество аналоговых выходов. При необходимости потребитель может указать измеряемый параметр в соответствии с таблицей 1 и диапазон аналогового сигнала для каждого из заказываемых выходов. По умолчанию на аналоговых выходах будут установлены параметры:
- для верхнего значения диапазона изменения аналоговых выходов 5 мА: IA, IB, IC – 0-5 мА, PA, PB, PC – ±5 мА соответственно количеству заказываемых выходов.
- для верхнего значения диапазона изменения аналоговых выходов 20 мА: IA 4-20 мА, IB 4-20 мА, IC 4-20 мА, PA4-12-20 мА, PB 4-12-20 мА, PC 4-12-20 мА соответственно количеству заказываемых выходов.
Таблица 1
| Контр. параметр | Описание |
|---|---|
| IA | Действующее значение тока фазы A |
| IC | Действующее значение тока фазы C |
| UAB | Действующее значение междуфазного напряжения A-B |
| UBC | Действующее значение междуфазного напряжения B-C |
| UCA | Действующее значение междуфазного напряжения C-A |
| P | Активная мощность трехфазной системы |
| Q | Реактивная мощность трехфазной системы |
| S | Полная мощность трехфазной системы |
| ƒ | Частота сети (ƒ=50 Гц соответствует 50000 единиц) |
| cos φ | Коэффициент мощности Кp (Номинал 1000 единиц соответствует Kp =1) |
| IB | Действующее значение тока фазы B |
| I0 | Действующее значение тока нулевой последовательности |
| UA | Действующее значение напряжение фазы A, фазное |
| UB | Действующее значение напряжение фазы B, фазное |
| UC | Действующее значение напряжение фазы C, фазное |
| U0 | Действующее значение напряжения нулевой последовательности |
| PA | Активная мощность по фазе A |
| PB | Активная мощность по фазе B |
| PC | Активная мощность по фазе C |
| QA | Реактивная мощность по фазе A |
| QB | Реактивная мощность по фазе B |
| QC | Реактивная мощность по фазе C |
| SA | Полная мощность по фазе A |
| SB | Полная мощность по фазе B |
| SC | Полная мощность по фазе C |
| cos φA | Коэффициент мощности фазы A Kpa (Номинал 1000 единиц соответствует Kpa =1) |
| cos φB | Коэффициент мощности фазы B Kpb (Номинал 1000 единиц соответствует Kpb =1) |
| cos φC | Коэффициент мощности фазы C Kpc (Номинал 1000 единиц соответствует Kpc =1) |
| Примечание: для всех параметров номинал равен 20000 единиц, если иное не указано в таблице. | |
Пример записи при заказе блока аналоговых выходов ЦП 9010АВ с питанием от внешнего источника напряжения переменного тока 220 В, с верхним значением диапазона изменения аналогового сигнала 5 мА, имеющего 3 аналоговых выхода: ЦП 9010АВ – 1 1 3; -10шт.
Пример записи при заказе блока аналоговых выходов ЦП 9010АВ с питанием от внешнего источника переменного тока напряжением 220 В частотой 50 Гц, с верхним значением диапазона изменения аналоговых сигналов 5 мА, имеющего 6 аналоговых выходов, с измеренными параметрами UA, UB, UC с диапазоном 0 – 5 мА, QA, QB, QC с диапазоном ±5 мА на выходах 1 – 6 соответственно:
ЦП 9010АВ – 1 1 6, UA 0-5мА, UB 0-5мА, UC 0-5мА, QA ±5мА, QB ±5мА, QC ±5мА; -10шт.
