ТУ 4215-046-10474265-04
Код по ОКП 42 1522
Руководство по эксплуатации АЖК-3101М
Анализатор жидкости кондуктометрический АЖК-3101М предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов солей, щелочей и кислот.
На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализаторы могут использоваться в качестве солемеров и концентратомеров.
Прибор представляет собой одноканальное средство измерений и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). Корпус ПП с окном индикации (тип И) имеет вид взрывозащиты «Взрывонепроницаемая оболочка».
Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.
В энергетике используется в комплекте с гидропанелью с катионитовым Н-фильтром для контроля УЭП глубоко обессоленной воды.
В металлургии и химической промышленности используется высокотемпературное исполнение (ВТ) для измерения УЭП перегретого пара.
В молочной и пивоваренной промышленности может использоваться в качестве сигнализатора раздела фаз: вода — молоко, вода — моющий раствор и пр.
Дополнительные функции:
— ручной или автоматический выбор одного из четырёх диапазонов измерений (для АЖК-3101М.1, АЖК-3101М.2);
— выбор режима температурной компенсации: включён, выключен, режим термокомпенсации особо чистой воды;
— возможность включения билинейной функции по выходному сигналу;
— упрощённая градуировка по одному раствору;
— линеаризация выходной характеристики (для АЖК-3101М.К) в случае нелинейной зависимости концентрации раствора от УЭП.
| Наименование параметра | Значение параметра |
| ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ | |
| Диапазон измерения: | |
| — АЖК-3101М.1, АЖК-3101М.1.ВТ | (0…1), (0…10); (0…100); (0…1000) мкСм/см |
| — АЖК-3101М.2, АЖК-3101М.2.ВТ | (0…1), (0…10); (0…100); (0…1000) мСм/см |
| — АЖК-3101М.К, АЖК-3101М.К.ВТ | (0…99) %; (0…230) г/л (см. шифр заказа) |
| Предел допускаемого значения основной приведённой погрешности: | |
| — для анализаторов УЭП (кондуктометров) (по всем диапазонам) | 2,0 % (типовое значение 0,5 %) |
| — для анализаторов концентрации (концентратомеров) (в зависимости от диапазона) | не хуже 5,0 % (уточняется при заказе) |
| Диапазон измерений температуры анализируемой среды: | |
| — для АЖК-3101М.(х) | (+5…+95) ºС |
| — для АЖК-3101М.(х).ВТ | (+5…+150) ºС |
| Температура приведения для термокомпенсации1) | в соответствии с заказом |
| Диапазон температурной компенсации относительно температуры приведения | ±15 ºС |
| Материал корпуса датчика: | |
| — по умолчанию | сталь 12X18Н10Т |
| — по заказу | 06ХН28МДТ (ЭИ-943) или титановый сплав ВТ1-00 |
| Материал корпуса ИП | |
| — тип Д | дюралюминий |
| — тип И | дюралюминий, с прозрачным окном для индикации |
| — тип Н | сталь 12Х18Н10Т |
| Степень взрывозащиты корпуса ПП типа И | 1ExdIIBT6X |
| Динамическая вязкость анализируемой жидкости | не более 0,2 Па·с |
| Давление анализируемой жидкости: | |
| — для АЖК-3101М.(х) | не более 1,6 МПа |
| — для АЖК-3101М.(х).ВТ | не более 0,6 МПа при температуре (+5…+150) ºС |
| Тип датчика | проточный или погружной |
| Длина погружаемой части ПП | (50…2000) мм |
| Расход анализируемой жидкости для проточного датчика | не более 100 л/ч |
| Линейная скорость жидкости для погружного датчика | не более 0,5 м/с |
| Степень защищённости от внешних воздействий по ГОСТ 14254 | IP65 |
| Климатическое исполнение ПП: | УХЛ 4.2* |
| — температура окружающего воздуха | (+5…+50) ºС |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | V2 |
| Масса с датчиком проточного типа | не более 1,3 кг |
| ИЗМЕРИТЕЛЬНЫЙ ПРИБОР | |
| Тип индикатора | светодиодный четырёхразрядный семисегментный |
| Цвет индикации | зелёный или красный |
| Сигнализация по заданному значению измеряемого параметра | 2 точки (программируемые значения параметра и гистерезис срабатывания) |
| Параметры выходных сигналов: | |
| — аналоговый | (0…5) или (4…20) мА (по заказу) |
| — 2 дискретных | переключающий «сухой контакт» (~240 В, 3 А) |
| Линия связи между ПП и ИП | трёхпроводная, сечение проводов не менее 0,35 мм2 |
| Длина линии связи | не более 1000 м |
| Параметры сетевого питания | ~220 В, 50 Гц |
| Потребляемая мощность | не более 7 ВА |
| Климатическое исполнение ИП: | УХЛ 4.2* |
| — температура окружающего воздуха | (+5…+50) ºС |
| Устойчивость к механическим воздействиям | N2 по ГОСТ 12997 |
| Габаритные размеры ИП | (96×48×135) мм |
| Масса | не более 0,6 кг |
Примечания:
1) Температура приведения (ºС) и температурный коэффициент (% на ºС) устанавливаются программно.
По заявке заказчика АЖК-3101М может комплектоваться гидропанелью с катионитовым Н-фильтром.
Измерительный прибор имеет гальваническую развязку между входом и выходом.
По заявке потребителя предприятием-изготовителем устанавливается конкретный диапазон измерений. Потребитель может перенастроить анализатор на другой диапазон в пределах данной модели анализатора.
По заявке потребителя в анализаторах концентрации может быть установлен другой диапазон измерений в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.
По заявке потребителя в анализаторах концнтрации показания цифрового индикатора устанавливаются в процентах или граммах на литр в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.
Габаритные размеры
 |

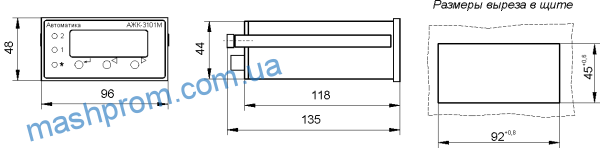

Рис. 1. Габаритные и монтажные размеры измерительного прибора АЖК-3101М |
 |

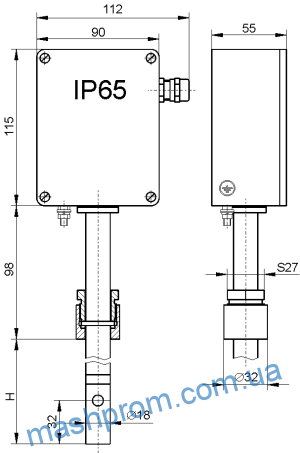

Рис. 2. Арматура погружная для АЖК-3101М.1.Д.50…2000 с бобышкой под приварку |
 |

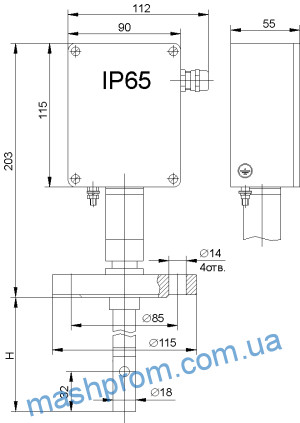

Рис. 3. Арматура погружная для АЖК-3101М.1.Д.200…2000 с фланцем |
 |

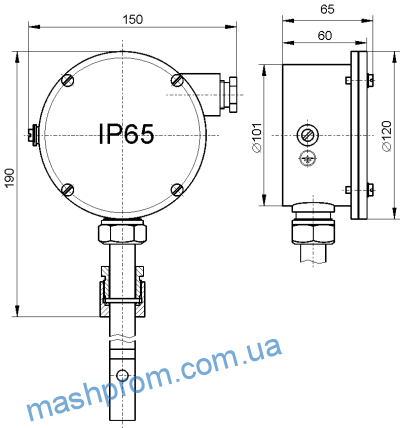

Рис. 4. Арматура погружная для АЖК-3101М.1.Н.50…2000 с бобышкой под приварку |
 |

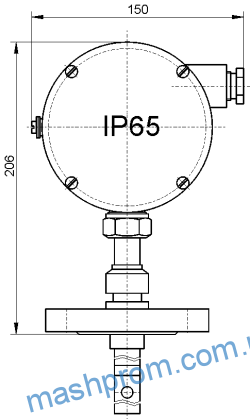

Рис. 5. Арматура погружная для АЖК-3101М.1.Н.200…2000 с фланцем |
 |

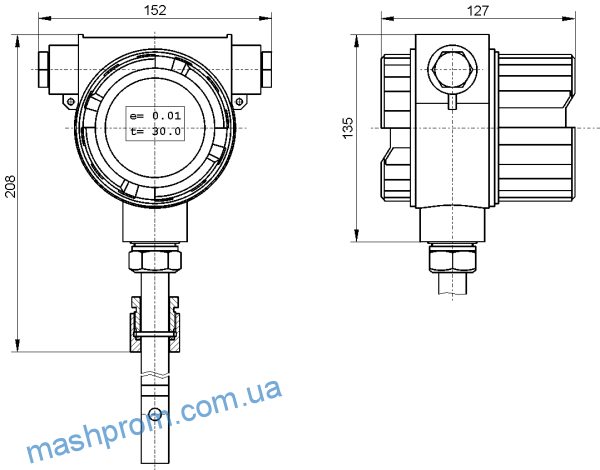

Рис. 6. Арматура погружная для АЖК-3101М.1.И.50…2000 с бобышкой под приварку |
 |
Рис. 7. Арматура погружная для АЖК-3101М.1.И.200…2000 с фланцем |
 |

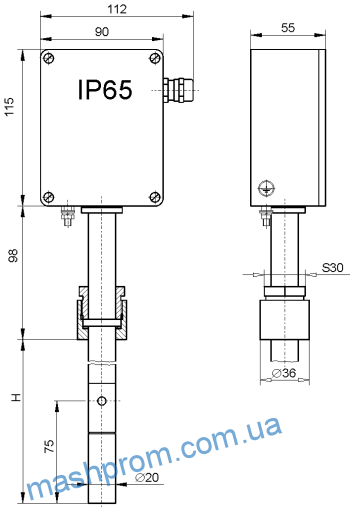

Рис. 8. Арматура погружная для АЖК-3101М.2.Д.100…2000 с бобышкой под приварку |
 |

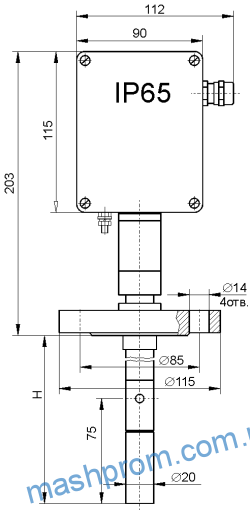

Рис. 9. Арматура погружная для АЖК-3101М.2.Д.200…2000 с фланцем |
 |

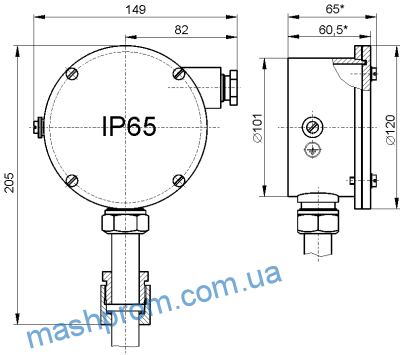

Рис. 10. Арматура погружная для АЖК-3101М.2.Н.100…2000 с бобышкой под приварку |
 |
Рис. 11. Арматура погружная для АЖК-3101М.2.Н.200…2000 с фланцем |
 |

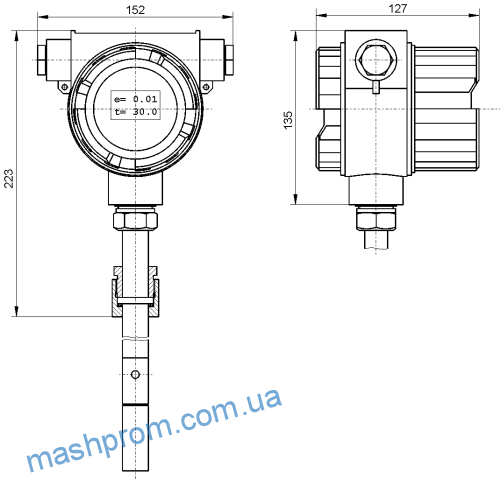

Рис. 12. Арматура погружная для АЖК-3101М.2.И.100…2000 с бобышкой под приварку |
 |

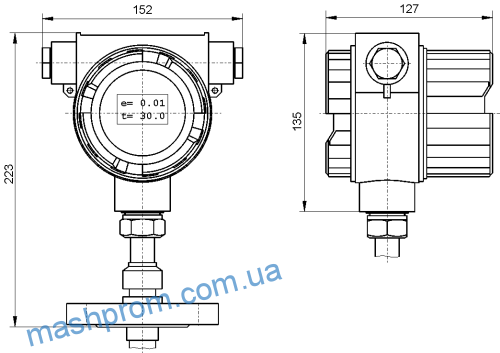

Рис. 13. Арматура погружная для АЖК-3101М.2.И.200…2000 с фланцем |
 |

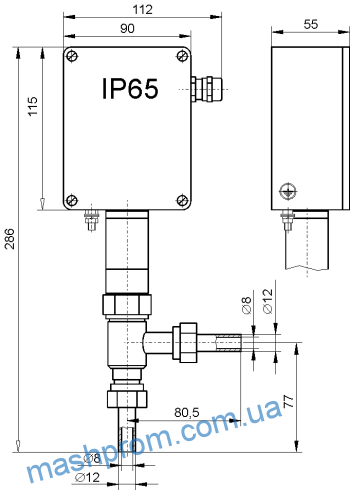

Рис. 14. Арматура проточная для АЖК-3101М.1.Д.ПР |
 |

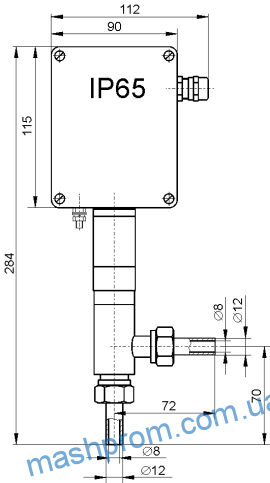

Рис. 15. Арматура проточная для АЖК-3101М.2.Д.ПР |
 |

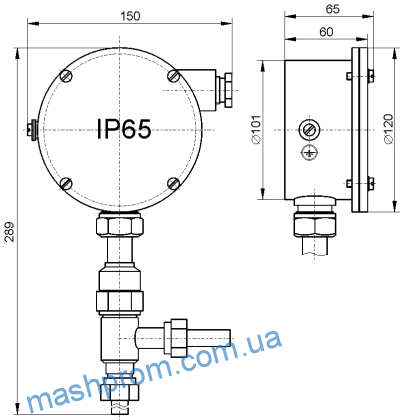

Рис. 16. Арматура проточная для АЖК-3101М.1.Н.ПР |
 |

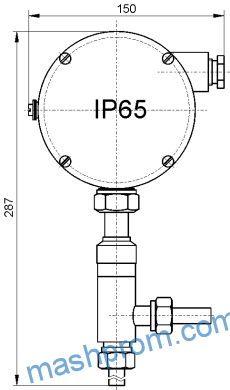

Рис. 17. Арматура проточная для АЖК-3101М.2.Н.ПР |
 |

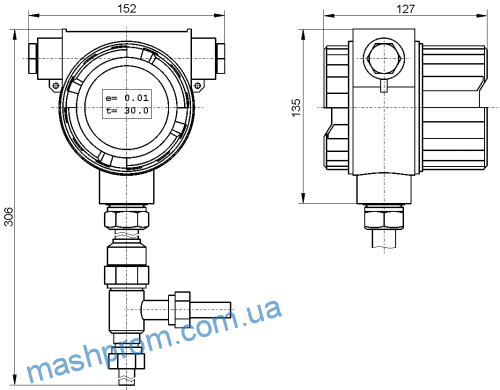

Рис. 18. Арматура проточная для АЖК-3101М.1.И.ПР |
 |

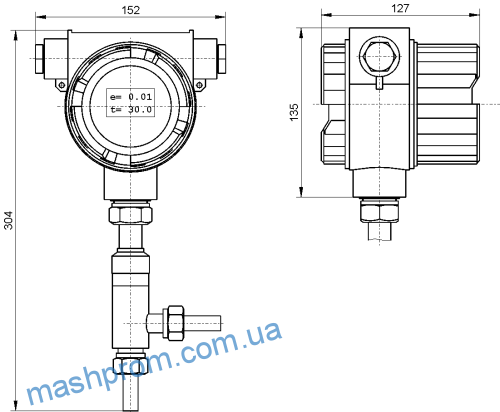

Рис. 19. Арматура проточная для АЖК-3101М.2.И.ПР |

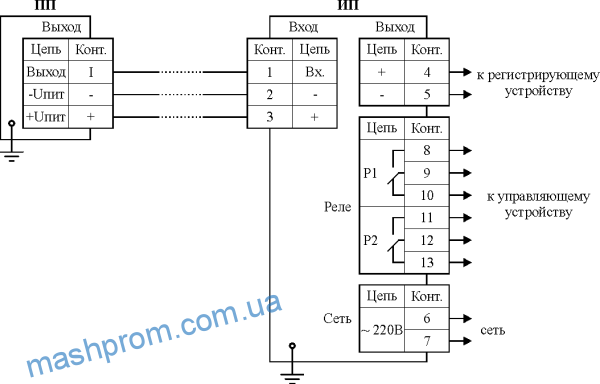

Схема подключения
