Руководство по эксплуатации АЖК-3101М.АС
Прибор АЖК-3101М.(х).АС представляет собой одноканальное средство измерения и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП).
Прибор разработан на базе прибора АЖК-3101М и предназначен для использования в жестких условиях эксплуатации, а именно: по сейсмостойкости, климатическим условиям, радиационной стойкости, сложной обстановки по электромагнитной совместимости (ЭМС).
Области применения: атомная энергетика, а также другие отрасли промышленности, где требуется надежное измерение удельной электропроводимости (УЭП) или концентрации водных растворов солей, щелочей и кислот.
Для использования в радиационной зоне датчик ПП может быть удален от электронного блока ПП при помощи специального кабеля. Конструкция датчиков позволяет использовать их для контроля УЭП высокотемпературных жидкостей, например, в выпарных аппаратах.
Корпус ПП выполнен из нержавеющей стали, что позволяет проводить его обработку дезактивирующими растворами.
| Наименование параметра | Значение параметра |
| ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ | |
| — Диапазон измерения | |
| — АЖК-3101М.1.АС | (0…1); (0…10); (0…100); (0..1000) мкСм/см |
| — АЖК-3101М.2.АС | (0…1); (0…10); (0…100); (0..1000) мСм/см |
| — АЖК-3101М.К.АС | см. шифр заказа для прибора АЖК-3101М |
| — Предел допускаемого значения основной приведенной погрешности | |
| — для анализаторов УЭП (кондуктометров) | 2,0 % (типовое значение 0,5 %) |
| — для концентратомеров | не более 5 % (уточняется при заказе) |
| — Диапазон температур анализируемой жидкости | (5…120) ºС |
| — Температура приведения для термокомпенсации 1) | в соответствии с заказом |
| — Диапазон термокомпенсации | |
| — относительно температуры приведения | ±15 °С |
| — Материал датчика по умолчанию | сталь 12Х18Н10Т |
| — Материал корпуса электронного блока ПП | сталь 12Х18Н10Т |
| — Вязкость анализируемой жидкости | не более 0,2 Па*с |
| — Давление анализируемой жидкости | не более 0,6 МПа при температуре +120 ºС |
| — Тип датчика | проточный или погружной |
| — Степень защиты от воды и пыли | |
| — по ГОСТ 14254 | IP65 |
| — Климатическое исполнение | категория ТВ3 по ГОСТ 151150 |
| — ПП устойчив к воздействию плесневых грибов | |
| — Сейсмостойкость | категория II по НП-031-01 |
| — Категория обеспечения качества | QNC в соответствии с ПОКАС(О) |
| — Категория качества | К4 по НП-026-04 |
| — Группа исполнения по устойчивости к помехам | IV по ГОСТ 50746 |
| — критерий качества функционирования | A |
| — Устойчивость к воздействию радиационного излучения | |
| — мощность поглощённой дозы датчика | до 0,1 Гр/ч в течение одного года |
| — электронный блок ПП стоек к воздействию интегральной поглощённой дозы ионизирующего излучения | не более 150 Гр |
| — Устойчивость к механическим воздействиям | |
| — по ГОСТ 12997 | V2 |
| — Масса | |
| — электронного блока ПП | 3,5 кг |
| — клеммной коробки датчика | 2,2 кг |
| — датчика с глубиной погружения 400 мм | 0,8 кг |
| ИЗМЕРИТЕЛЬНЫЙ ПРИБОР | |
| — Индикатор | светодиодный четырехразрядный семисегментный |
| — Цвет индикатора | зеленый или красный |
| — Выходной сигнал | (0…5) или (4…20) мА (в соответствии с заказом) |
| — Входной сигнал (выходной сигнал ПП) | цифровой импульсный токовый |
| — Линия связи между ПП и ИП четырёхпроводная | |
| — сечение провода | не менее 0,35 мм2 |
| — Длина линии связи | не более 800 м |
| — Напряжение питания | ~ (100…240) В, (50…60) Гц |
| — Потребляемая мощность | не более 15 ВА |
| — Климатическое исполнение ИП | ТВ4 по ГОСТ 151150 |
| — Устойчивость к механическим воздействиям | N2 по ГОСТ 12997 |
| — Масса | не более 0,7 кг |
| 1)Температура приведения (ºС) и температурный коэффициент (% / ºС) устанавливаются программно. | |
Измерительный прибор имеет двойную гальваническую развязку между входом и выходом.
По заявке потребителя предприятием-изготовителем устанавливается конкретный диапазон измерения.
Габаритные размеры
 |
Измерительный прибор |
 |

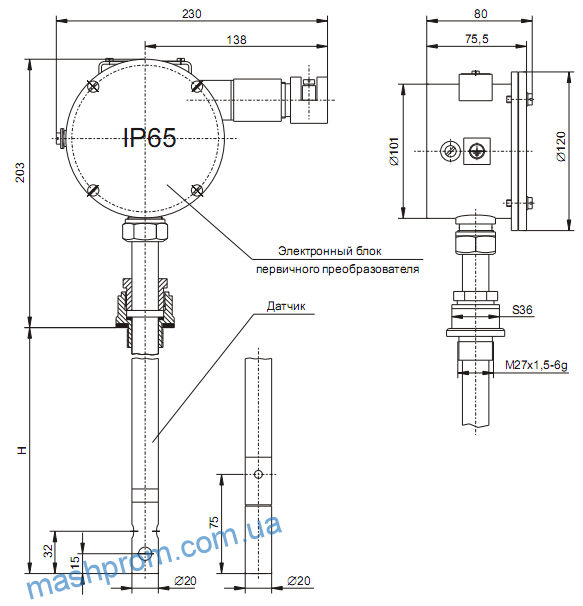

Габаритные, установочные и присоединительные размеры моноблочного первичного преобразователя анализатора АЖК-3101М.1(2; К).АС.Н.100…2000 погружного типа |
 |

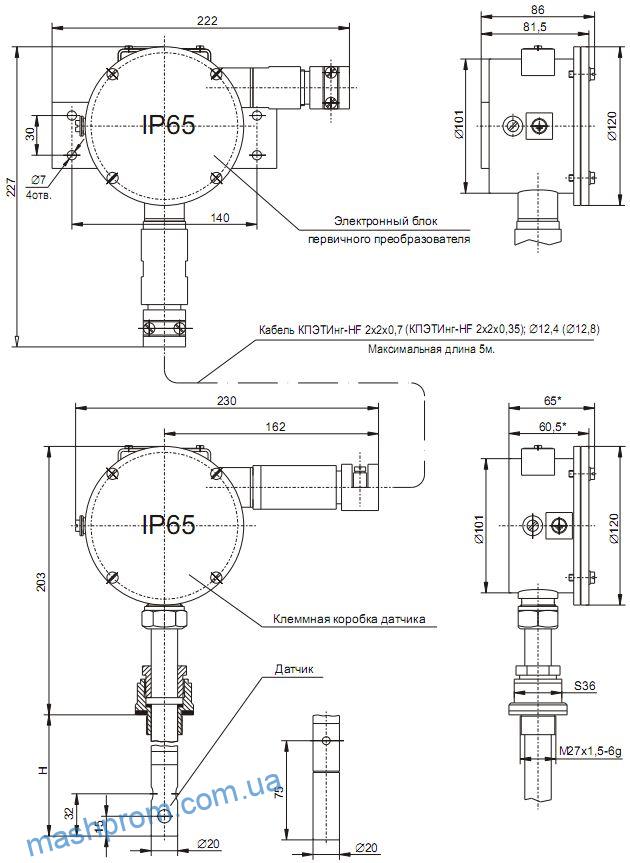

Габаритные, установочные и присоединительные размеры первичного преобразователя анализатора АЖК-3101М.1(2; К).АС.Н.100…2000 погружного типа с разнесенными электронным блоком и датчиком |
Схема подключения
 |

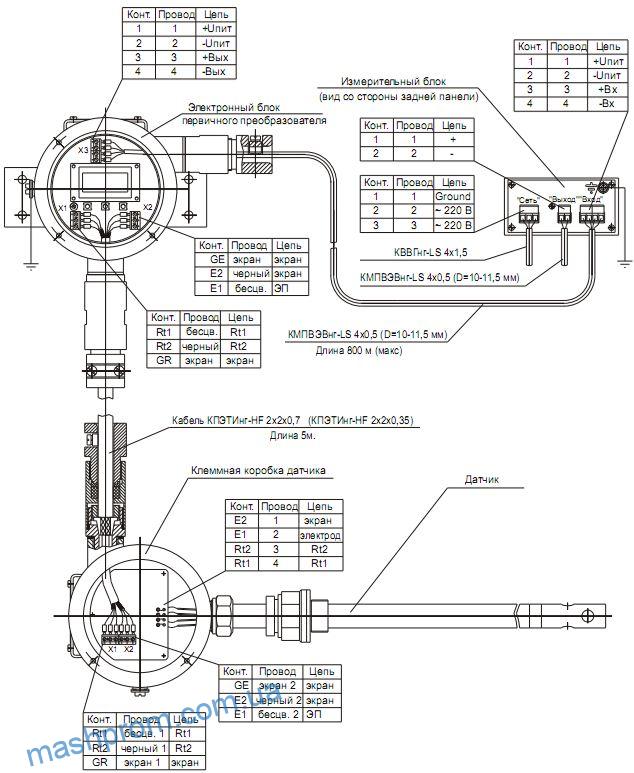

Схема кабельных соединений анализатора АЖК-3101М.1(2; К).АС.Н c разнесёнными электронным блоком и датчиком первичного преобразователя |
 |

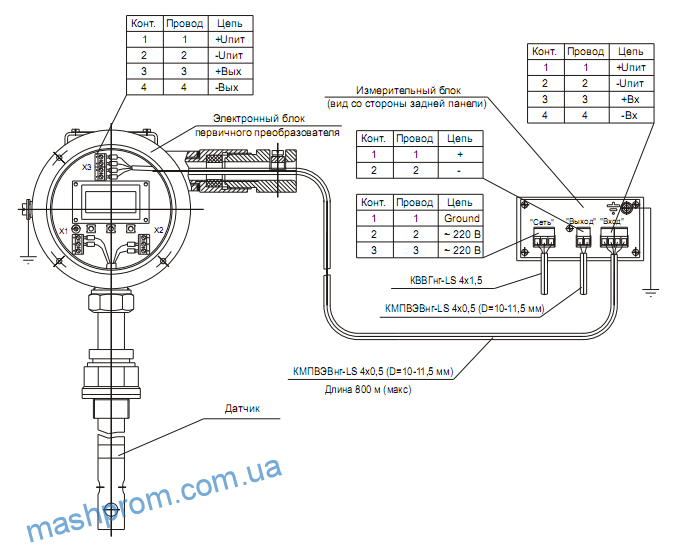

Схема кабельных соединений анализатора АЖК-3101М.1(2; К).АС.Н c моноблочным первичным преобразователем |
