ТУ 4215-046-10474265-2009
Код по ОКП 42 1522
Кондуктометр-трансмиттер с контактным датчиком АЖК-3110 предназначен для автоматического измерения удельной электрической проводимости (УЭП) или концентрации растворов кислот, щелочей, солей и других растворов, не образующих на электродах датчика плёнку. Кондуктометр-трансмиттер комплектуется проточной или погружной арматурой для установки комбинированного электрода. Электронный блок анализатора помещён в корпус с видом взрывозащиты «Взрывонепроницаемая оболочка».
АЖК-3110 обеспечивает цифровую индикацию значений основных измеряемых параметров и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS485. Анализатор может работать в локальной сети Modbus (RTU, ASCII) или подключаться к измерительному прибору.
Анализатор АЖК-3110 является программируемым в части выбора режима измерений, индикации и диапазона преобразования измеренного значения в выходной токовый сигнал или параметров цифрового интерфейса.
Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная и другие отрасли промышленности.
| Наименование параметра | Значение параметра |
| Диапазон измерений УЭП в зависимости от модификации (задаётся программно): | |
| — АЖК-3110.1 | (0,000…1,000), (0,00…10,00), (0,0…100,0), (0…1000) мкСм/см |
| — АЖК-3110.2 | (0,000…1,000), (0,00…10,00), (0,0…100,0), (0…1000) мСм/см |
| Диапазон измерений концентрации (задаётся программно): | |
| — АЖК-3110.К: | |
| — H2SO4 | (0…25) %, (95…99) % |
| — HCl | (0…15) % |
| — HNO3 | (0…20) % |
| — NaOH | (0…10) %, (20…40) % |
| — KOH | (0…20) % |
| — NaCl | (0…20) %; (0…230) г/л |
| Диапазон измерений температуры анализируемой среды | (0…150) °С |
| Давление анализируемой жидкости | не более 0,6 МПа |
| Динамическая вязкость анализируемой жидкости | не более 0,2 Па·с |
| Тип датчика ПП | проточный или погружной |
| Длина погружаемой части ПП | (50…2000) мм |
| Длина четырёхпроводной линии связи | не более 800 м |
| Параметры выходных сигналов: | |
| — аналоговый пост. тока, пропорциональный диапазонам измерений УЭП и температуры, гальванически изолированный от входных сигналов | (0…5), (0…20), (4…20) мА (выбираются программно) |
| — цифровой интерфейс | RS485 (протокол обмена ModBus RTU или Modbus ASCII) |
| Автоматическая температурная компенсация | зависимости концентрации и УЭП от температуры |
| Предел допускаемого значения основной приведённой погрешности: | |
| — у анализаторов УЭП | не более ±2,0 % |
| — у анализаторов концентрации | не более ±5,0 % |
| Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в диапазоне температур эксплуатции | ±1,0 % |
| Предел допускаемого значения абсолютной погрешности при измерении температуры (не более): | |
| — в диапазоне измерений (0…50) ºС | ±0,5 ºС |
| — в диапазоне измерений (50…100) ºС | ±1,0 ºС |
| — в диапазоне измерений (100…150) ºС | ±2,0 ºС |
| Тип индикатора | четырёхразрядный семисегментный светодиодный |
| Материал корпуса ИП | дюралюминий, с прозрачным окном для индикации |
| Температура эксплуатации | (5…50) °С |
| Степень взрывозащиты корпуса ПП | 1ExdIIBT6X |
| Степень защищённости от внешних воздействий по ГОСТ 14254 | IP65 |
| Устойчивость к механическим воздействиям | группа V2 по ГОСТ 52931-08 |
| Напряжение питания постоянного тока | (12…36) В |
| Потребляемая мощность | не более 3 ВА |
| Габаритные размеры | (152×135×127) мм |
| Масса | не более 2 кг |
Габаритные размеры
 |

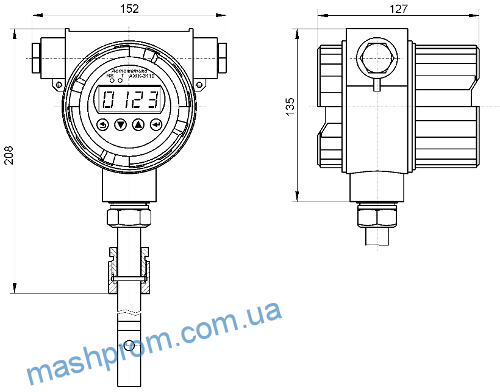

Рисунок 1 — Арматура погружная для АЖК-3110.1.И.50…2000 с бобышкой |
 |

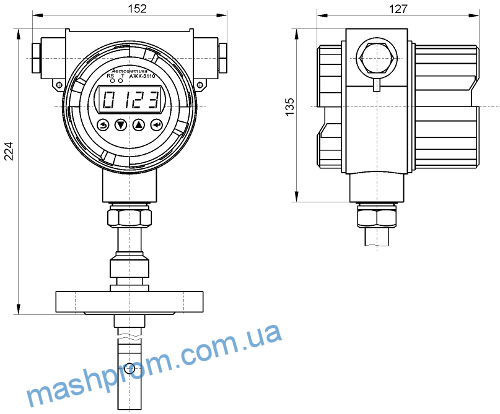

Рисунок 2 — Арматура погружная для АЖК-3110.1.И.200…2000 с фланцем |
 |
Рисунок 3 — Арматура погружная для АЖК-3110.2.И.100…2000 с бобышкой |
 |

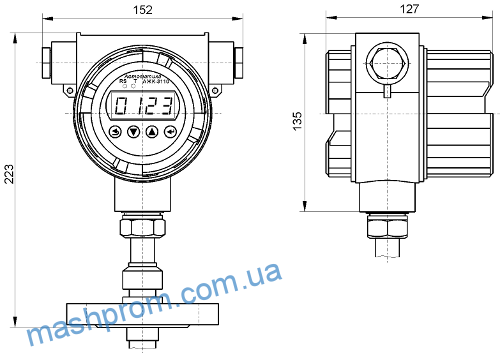

Рисунок 4 — Арматура погружная для АЖК-3110.2.И.200…2000 с фланцем |
 |

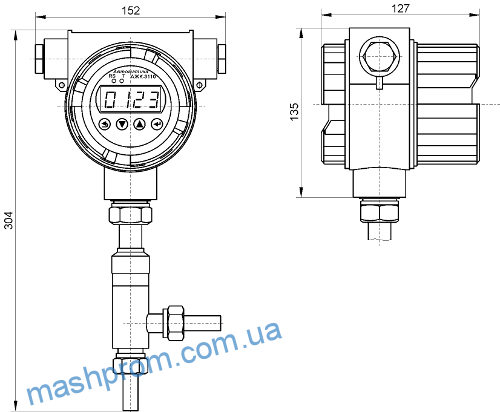

Рисунок 5 — Арматура проточная для АЖК-3110.1.ПР |
 |
Рисунок 6 — Арматура проточная для АЖК-3110.2.И.ПР |
Схема подключения
 |

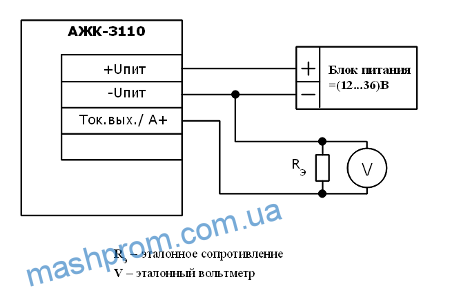

Рисунок 1 — Схема внешних соединений анализатора с токовым выходом |
 |

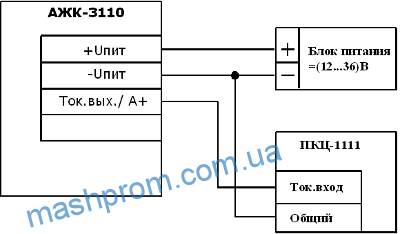

Рисунок 2 — Схема внешних соединений анализатора с токовым выходом с подключённым измерительным прибором |
 |

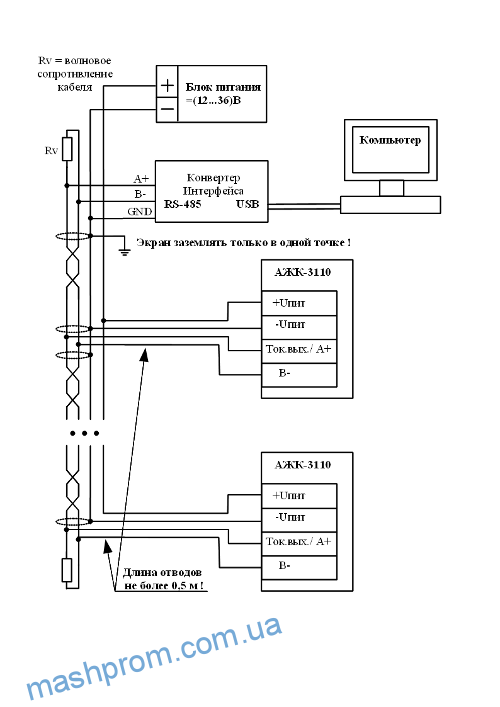

Рисунок 3 — Схема включения анализатора с интерфейсом RS-485 в локальную сеть |
