Взрывобезопасная коробка АКВ предназначена для соединения и разветвления кабелей с медными и алюминиевыми жилами в цепях переменного или постоянного тока. Данные соединительные коробки также могут использоваться для размещения средств автоматики и измерительной техники при необходимости их монтажа во взрывоопасных зонах.

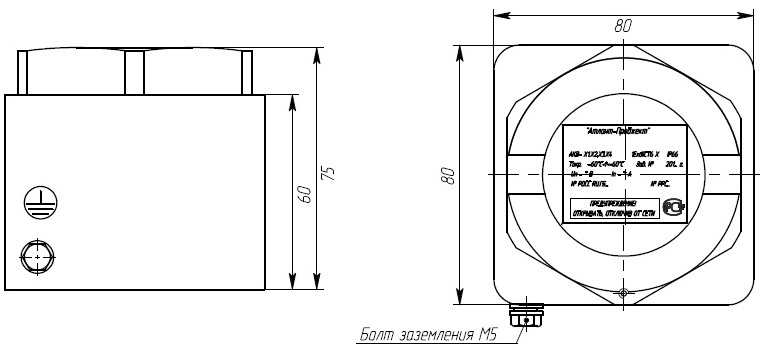

Габаритные размеры АКВ-02А.80х80х75:

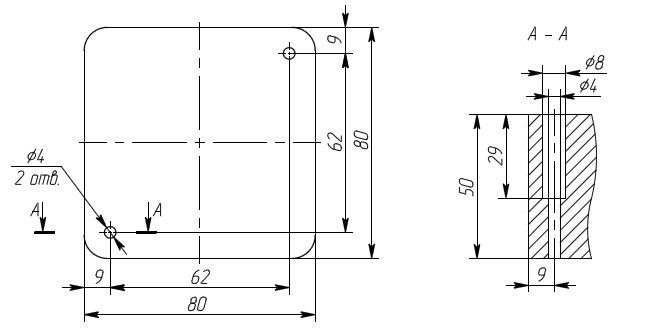

Способкрепления АКВ-02А.80х80х75:

Шифр исполнения коробки формируется в соответствии со схемой: АКВ -Х1.Х2.Х3.Х4, где

— Х1 — материал ( 02А — алюминиевый сплав)

— Х2 — габариты в мм формат 000х000х000 (длина х ширина х глубина)

— Х3 — количество и расположение кабельных вводов по граням в формате 0А0B0C0D,

где грань А — нижняя, порядок следования — против часовой стрелки (смотри рис.1). Пустые грани не указываются.

Рис.1

— Х4 — количество клемм.

Во взрывобезопасных коробках АКВ-02А.80х80х75 установлено 6 (шесть) соединительных клемм.

В составе взрывобеопасных коробок применяются взрывобезопасные кабельные вводы АВКВ.5D.Л.20.NPT3/4 (с вариантами резьб: NPT1/2, M20, G1/2)

Взрывобезопасный кабельный ввод АВКВ.5D.Л.20.NPT1/2.5-9 Диаметр обжимаего кабеля: от 5мм до 9мм включительно

Тип резьбы NPT1/2, M20, G1/2 Материал корпуса Л-латунь, ЛН-латунь никелированная Маркировка взрывозащиты ExdIIСU Сертификат соответствия ТС RU C-RU.ГБ.06.В.00104 Срок действия сертификата до 20.10.2018г. Степень защиты IP66 Классы взрывоопасных зон В-1 Категории взрывоопасных смесей IIA, IIB, IIC Температура окружающей среды -60 +130 °C Срок эксплуатации 20 лет Климатическое исполнение УХЛ 1

 Взрывобезопасный кабельный ввод АВКВ.5D.Л.20.NPT1/2.5-9 оснащён устройством защиты от выдёргивания брони обжимаемого кабеля. Диаметр обжимаего кабеля: от 5 мм до 9 мм включительно
