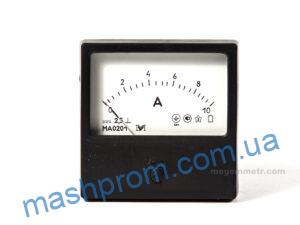

Амперметр МА0201

Технічні характеристики:

 Прилади призначені для вимірювання сили постійного струму в електричних колах.
Щитові магнітоелектричної системи зі стрілочним покажчиком з кріпленням рухомої частини на кернах.
Діапазон вимірювання від 500 µА до 10 А, 75 mV.
Клас точності – 1,5; 2,5; 4.
Габаритні розміри, не більше 80 mm х 80 mm х 70 mm.
Робоче положення вертикальне, горизонтальне (в залежності від заказу).
Найменування, тип, діапазон вимірювання, клас точності наведено нижче:
Найменування
Клас точності
Діапазон вимірювання
Мікроамперметр
1,5; 2,5; 4
від 500 µА (250–0–250) µА
до 800 µА (400–0–400) µА
Міліамперметр
2,5; 4
від 1 mА (500–0–500) µА
до 800 mA (400–0–400) mA
Амперметр
2,5; 4
від 1 (0,5–0–0,5) А
до 10 А (5–0–5) А та 75 (75–0–75) mV** для використання з зовнішнім шунтом
 * Кінцеві проміжні значення діапазонів вимірювання за ДСТУ EN 60051.
** Клас точності приладів з діапазоном вимірювання 0-75 (75-0-75) mV не враховує клас точності використовуваного вимірювального шунта. Шунт повинен підключатися до приладу за допомогою каліброваних провідників загальним опором 0,035 Ω±10 %.
Габаритні розміри, довжина шкали та маса приладів наведено нижче:
Габаритні
розміри, mm
Довжина шкали,
не менше, mm
Маса,
не більше, kg
80 х 80 х 70
55
0,2
Час установлення показів – 4 с.
Робочі умови застосування приладу:
– температура оточуючого повітря від мінус 50 ºС до плюс 60 ºС;
– відносна вологість повітря до 98 % за температури 35 ºС.
Прилади встановлюються в щит, розмітка щита (вид спереду) наведена на рисунку.
