Анализатор ИКП является портативными микропроцессорными устройством и предназначен для оперативного обслуживания Индикаторов коррозионных процессов ИКП, выпускаемых по ТУ 3435-007-51996521-2009. Анализатор сохраняет и передает данные из памяти анализатора о состоянии индикаторов на компьютер. При соединении с индикатором производит его инициализацию, идентификацию, сканирование элементов индикации, обмен данными с микросхемой памяти индикатора, расчет и индикацию скорости и глубины коррозии.

Технические характеристики:

• Максимальное количество сканируемых элементов индикации индикатора — 9
• Максимальное количество индикаторов, обслуживаемых одним анализатором — 500
• Порт связи с компьютером — USB
• Потребляемый ток, не более 150 мА
• Время непрерывной работы при полностью заряженной аккумуляторной батарее, не менее 3 часов
• Напряжение внешнего источника питания постоянного тока, 12 ± 3 В
• Габаритные размеры анализатора, 203х70х44 мм
• Масса, не более, 340 г
• Срок службы, не менее, 10 лет

Сфера применения прибора:

Предприятия газовой, нефтяной, химической, энергетической, и других отраслей, эксплуатирующие подземные стальные коммуникации и сооружения.

Сертификация прибора:

• Сертификат соответствия Госстандарта России
• Сертификат соответствия ГАЗПРОМСЕРТ
• Технические условия ТУ 3435-008-51996521-2009.
• Патент на изобретение № 2359251 «Устройство контроля коррозионного состояния подземного металлического сооружения».

Требования к окружающей среде:

• Диапазон рабочих температур: от — 10 ^о С, до + 45 ^o С.
• Относительная влажность до 75% при температуре 27 ^o С.

Основные особенности анализатора:

• Корпус из ударопрочного полимерного материала.
• Разъемы питания и USB защищены шторкой от попадания грязи и пыли.
• Измерительный разъем для подключения ИКП снабжен заглушкой.
• Объем внутренней памяти Анализатора позволяет сохранять данные о состоянии 500 индикаторов.
• Связь с компьютером по порту USB.
• С Анализатором поставляется программное обеспечение, позволяющее сохранять и детализировать данные о коррозионном состоянии на контролируемых объектах.

Конструкция анализатора:

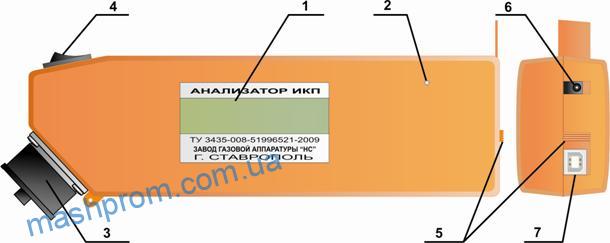

Анализатор изготовлен из ударопрочного полимерного корпуса (рис. 1), имеющего окно под дисплей (1) на боковой плоскости корпуса. Окно защищено прозрачной полимерной вставкой. На этой же плоскости расположено акустическое отверстие (2). На левой нижней боковой наклонной плоскости корпуса расположен измерительный разъем (3) для соединения с ИКП. В транспортном положении разъем закрывается заглушкой. На верхней наклонной боковой плоскости расположен выключатель питания (4). На правой торцевой плоскости корпуса расположена шторка (5), защищающая от попадания пыли и грязи светодиод индикации зарядки (6) в верхней части и разъем USB (7) в нижней части корпуса. Перевод шторки в верхнее положение открывает доступ к указанным элементам. В корпусе размещается печатная плата с расположенными на ней электронными компонентами и литий-ионным аккумулятором. Работает Анализатор под управлением микроконтроллера по специальной программе.

Пример обозначения прибора при заказе:

Анализатор ИКП
Для поставок по России:
Анализатор ИКП, ТУ 3435-008-51996521-2009.
Для поставок на экспорт:
Анализатор ИКП, экспорт, ТУ 3435-008-51996521-2009.
