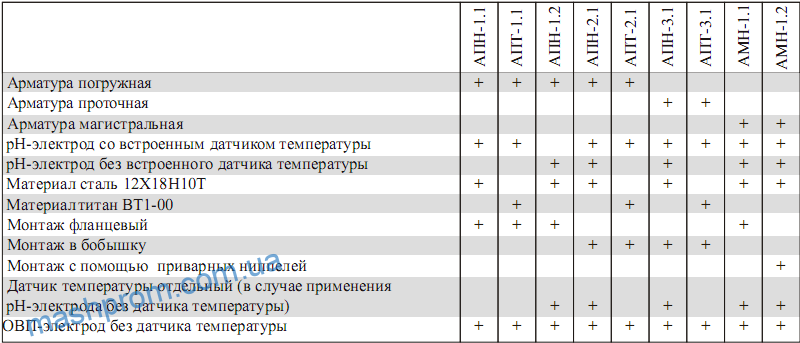

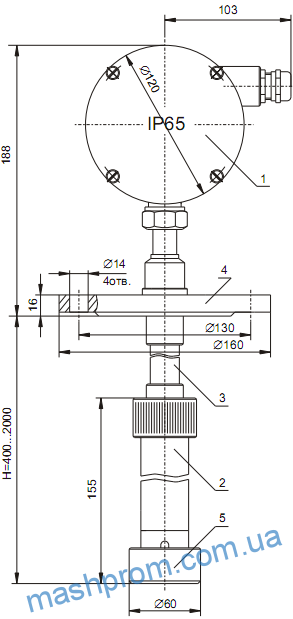

Рисунок 1 — Арматура погружная АПН-1.1 и АПТ-1.1:
1 — первичный преобразователь рН;
2 — держатель рН-электрода;
3 — штанга;
4 — фланец по ГОСТ 12815-80;
5 — чашка для обеспечения смачивания электрода

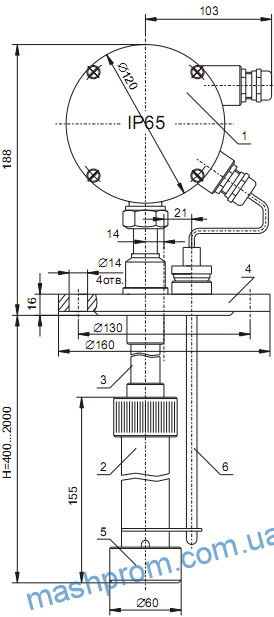

Рисунок 2 — Арматура погружная АПН-1.2:
1 — первичный преобразователь рН;
2 — держатель рН-электрода;
3 — штанга;
4 — фланец по ГОСТ 12815-80;
5 — чашка для обеспечения смачивания электрода;
6 — датчик температуры

Рисунок 3 — Арматура погружная АПН-2.1 и АПТ-2.1:
1 — первичный преобразователь рН;
2 — стойка;
3 — комбинированный рН-электрод с датчиком температуры;
4 — бобышка;
5 — гайка;
6 — штанга

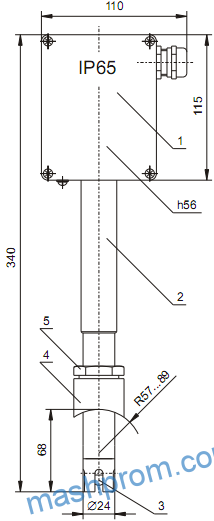

Рисунок 4 — Арматура проточная АПН-3.1 и АПТ-3.1:
1 — первичный преобразователь рН;
2 — стойка;
3 — комбинированный рН-электрод с датчиком температуры;
4 — бобышка;
5 — гайка

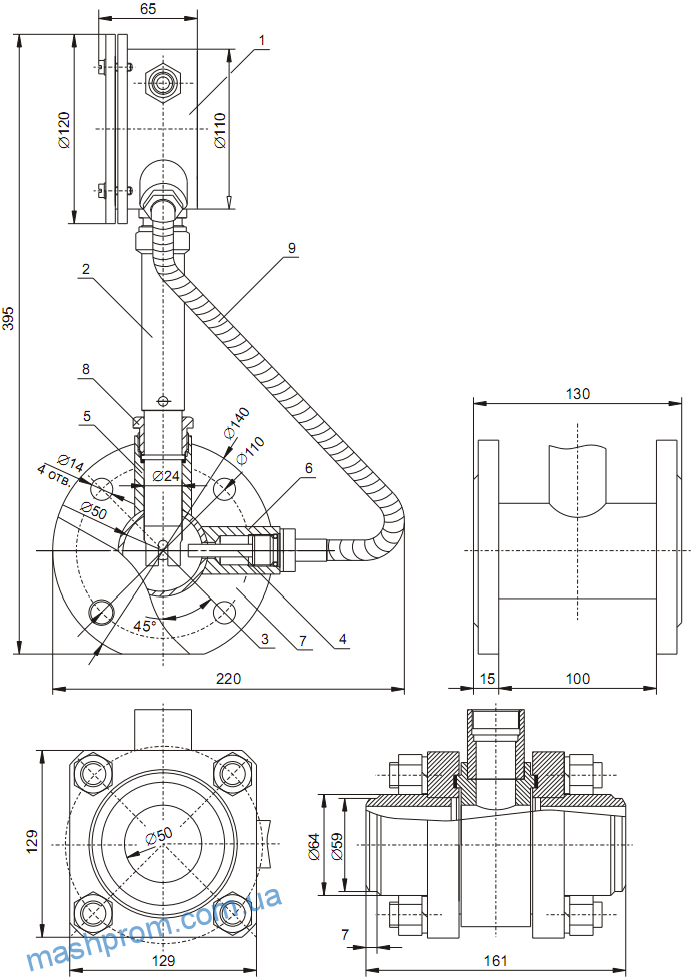

Рисунок 5 — Арматура магистральная АМН-1.1:
1 — первичный преобразователь рН;
2 — стойка;
3 — комбинированный рН-электрод;
4 — датчик температуры (или заглушка, если датчик встроен в электрод);
5, 6 — бобышка;
7 — фланец;
8 — гайка;
9 — металлорукав

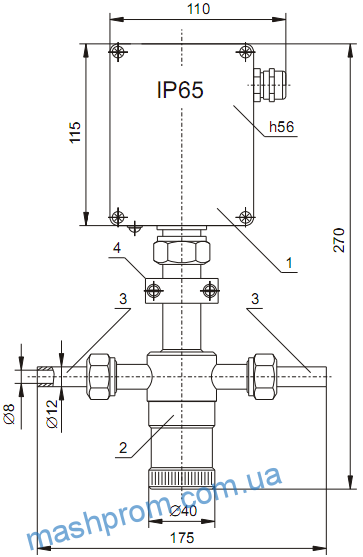

Рисунок 6 — Арматура магистральная АМН-1.2:
1 — первичный преобразователь рН;
2 — ячейка рН;
3 — штанга;
4 — хомут;
5 — чашка для обеспечения смачивания электрода
