Руководство по эксплуатации АРК-5101
Анализатор АРК-5101 предназначен для измерения концентрации растворённого кислорода и температуры водных сред.
Прибор представляет собой одноканальное средство измерения, состоящее из амперометрического датчика и измерительного прибора навесного монтажа.
Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование.
Прибор комплектуется погружной арматурой или гидропанелью ГП-5101 с проточной измерительной ячейкой для анализа особо чистой воды.
Прибор применяется при контроле процессов химводоподготовки в теплоэнергетике – ТЭЦ, ГРЭС, АЭС, теплосетях, котельных, а также на очистных сооружениях, в рыбном хозяйстве и пищевой промышленности, при очистке воды, в биотехнологии.
| Наименование параметра | Значение параметра |
| Режим работы | с автоматическим выбором диапазона измерений |
| Диапазон измерений концентрации растворённого кислорода: | |
| — | (0,0…999,9) мкг/л |
| — | (1000…1999) мкг/л |
| — | (2,000…9,999) мг/л |
| — | (10,00…19,99) мг/л |
| Предел допускаемого значения основной приведённой погрешности | ±(2,5 + 0,035I), где I — измеренное значение в мкг/дм3 |
| Диапазон температур анализируемой жидкости | (0…45) °С |
| Вид термокомпенсации | автоматический и ручной |
| Компенсация изменения атмосферного давления | автоматическая |
| Компенсация солёности | ручная |
| Градуировка | по атмосферному воздуху |
| Тип НСХ датчика температуры, встроенного в измерительный датчик прибора | Pt1000 |
| Длина линии связи между прибором и измерительным датчиком | не более 10 м |
| Тип индикатора | жидкокристаллический графический |
| Параметры выходных сигналов : | |
| — два аналоговых программируемых | (0…5), (0…20), (4…20) мА (выбираются заказчиком) |
| — цифровой | RS485, протокол обмена ModBus RTU |
| — два дискретных | переключающий «сухой контакт», 240 В, 3 А |
| Интервал записи в архив | от 1 с до 5 мин (программируется пользователем) |
| Время архивирования | от 4,4 ч до 55 суток |
| Параметры сетевого питания | ~220 В, 50 Гц |
| Потребляемая мощность | не более 15 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| Условия эксплуатации: | |
| — температура окружающего воздуха | (+5…+50) °С |
| — относительная влажность окружающего воздуха | до 80 % при 35 °С |
| — атмосферное давление | от 84 кПа до 106,7 кПа |
| Степень защищённости прибора и датчика от внешних воздействий по ГОСТ 14254 | IP65 |
| Устойчивость к механическим воздействиям | N2 по ГОСТ 12997 |
| Материал корпуса датчика | полистирол |
| Масса | не более 1,6 кг |
Габаритные размеры
 |

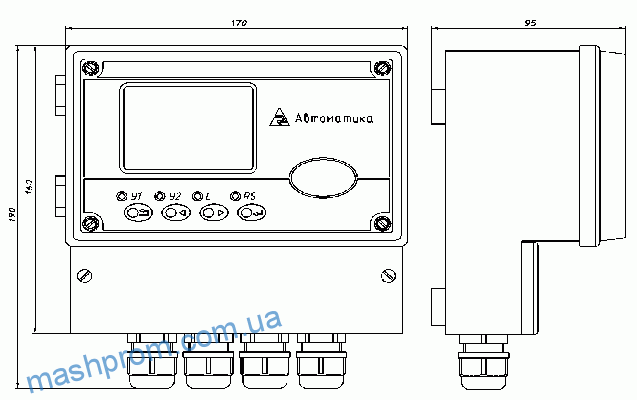

Рис. 1. Габаритные и монтажные размеры измерительного прибора АРК-5101 |
 |

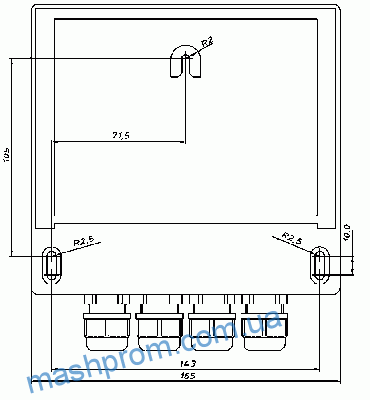

Рис. 2. Габаритные и присоединительные размеры задней панели измерительного прибора АРК-5101 для навесного монтажа |

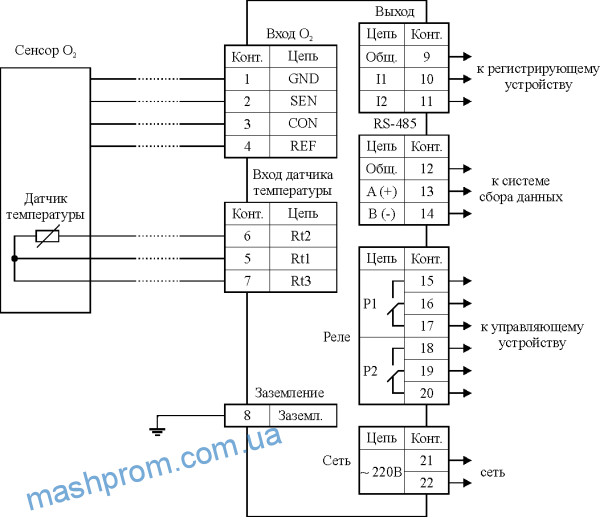

Схема подключения
