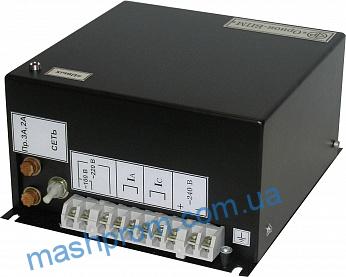

Блок питания «Орион-БПМ» предназначен для обеспечения устройств релейной защиты серий «Орион», «Сириус» и других, выполненных на микропроцессорной элементной базе, оперативным питанием на подстанциях с переменным оперативным током.
Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) и/или трансформатору напряжения ТН и трансформаторам тока защищаемого присоединения.
Технические характеристики Блока питания Орион-БПМ
| Характеристика | Значение |
|---|---|
| Номинальное входное напряжение питания, В/Гц | 176…242 (80…110) /50 |
| Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт, А | 5 |
| Максимальный входной ток (длительно), А | 10 |
| Максимальный входной ток в течение времени не более 2 с, А | 150 |
| Номинальная выходная мощность, Вт | 20 |
| Номинальное выходное напряжение постоянного тока, В | 220 |
| Рабочий диапазон выходного напряжения постоянного тока, В | 180…260 |
| Габаритные размеры (ВхШхГ), мм | 93х230х200 |
| Масса, кг, не более | 5 |
| Рабочий диапазон температур, °С | –40…+55 |
