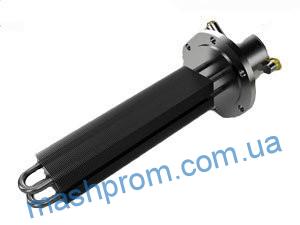

БЭВ предназначены для нагрева жидкостей (масло, вода, тосол и прочие нефтепродукты) в промышленных электроустановках, эксплуатируемых в помещениях класса В-1а, и наружных установках, в которых могут образовываться взрывоопасные смеси паров и газов категории IIA и IIB группы Т1, Т2, Т3, Т4 согласно ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.2-99, ГОСТ Р 51330.9-99, ГОСТ Р 51330.11-99.
Блоки БЭВ и бэв 2 имеют «взрывобезопасный» уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка», имеют маркировку взрывозащиты «1ЕхdIIВТ4Х» и подразделяются по мощности, виду нагреваемой жидкости, размерам и форме нагревательного элемента. БЭВ и бэв 2 – изготавливаются со встроенным терморегулятором и без него. Степень защиты оболочки – IP54 по ГОСТ 14254-96.
Технические | БЭВ 2 -2 | БЭВ 2 -5 | БЭВ 2 -10 | БЭВ 2 -5 | БЭВ 2 -22,5 | БЭВ 2 -1 |
| Напряжение питающей 3-х фазной сети, B | 380/220 | 220 | 380/220 | 220 | ||
| Колебания напряжения, % | от +10 до -15 | |||||
| Род тока | переменный | |||||
| Частота,Гц | 50±1 | |||||
| Мощность блока, кВт | 2 +0.1 -0.2 | 5 +0.25 -0.5 | 10 +0.5 —1.0 | 5 +0.25 -0.5 | 22,5+1.12 -2.25 | 1 +0.05 -0.1 |
| Количество электронагревателей типа ТЭН в блоке бэв, шт | 3 | 1 | 2 | 1 | 12 | 1 |
| Электрическаясхема соединений ТЭН в БЛОКЕ | звезда | — | параллельно | — | звезда | — |
| Величинаактивного сопротивления в фазе, Ом | 65,38-76,28 | 8,36-10,22 | 4,18-5,11 | 8,36-10,22 | 5,59-6,83 | 43,8-51,11 |
| Тип ТЭН в блоке бэв | ТЭН 180 В13/0,67 Z 220 | ТЭНР 107 D13/5,0 | ТЭНР 107 D13/5,0 Z 220 | ТЭН 140 В13/5,0 Р 220 | ТЭН 140 В10/1,87 J 220 | ТЭН 61 |
| Нагреваемая среда | Нефтепродукты | Вода, тосол | ||||
| Удельная поверхностная мощность на оболочке ТЭН ВТ/см2, не более | 0,98 | 0,8 | 0,8 | 9,64 | 4,69 | 9,64 |
| Сопротивление изоляции в холодном или рабочем состоянии, МоМ, не менее | 0,5 | |||||
| Температурана поверхности оболочки ТЭН, С, не более | 130 | 100 | ||||
| Максимальная температура наиболее нагретых частей взрывонепроницаемой оболочки БЛОКА,°С,не более | 135 | |||||
| Максимальная температура корпуса вводного устройства кабеля,°С, не более | 80 | |||||
| Рабочееположение БЛОКА | горизонтальное | вертикальное | горизонтальное | |||
| Габаритные размеры БЭВ, (длина, ширина, высота ) мм, не более | 890х195х | 640х240х | 640х240х270 | 2580х240×285 | 2580х245x | 300х82х |
| Диаметр фланца, мм. | 187 | 240 | 126,5 | |||
| Масса БЛОКА БЭВ, кг, не более | 11,5 | 16 | 20 | 20 | 18,5 | 6,6 |
| Температура нагрева рабочей жидкости, °С | +35 | +100 | ||||
| Максимальное давление рабочей среды, МПа не более | 0,12 | |||||
| Температура окружающей среды, °С | от -50 до +50 | |||||
| Атмосферноедавление, КПа | от 84 до 106,7 | |||||
| Относительная влажность, % | До 80 | |||||
