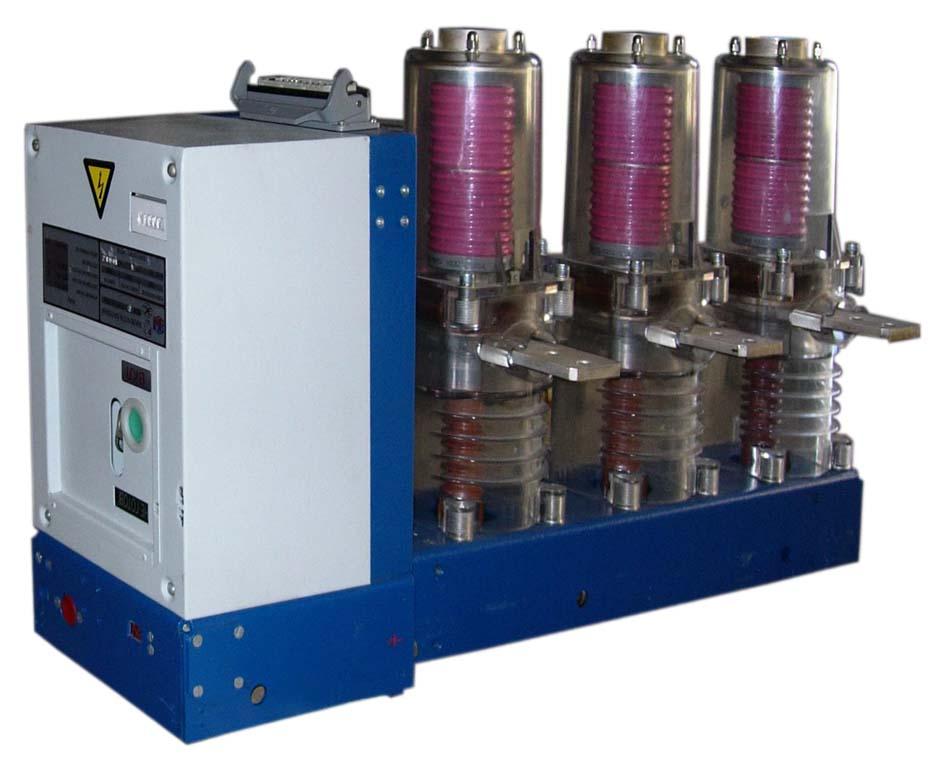

Выключатели предназначены для частых коммутаций электр. цепей при нормальных и аварийных режимах в КРУ и КСО одностороннего обслуживания с поперечным расположением аппарата относительно сборных шин в эл. сетях трехфазного переменного тока частотой 50Гц с напряжением 10(6)кВ с изолированной нейтрал
Детальная информация
1)Номинальное напряжение, кВ — 10
2)Наибольшее рабочее напряжение, кВ — 12
3)Номинальный ток отключения, кА — 20
4)Номинальный ток, А — 1250
5)Собственное время включения, с, не более — 0,1
6)Собственное время отключения, с, не более — 0,04
7)Разновременность работы трех полюсов должна быть не более:
— при включении, мс — 3
— при отключении, мс — 2
8)Ток электродинамической стойкости, кА — 51
9)Начальное значение периодической составляющей тока включения при коротких замыканиях не более, кА — 20
10)Наибольший пик тока включения при коротких замыканиях, кА — 51
11)Время протекания тока (время короткого замыкания), с — 3
12)Пружинный привод:
Номинальное напряжение цепи питания привода переменного тока частотой 50 Гц, В — 220
Электромагнит включения и отключения:
— ток потребления при номинальном напряжении, А, не более — 2
Электромагнит взвода пружины:
— ток потребления при номинальном напряжении, А, не более — 3,6
— время завода включающей пружины, с, не более — 20
Масса выключателей должна быть не более, кг — 75
