Ваттметры серии 3010 класса 0,1 предназначены для измерений активной мощности в цепях постоянного тока и в однофазных цепях переменного тока, а также для поверки ваттметров класса точности 0,3 и ниже. Заменяют приборы серии Д5ххх г. Киев. Имеют два исполнения.

Приборы имеют исполнения:

СР3010/1.   V=30; 75; 150; 300; 450; 600В.    I=50; 100; 200; 500mА.

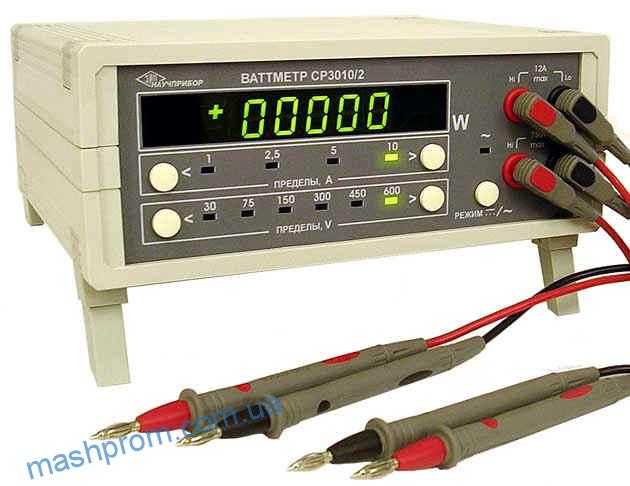

СР3010/2.   V=30; 75; 150; 300; 450; 600В.    I=1; 2,5; 5; 10А.

Руководство по эксплуатации.

Зарегистрированы в Госреестре средств измерений за №29635-05.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Пределы основной приведенной погрешности приборов — ±0,1% от конечного значения диапазона измерения мощности.
• Частотный диапазон измеряемого тока или напряжения от 40 до 1000Гц.
• Максимальное падение напряжения на токовом входе ваттметров не более 300мВ.Входное сопротивление входа напряжения ваттметров не менее 1МОм, входная емкость – не более 100пФ.Ваттметры не имеют дополнительной погрешности при воздействии внешнего магнитного поля с индукцией 0,5мТл частотой (50±1)Гц при самом неблагоприятном направлении магнитного поля и при изменении напряжения питания и частоты сети в пределах норм.Габаритные размеры не более 225х100х200мм. Масса не более 1кг. Выпускаются по ТУ 4221-017-16851585-2005.
• Условия эксплуатации — температура окружающего воздуха от 5 до 40°C; — относительная влажность воздуха 90% при 25°C.
• Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур не более ±0,1% на каждые10^оС изменения температуры.

Таблица замены. Ваттметры постоянного и переменного тока. Класс 0,1.
