Дефектоскоп вихретоковый ВД3-71 НК-IVУ относится к средствам контроля и предназначен для ручного контроля вихретоковым методом деталей и узлов локомотивов и моторвагонного подвижного состава на наличие поверхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.). Прибор зарегисрирован в Государственном реестре средств измерительной техники под номером У2378-06, а также требованиям ТУ У 33.2 – 23535778-006:2006.

Дефектоскопом ВД3-71 НК-IVУ производится контроль деталей и узлов вагонов в соответствии с ЦВ-ЦЛ-0111

Преимущества дефектоскопа

• Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
• сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
• специализированному программному обеспечению;
• режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой
• информации на принтере, а также для загрузки программ настроек из ПК в память  дефектоскопа);
• возможность условной оценки глубины дефекта;
• световая и звуковая сигнализация дефекта;
• простота в работе благодаря интуитивно-понятному интерфейсу;
• малые массогабаритные показатели.

Отличительные особенности дефектоскопа

• цветной высококонтрастный TFT дисплей;
• система АСД: 4 трехцветных светодиода, звуковая сигнализация;
• возможность работы в двухчастотном режиме;
• упрощенная процедура калибровки прибора на стандартных образцах;
• возможность подключения датчика пути и сканера вихретокового ротационного;
• возможность быстрого измерения отношения сигнал/шум;
• поддержка USB;
• низкотемпературное исполнение прибора (от — 30С).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

• Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
• диапазон установки рабочих частот составляет – от 500 Гц до 6 МГц;
• напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
• диапазон регулируемого коэффициента усиления – 40 дБ;
• изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 1º, 10°, 100°);

ПРИМЕРЫ ПРИМЕНЕНИЯ ДЕФЕКТОСКОПА

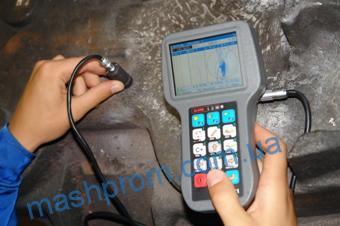

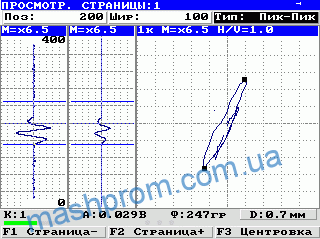

Усталостная трещина глубиной 0,7 мм обнаруженная при контроле надрессорной балки модели 18-100

Использование специализированных преобразователей в комплексе с блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов, таких как шероховатость, краевой эффект, отрыв ВТП от поверхности объекта контроля и др.
