Модель: VX
Надежность в измерении расхода различных сред
- Широкий диапазон моделей и применений
- Отсутствие движущихся частей и низкие потери давления
- Один прибор для измерения газа, пара и жидкостей, в том числе «грязных»
- Идеален для систем учета воды и тепла
Технические характеристики
Конструкция | ||||||||||||||||||||
VX W/F/R | Вихревой счетчик-расходомер для жидкостей и газов (компактная и раздельная модель) | |||||||||||||||||||

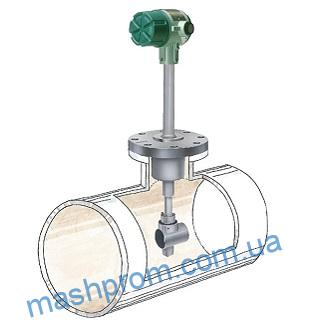

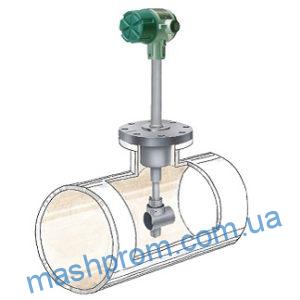

VX S/H | Вихревой счетчик-расходомер для жидкостей и газов, погружной (компактная и раздельная модель) | |||||||||||||||||||
Диаметр [мм] | 10 | 15 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | |||||||||
Диаметр [дюймы] | 3/8” | 1/2” | 1” | 1 ½” | 2” | 3” | 4” | 6” | 8” | 10” | 12” | |||||||||
Соединение (стандартный) | Бесфланцевый | Бесфланцевый+фланцевый | Фланцевый | |||||||||||||||||
Диаметр [мм] | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1500 | 2000 | ||||||||||
Диаметр [дюймы] | 8” | 10” | 12” | 16” | 20” | 24” | 32” | 40” | 60” | 80” | ||||||||||
Соединение(погружной) | Фиксированный (сенсор Ø50 мм) | Фиксированный + быстросъемный (сенсор Ø50 мм) | ||||||||||||||||||
Тип монтажа | ||||||||||||||||||||
Фланцевый | ANSI/JPI 150, 300, RF; JIS 10, 16, 20, 30K RF | |||||||||||||||||||
Характеристики | ||||||||||||||||||||
Измеряемая среда | Жидкость, газ, пар | |||||||||||||||||||
Диапазон измерений | Жидкости (вода): от 0,2 до 2510 м3/ч и от 72 до 67800 м3/ч Газ (воздух): от 0,2 до 15000 м3/ч и от 923 до 565000 м3/ч Пар: от 0,02 до 47,6 т/ч и от 3,06 до 1790 т/ч | |||||||||||||||||||
Точность | ± 1,0 % (± 2,0 %) показания или шкалы | |||||||||||||||||||
Защита | IP66, IP65 | |||||||||||||||||||
Взрывозащита | 1ExdIIB+H2T6…T1 / ExiaIICT4 | |||||||||||||||||||
Материал | ||||||||||||||||||||
Корпус | Нержавеющая сталь SUS316 или SCS14A, SUS304 | |||||||||||||||||||
Смачиваемые элементы | Нержавеющая сталь SUS316 или SCS14A, SUS304 | |||||||||||||||||||
Дисплей | ЖК с переключением режима индикации. | |||||||||||||||||||
Рабочие характеристики | ||||||||||||||||||||
Номинальное давление | До 5,0 МПа | |||||||||||||||||||
Рабочая температура | От -30 до +300 (+420) °C (-30 до +420°C взрывозащищенное исполнение, в зависимости от типа взрывозащиты) | |||||||||||||||||||
Окр. температура | От -40 до +80° C (-20 до +60°C взрывозащищенное исполнение) | |||||||||||||||||||
Связь | ||||||||||||||||||||
Выходной сигнал | Импульсный (нормированный или ненормированный) или аналоговый 4-20 мА | |||||||||||||||||||
Протокол связи | HART | |||||||||||||||||||
Функции | Расчет действительного расхода, температурная коррекция. | |||||||||||||||||||
Электрические соединения | ||||||||||||||||||||
Электропитание | 12~45 В пост. тока Встроенная литиевая батарея на 4-7 лет работы | |||||||||||||||||||
Соединение кабеля | ½NPT, G½ | |||||||||||||||||||
Сертификация | ||||||||||||||||||||
Сертификат | TIIS, ATEX, FM, CSA, ГОСТ | |||||||||||||||||||
Указанные данные служат для обзора и могут меняться в зависимости от среды, рабочей температуры и установки оборудования. Характеристики могут быть изменены без уведомления.
