Клапаны электромагнитные ВН2½Н-0,5, ВН2½Н-1, ВН2½Н-3, ВН3Н-0,5, ВН3Н-1, ВН3Н-3, ВН4Н-0,5, ВН4Н-1, ВН4Н-3 двухпозиционные фланцевые применяются в системах дистанционного управления газовых приборов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Технические характеристики
| Номинальная мощность, Вт | Напряжение питания, В | Потребляемый ток, мА |
|---|---|---|
| 40 | 200 | 200 |
| 110 | 400 | |
| 24 | 1800 | |
| 55 | 220 | 230 |
| 110 | 460 | |
| 24 | 2100 | |
| 65 | 220 | 300 |
| 110 | 600 | |
| 24 | 2800 | |
| 90 | 220 | 410 |
| 110 | 820 | |
| 24 | 3750 |
Частота включений, час-1 — 300.
Климатическое исполнение
- -общепромышленное:
- УХЛ2 (от -60 до +40 °С);
- У2 (от -45 до +40 °С);
- У3.1 (от -30 до +40 °С).
- -взрывозащищенное (Е):
- УХЛ1 (от -60 до +40 °С);
- У2 (от -45 до +40 °С).
Класс защиты — IP65;
для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).

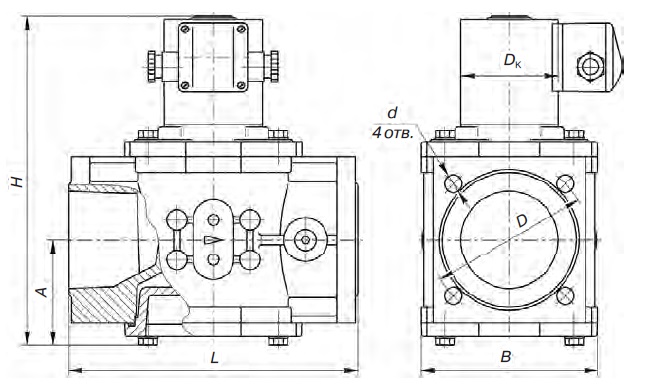

| Наименование клапана | Ду | Диапазон раб. давл. МПа | Размеры, мм | Ном. мощн., Вт | Масса, кг | Коэф. сопр. ξ | |||
|---|---|---|---|---|---|---|---|---|---|
| L | В | Н | А | ||||||
| ВН2½Н-0,5(Е) | 65 | 0-0,05 | 235 | 144 | 268 | 86 | 40 | 8,2(8,5) | 9,4 |
| ВН2½Н-1(Е) | 65 | 0-0,1 | 235 | 144 | 283 | 86 | 55 | 8,7(9) | 9,4 |
| ВН2½Н-3(Е) | 65 | 0-0,3 | 235 | 144 | 298 | 86 | 65 | 9(9,3) | 9,4 |
| ВНЗН-0,5(Е) | 80 | 0-0,05 | 258 | 163 | 296 | 94 | 55 | 9,8(10,1) | 9,3 |
| ВНЗН-1(Е) | 80 | 0-0,1 | 258 | 163 | 311 | 94 | 65 | 10,2(10,5) | 9,3 |
| ВНЗН-З(Е) | 80 | 0-0,3 | 258 | 163 | 316 | 94 | 90 | 12,5(12,8) | 9,3 |
| ВН4Н-0,5(Е) | 100 | 0-0,05 | 278 | 183 | 322 | 107 | 55 | 11,8(12,1) | 10,9 |
| ВН4Н-1(Е) | 100 | 0-0,1 | 278 | 183 | 337 | 107 | 65 | 12,1(12,4) | 10,9 |
| ВН4Н-3(Е) | 100 | 0-0,3 | 278 | 183 | 342 | 107 | 90 | 14,4(14,7) | 10,9 |

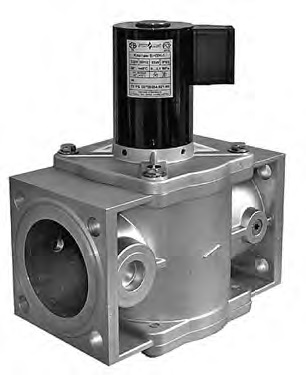

Клапаны на Ду 65, 80, 100 фланцевые
