Газомазутные горелки ГМГ-м и ГМГ-мс предназначаются для сжигания газообразного и жидкого топлива в топках таких котлов, как ДКВр. Индекс «С» указывает на то, что горелка может работать на газе среднего давления. Помимо этого, данный тип горелок можно использовать для сжигания жидкого топлива и более легких сортов. В том случае, если теплота сгорания горючего газа отличается от значения QPH=35 400 кДж/м3, его можно использовать после реконструкции газораспределительных насадок и проведения перерасчета. При этом нужно учитывать, что работа горелки будет определяться плотностью газа при рабочей температуре и сгоранием QPH.

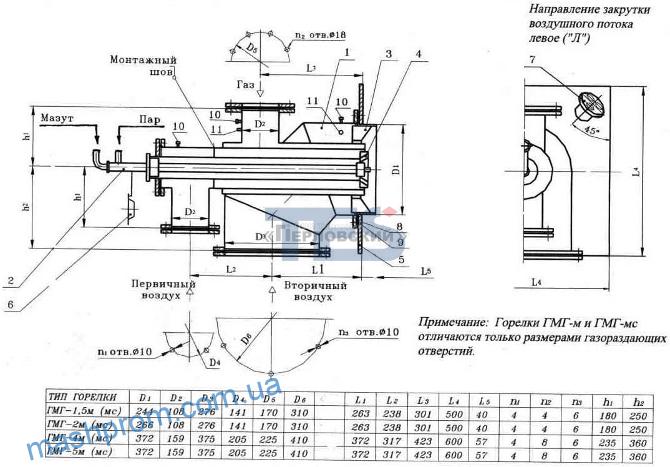

1 — газовоздушная часть, 2 — форсунка паромеханическая, 3 — лопаточный завихритель вторичного воздуха, 4 — лопаточный завихритель первичного воздуха, 5 — монтажная плита, 6 — заглушка, 7 — стакан для установки запальника и фотодатчика (для горелок с правым направлением закрутки воздуха расположен слева), 8 — шпилька, 9 — набивка сквозного плетения асбестовая, 10 — ниппель диаметром 8мм, 11 — штуцер М12х1,5

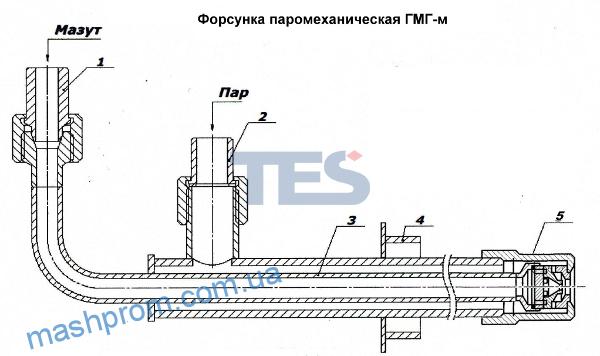

1.Переходник мазутный, 2. Переходник паровой, 3. Труба ствола, 4. Кольцо, 5. Головка распыливающая.
*В состав головки распыливающей входят: гайка накидная, завихритель паровой, завихритель топливный, прокладка , шайба распределительная
