Пеллетные горелки PB10/20КСТ2, РВ10/20КМТ, РВ14/40КСТ2 и РВ14/40КМТ предназначены для сжигания древесных гранул (пеллет) диаметром 6…8 мм в твердотопливных котлах тепловой мощностью до 50 кВт. Блок управления горелки обеспечивает автоматический розжиг пеллет и контроль пламени горелки, автоматическое поддержание заданной температуры воды в отопительной системе.
Основные модификации:
— РВ10/20КСТ2, РВ14/40КСТ2 – для котлов типа Пересвет, Валдай, ЯИК, Дон и для котлов, габариты топки которых позволяют разместить горелку;
— РВ10/20КМТ, РВ14/40КМТ – для котлов типа КЧМ, Wirbel;
— РВ10/20КСТ2/Куппер, РВ14/40КСТ2/Куппер – для котлов типа Куппер.
Блок управления горелкой обеспечивает:
— поддержание температуры воды на входе в котел
— поддержание температуры воздуха в помещении с сигналом от внешнего датчика-реле температуры;
— работу по недельному графику;
— работу с переходом на электрокотел;
— работу котла в режиме старт-стоп;
— работу котла на дровах;
— управление циркуляционным насосом системы отопления;
— защита котла от перегрева по датчику температуры на выходе из котла.
Гарантия на горелки составляет 36 месяцев со дня продажи.
Основные достоинства горелок.
• Пневмоочистка горелки от спекшейся золы.
• Надежный розжиг и контроль пламени.
• Устойчивый процесс горения при минимальной мощности.
• Контроль пересыпа пеллет в горелке.
• Невозможность распространения пламени из горелки в бункер.
• Диагностика работы горелок.
• Легкий демонтаж горелки и процедура ее очистки.
• Автоматическая подача топлива из бункера в горелку.
• Возможность расположения блока управления и бункера для пеллет в удобном для Вас месте (слева или справа от котла).
• Бункер снабжен лючками для легкой и быстрой профилактики и очистки.
• Гистерезис поддержания температуры воды в пределах плюс/минус 10С.
Технические характеристики
РВ 10/20 КСТ2
Тепловая мощность (регулируется) (кВт) 3-25
Потребление электроэнергии не более: при розжиге/в рабочем режиме (Вт) 600**/100**
Давление сжатого воздуха для пневмоочистки 2,0…6,0 атм
Напряжение питания (V) 220
Габариты горелки (мм) 385х365х470
Вес горелки (без установочной плиты) (кг) 13
Вес бункера в сборе с блоком управления и податчиком (кг) 52
Габариты бункера в сборе с блоком управления и податчиком (мм) 660х1094х1407
Общий вес комплекта (горелка, бункер, податчик, блок управления) (кг) 65
*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.
**Без учета насоса прокачки системы.
*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.
**Без учета насоса прокачки системы.
Тепловая мощность (регулируется) (кВт) 3-25
Потребление электроэнергии не более: при розжиге/в рабочем режиме (Вт) 600**/100**
Давление сжатого воздуха для пневмоочистки 2,0…6,0 атм
Напряжение питания (V) 220
Габариты горелки (мм) 385х365х470
Вес горелки (без установочной плиты) (кг) 13
Вес бункера в сборе с блоком управления и податчиком (кг) 52
Габариты бункера в сборе с блоком управления и податчиком (мм) 660х1094х1407
Общий вес комплекта (горелка, бункер, податчик, блок управления) (кг) 65
*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.
**Без учета насоса прокачки системы.
Тепловая мощность (регулируется) (кВт) 3-25
Потребление электроэнергии не более: при розжиге/в рабочем режиме (Вт) 600**/100**
Давление сжатого воздуха для пневмоочистки 2,0…6,0 атм
Напряжение питания (V) 220
Габариты горелки (мм) 446х356х454
Вес горелки (без установочной плиты) (кг) 12
Вес бункера в сборе с блоком управления и податчиком (кг) 52
Габариты бункера в сборе с блоком управления и податчиком (мм) 660х1094х1407
Общий вес комплекта (горелка, бункер, податчик, блок управления) (кг) 65
*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.
**Без учета насоса прокачки системы.
Тепловая мощность (регулируется) (кВт) 7-50
Вид топлива (Хвойные, диам. 6-8 мм, зольность 0,2%) Пеллеты*
Потребление электроэнергии не более: при розжиге/в рабочем режиме (Вт) 600**/100**
Давление сжатого воздуха для пневмоочистки 2,0…6,0 атм
Напряжение питания (V) 220
Габариты горелки (мм) 385х365х470
Вес горелки (без установочной плиты) (кг) 18,5
Вес бункера в сборе с блоком управления и податчиком (кг) 75
Габариты бункера в сборе с блоком управления и податчиком (мм) 660х1094х1766
Общий вес комплекта (горелка, бункер, податчик, блок управления) (кг) 93,5
*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.
**Без учета насоса прокачки системы.
Тепловая мощность (регулируется) (кВт) 7-50
Вид топлива (Хвойные, диам. 6-8 мм, зольность 0,2%) Пеллеты*
Потребление электроэнергии не более: при розжиге/в рабочем режиме (Вт) 600**/100**
Давление сжатого воздуха для пневмоочистки 2,0…6,0 атм
Напряжение питания (V) 220
Габариты горелки (мм) 385х365х470
Вес горелки (без установочной плиты) (кг) 18,5
Вес бункера в сборе с блоком управления и податчиком (кг) 75
Габариты бункера в сборе с блоком управления и податчиком (мм) 660х1094х1766
Общий вес комплекта (горелка, бункер, податчик, блок управления) (кг) 93,5
*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.
**Без учета насоса прокачки системы.
Тепловая мощность (регулируется) (кВт) 7-50
Вид топлива (Хвойные, диам. 6-8 мм, зольность 0,2%) Пеллеты*
Потребление электроэнергии не более: при розжиге/в рабочем режиме (Вт) 600**/100**
Давление сжатого воздуха для пневмоочистки 2,0…6,0 атм
Напряжение питания (V) 220
Габариты горелки (мм) 385х365х470
Вес горелки (без установочной плиты) (кг) 18,5
Вес бункера в сборе с блоком управления и податчиком (кг) 75
Габариты бункера в сборе с блоком управления и податчиком (мм) 660х1094х1766
Общий вес комплекта (горелка, бункер, податчик, блок управления) (кг) 93,5
*пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа.
**Без учета насоса прокачки системы.

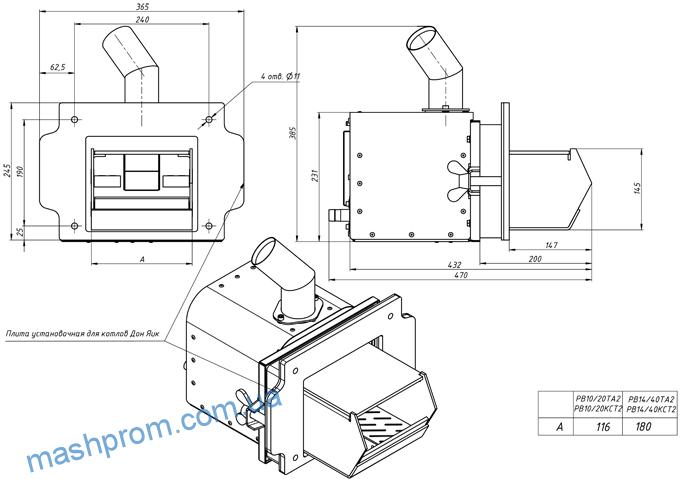

Эскиз пеллетной горелки РВ 10/20 14/40 КСТ2 ТА2

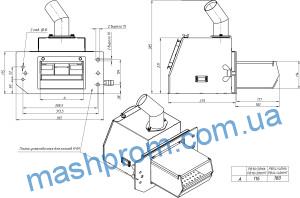

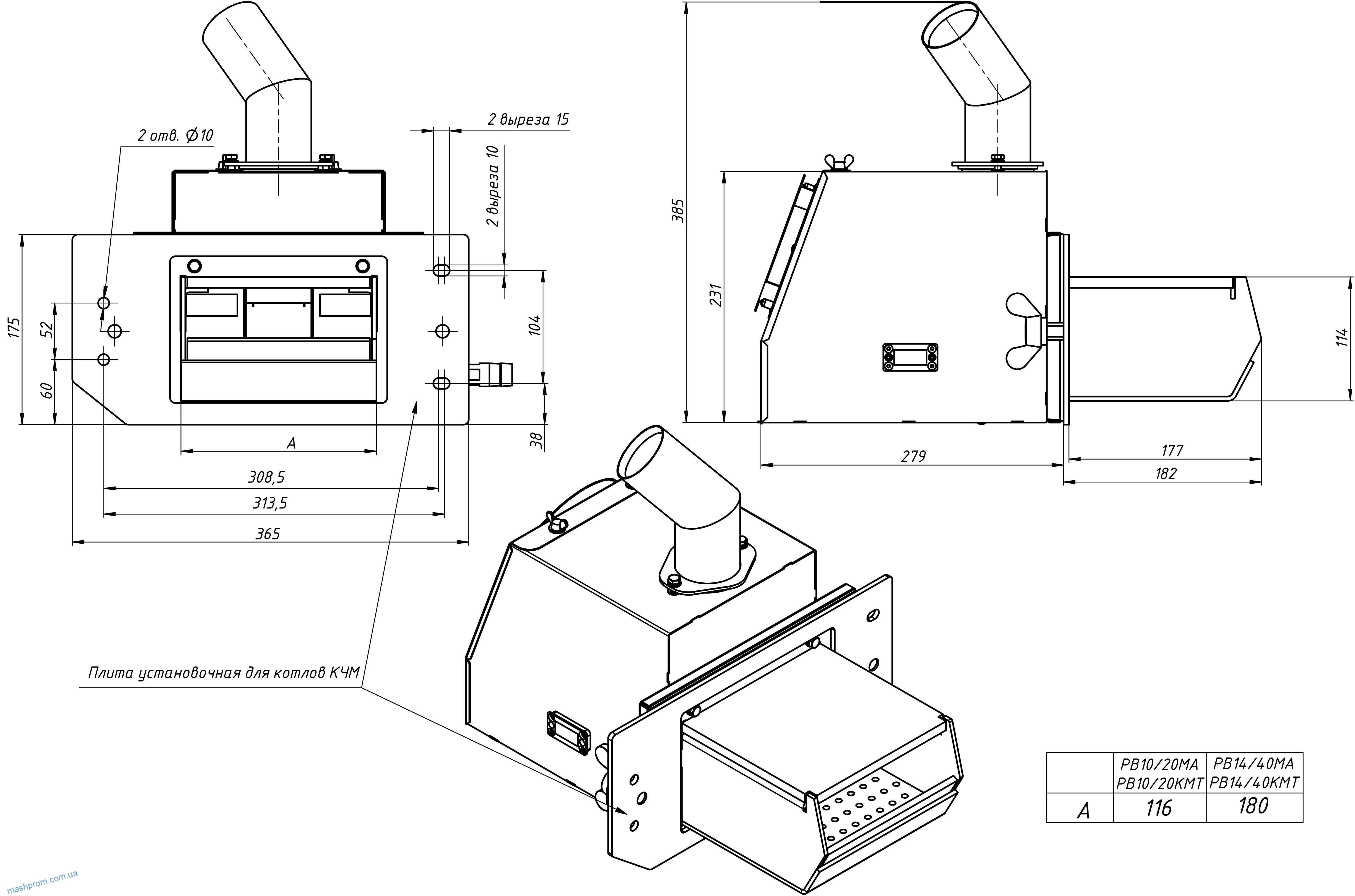

Эскиз пеллетной горелки РВ 10/20 14/40 КМТ МА

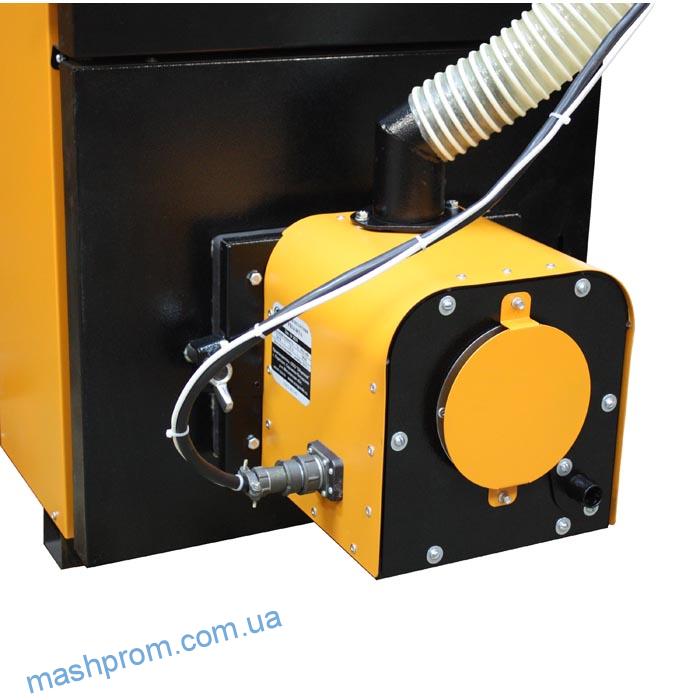

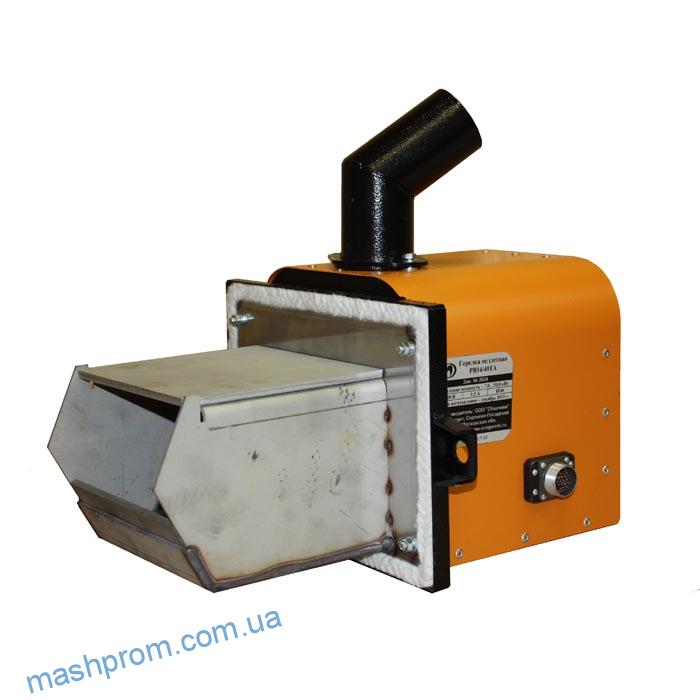

Внешний вид горелок КСТ2
Комплект поставки:
• непосредственно горелка – 1 шт.,
• бункер для пеллет – 1 шт.,
• шнековый податчик пеллет – 1 шт.,
• блок управления – 1 шт.,
• гибкий трубопровод для подачи пеллет из бункера в горелку (1м) – 1 шт.,
• датчик температуры – 2 шт.,
• теплоизолирующая муфта – 2 шт.,
• пластиковые хомуты – 8 шт.,
• комплект проводов – 1 комплект,
• установочный фланец – 1шт.,
• заглушка для возможности работы котла на твердом топливе – 1 шт.,
• технический паспорт – 1 шт.,
• техническое описание – 1 шт.
