Применяются для догрузки измерительных трансформаторов напряжения с номинальным выходным напряжением — 100; 100/√3; 110; 110/√3 В (Вольт).
Изготавливаются в 1 и 3-х фазном исполнении.
Предусмотрена защита от несанкционированного доступа.
Технические характеристики
- Рабочий диапазон напряжений 0,8 — 1,2Uн.
- Рабочий диапазон температур от – 40 до +50°С.
- Герметизированы, могут применяться на открытом воздухе, защищены от попадания влаги.
- Допускаемая погрешность сопротивления ± 10% за 10 лет эксплуатации.
- Относительная влажность до 90% при температуре 25°С.

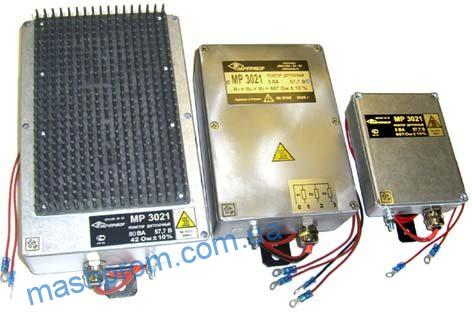

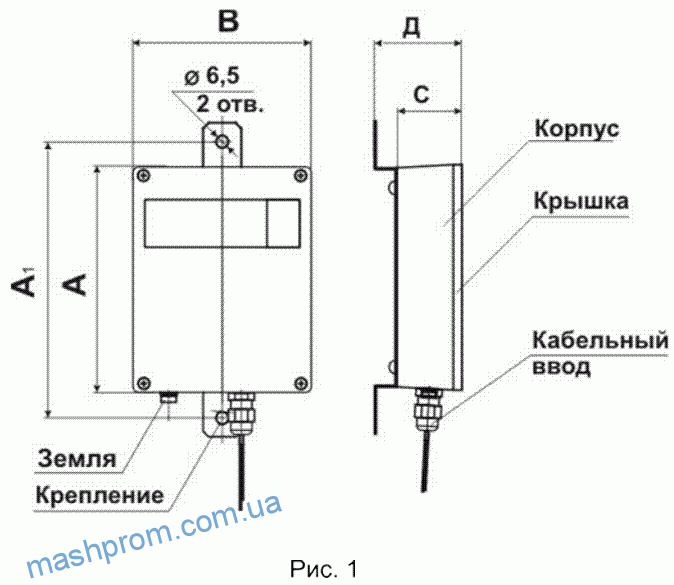

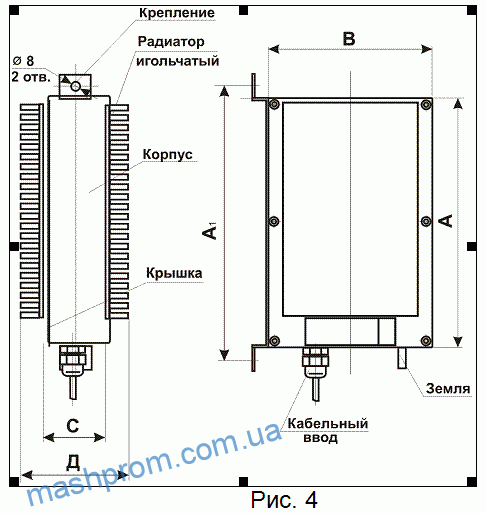

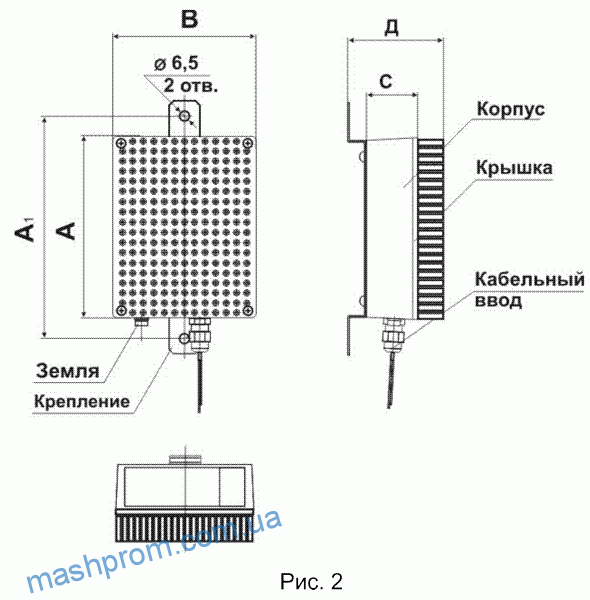

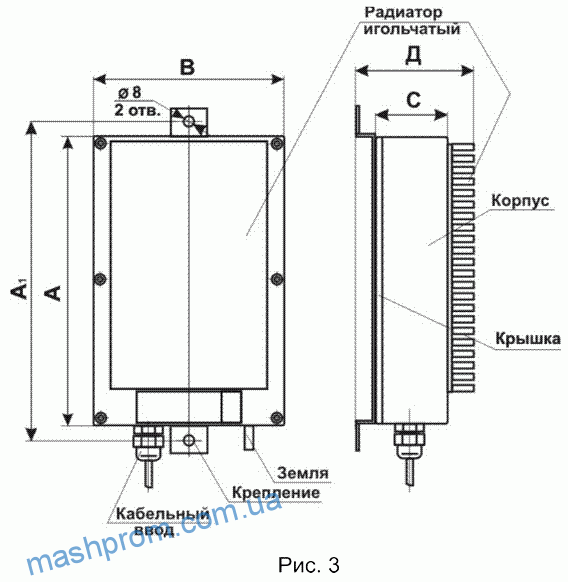

- Номинальные мощности и габаритные размеры приведены на рисунке и в таблице.
| Номинальная мощность, ВА | Размеры, мм | Масса, кг, не более | № рис. | ||||
| А | А1 | B | C | D | |||
| 5, 10 | 119 | 145 | 94 | 34 | 46 | 0,36 | 1 |
| 20*; 30* | 61 | 0,45 | 2 | ||||
| 40*; 50* | 187 | 199 | 118 | 38 | 65 | 0,9 | 2 |
| 60*; 70*; 80* | 222 | 250 | 146 | 55 | 89 | 1,6 | 3 |
| 90**; 100** | 97 | 2,0 | 4 | ||||
| Трехфазные 3х3 | 119 | 145 | 94 | 34 | 46 | 0,36 | 1 |
| Трехфазные 3х5; 3х10 | 187 | 199 | 118 | 38 | 50 | 0,72 | 1 |
| Трехфазные 3х20* | 222 | 250 | 146 | 55 | 89 | 1,6 | 3 |
| Трехфазные 3х30** | 97 | 2,0 | 4 | ||||
* — корпус с радиатором; ** — корпус c 2-мя радиаторами.
Выводы догрузочных резисторов изготовлены из термостойкого подводящего кабеля длиной 1м с наконечником под болт М4.
В случае необходимости применения резисторов с большей мощностью соединяются два или более догрузочных резисторов параллельно.
Пример обозначения при заказе догрузочного резистора для трансформатора напряжения (Н) с напряжением 100/√3В и номинальной мощностью 30ВА:
для однофазного — МР3021-Н-100/√3В-30ВА, для трехфазного — МР3021-Н-100/√3В-(3х30)ВА.
