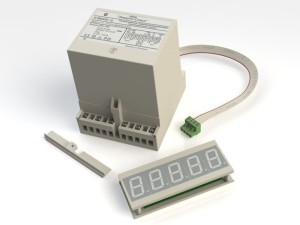

Предназначены для линейного преобразования входного сигнала постоянного тока в цифровой код, передачи результатов преобразования с использованием порта RS-485, отображения результатов измерения на выносном пятиразрядном показывающем устройстве, а также для преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: измерительные преобразователи могут применяться для контроля постоянного тока в электрических системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
Измерительные преобразователи Е 856ЭС-Ц предназначены для включения непосредственно, от наружных шунтов с номинальным значением выходного напряжения 75 мВ или от измерительных преобразователей.
По числу преобразуемых электрических величин измерительные преобразователи по заказу потребителя могут изготавливаться как одноканальными, так и двухканальными, с одинаковыми параметрами сигналов по каждому каналу.
Одноканальные измерительные преобразователи по заказу потребителя могут иметь один, два или три выхода с одинаковыми параметрами сигнала по каждому аналоговому выходу.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.
| Тип и модификация | Наличие | ||
|---|---|---|---|
| RS-485 | выносного индикатора (ПУ) | аналогового выхода | |
| Е 856/1ЭС-Ц | Есть | Есть | Нет |
| Е 856/2ЭС-Ц | Есть | Нет | |
| Е 856/3ЭС-Ц | Нет | Есть | |
| Е 856/4ЭС-Ц | Есть | Есть | Есть |
| Е 856/5ЭС-Ц | Есть | Нет | |
| Е 856/6ЭС-Ц | Нет | Есть | |
| Диапазоны преобразования входного сигнала | Аналоговый выход | ||
|---|---|---|---|
| диапазон изменения выходного сигнала | номинальное значение выходного сигнала | диапазон изменения сопротивления нагрузки, кОм | |
| 0 – 75 мВ 0 – 5 мА 0 – 20 мА 4 – 20 мА | 0 – 5 мА | 5 мА | 0 – 3 |
| 0 – 20 мА 4 – 20 мА | 20 мА | 0 – 0.5 | |
| 0 – 5 В | 5 В | 1 – 100 | |
| 0 – 10 В | 10 В | 2 – 100 | |
| ±5 мА ±20 мА ±75 мВ 0 – 2.5 – 5 мА 0 – 10 – 20 мА 4 – 12 – 20 мА | ±5 мА 0 – 2.5 – 5 мА | 5 мА | 0 – 3 |
| 0 – 10 – 20 мА 4 – 12 – 20 мА | 20 мА | 0 – 0.5 | |
| ±5 В 0 – 2.5 – 5 В | 5 В | 1 – 100 | |
| ±10 В 0 – 5 – 10 В | 10 В | 2 – 100 | |
| Цвет индикаторов показывающего устройства (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока 220 ±22 В частотой 50 Гц; | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 0.2 |
| — источника питания, не более, В·А | 10.0 |
| Габаритные размеры не более: | |
| — для измерительного преобразователя, мм | 125x110x132 |
| — для показывающего устройства, мм | 130x60x30 |
| Масса не более: | |
| — для измерительного преобразователя, кг | 1.5 |
| — для показывающего устройства, кг | 0.4 |
| Диапазон рабочих температур, °C | от -30 до +55 |
При заказе необходимо указать тип и модификацию измерительного преобразователя, диапазон преобразования входного сигнала (при непосредственном включении измерительного преобразователя) или номинальное значение сигнала в первичной цепи (при включении от наружных шунтов или измерительных преобразователей), диапазон изменения сигнала на аналоговом выходе (для измерительных преобразователей с аналоговым выходом), количество каналов (для двухканальных измерительных преобразователей) или количество выходов (для одноканальных измерительных преобразователей), номинальное значение напряжения питания. При заказе измерительного преобразователя с питанием от источника напряжения постоянного или от источника напряжения переменного тока с номинальным значением 220 В вместо номинального значения указывается «универсальное питание». При заказе быстродействующего измерительного преобразователя необходимо указать время установления выходного аналогового сигнала. Пульсации входного сигнала до 100 % при заказе Е 856ЭС-Ц с диапазоном преобразования входного сигнала 0 – 75 мВ должны оговариваться особо.
Пример записи при заказе двухканального измерительного преобразователя Е 856ЭС-Ц, имеющего порт RS-485, выносной индикатор и аналоговый выход, с входным сигналом 4 – 20 мА, с выходным сигналом 0 – 5 мА, с питанием от источника напряжения переменного или от источника напряжения постоянного тока с номинальным значением 220 В, с временем установления выходного аналогового сигнала не более 5 мс:
Е 856/4ЭС-Ц; 4-20мА; 0-5мА; 2 канала; универсальное питание; 5мс; -10шт.
