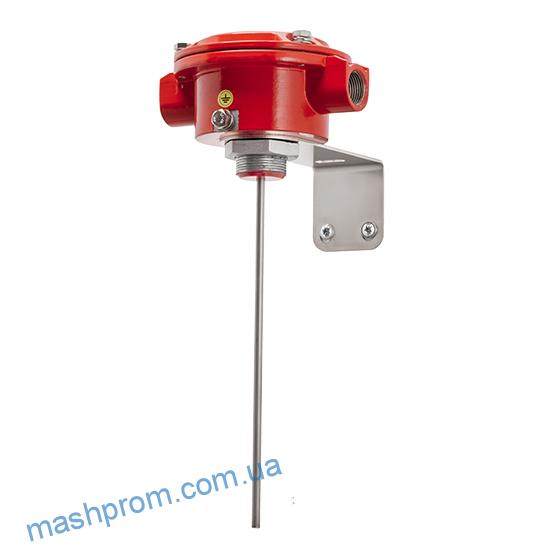

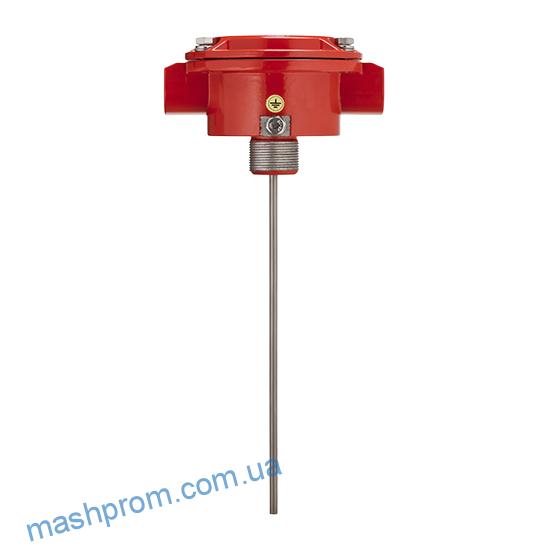

ИП103-2/1-ТР — взрывозащищенный извещатель пожарный тепловой предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Извещатель взрывозащищенный пожарный тепловой применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Отличительные особенности и характеристики:
- ИП103-2/1-ТР пассивный, ток не потребляет,
- ТР термореле на размыкание (НЗ — «сухой контакт»)
- при питании по искробезопасной цепи может устанавливаться в зону класса «0»
- высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
- подключение в адресные системы пожарной сигнализации
Конструкция:
- неокисляющиеся пружинные клеммы WAGO
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- чувствительный элемент выполнен из нержавеющей стали
Извещатель ИП103-2/1-ТР внесен в номенклатурный Справочник МТР ОАО «Газпром».
Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ
Имеет свидетельство о типовом одобрении Российского Речного Регистра
Технические характеристики
| маркировка взрывозащиты для взрывоопасных газовых сред | 0Ex ia IIC T6..T5 Ga X 1Ex db IIC T6..T5 Gb X |
| маркировка взрывозащиты для взрывоопасных газовых сред в модификации с оконечным элементом | 0Ex ia IIC T6 ..T5 Ga X 1Ex db ia IIC T6 ..T5 Gb X |
| маркировка взрывозащиты для взрывоопасных пылевых сред | Ex tb IIIС Т85°С ..T100°С Db Х |
| маркировка взрывозащиты для взрывоопасных пылевых сред в модификации с оконечным элементом | Ex tb IIIС Т85°С ..T100°С Db Х |
| температурный класс настройки извещателя, °С | 70, 75, 90 (классы A3, В, С) |
| напряжение питания, В | 8-28 |
| предельный коммутируемый ток, А | 0,1 |
| условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов | Т5 от — 60°С до +100°С |
| Т6 от — 60°С до + 80°С | |
| габаритные размеры корпуса извещателя без установленных кабельных вводов (ДхВхШ), мм | 128х281х104 |
| масса, не более, кг | 1 |
| срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 5 |
ТУ 4371–001–43082497–98–01
