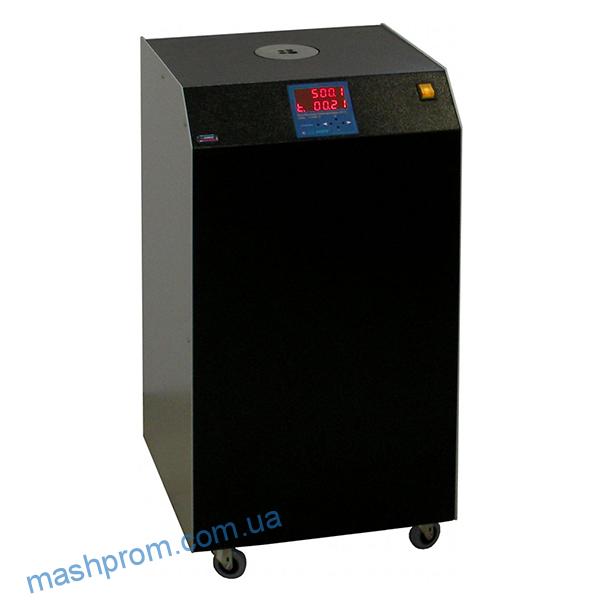

![Калибратор температуры КТ-3 (+300…+1100 °С)](https://www.mashprom.com.ua/wp-content/uploads/2016/05/kt-3.jpg)
Назначение
- Поверка и калибровка термоэлектрических преобразователей (ТП).
- Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом и др.
- Отжиг эталонных платиновых термометров сопротивления (ТС).
Свойства
- Высокая точность.
- Не требуется дополнительного эталонного измерителя температуры.
- Отсутствие жидкого теплоносителя.
- Широкий диапазон воспроизводимых температур.
- Напольное исполнение.
- Низкая цена.
Калибратор температуры КТ-3 предназначен для воспроизведения температуры в диапазоне +300…+1100 °С. КТ-3 используется в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. Совместно с калибратором КТ-3 для поверки и калибровки термоэлектрических преобразователей удобно использовать многоканальный прецизионный измеритель температуры МИТ 8.10М, т.к. МИТ 8.10М имеет высокую точность измерений и возможность компенсации холодного спая ТП.
В приборе реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термоэлектрическим преобразователем. Основными узлами калибратора являются: металлический (никелевый) блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный термоэлектрический преобразователь и прецизионный измеритель/регулятор температуры. Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми и внутренним эталонным термопреобразователями. Эталонный термоэлектрический преобразователь, расположенный в металлическом блоке, предназначен для определения температуры этого блока и как следствие температуры поверяемых термопреобразователей. По эталонному термопреобразователю осуществляется регулирование температуры металлического блока прецизионным измерителем/регулятором.
КТ-3 выполнен в виде напольного прибора, что очень удобно при работе с длинными термопреобразователями, т.к. калибратор обладает хорошей устойчивостью к опрокидыванию и не большой высотой. Текущая температура калибратора (температура металлического блока) отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. После выхода калибратора на заданную температуру (уставку) во вспомогательной строке дисплея появится таймер, который в часах и минутах будет отображать время с момента выхода калибратора на уставку. Установка температуры осуществляется при помощи клавиатуры. В комплект поставки входит программное обеспечение, которое позволяет калибровать КТ-3 для точного воспроизведения заданной температуры.
Комплект поставки
- Калибратор температуры КТ-3 — 1 шт.
- Компакт-диск с программным обеспечением — 1 шт.
- Руководство по эксплуатации — 1 экз.
- Кабель связи прибора с ПК через интерфейс RS-232С — 1 шт.
- Сетевой шнур — 1 шт.
Технические характеристики
Модель | КТ-3 |
Диапазон воспроизводимых температур, °С | +300… +1100 |
Допускаемая погрешность воспроизведения температуры, °С * | ± (0.2+0.001*t) |
Нестабильность поддержания температуры за 30 минут, °С | ±0.3 |
Разность воспроизводимых температур в отверстиях одного диаметра, °С | 0.1 |
Рабочая зона от дна отверстий, мм | 0… 40 |
Неоднородность температурного поля по высоте рабочей зоны, °С | ±0.7 |
Дискретность задания температуры регулирования, °С | 0.1 |
Разрешающая способность, °С | 0.1 |
Время выхода на заданную температуру, мин | 150 |
Диаметры отверстий в блоке, мм | 7, 9, 11, 16 |
Глубина отверстий в блоке, мм | 370 |
Условия эксплуатации | |
напряжение питающей сети, В | 220±22 |
нестабильность питающей сети, В | ±4.4 |
частота питающей сети, Гц | 50±1 |
температура окружающей среды, °С | +10…+35 |
относительная влажность, % | 10… 80 |
атмосферное давление, кПа | 84… 106.7 |
Потребляемая от сети мощность, Вт | 2000 |
Размеры, мм | 400 x 750 x 400 |
Масса, кг | 20 |
Связь с компьютером | RS-232C |
*) Допускаемая погрешность воспроизведения температуры включает в себя:
- погрешность из-за нестабильности поддержания температуры;
- погрешность из-за разности воспроизводимых температур в каналах с одинаковыми диаметрами;
- погрешности из-за неоднородности температурного поля по высоте рабочей зоны;
- погрешность измерителя температуры КТ-3.
t — уставка калибратора в °С.
