ККВ-07е-Ех-A-Р2 — Коробка коммутационная взрывозащищенная предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности:
- маркировка взрывозащиты Ex tb IIIС Т80°С..T100°С Db Х, 1Еx db IIC T4..Т6 Gb X
- герметичный взрывозащищенный корпус IP66
- температура эксплуатации от — 60°С до +100°С
- полезный внутренний объем 1475 см³
- может использоваться для взрывозащиты адресных меток помещаемых внутрь

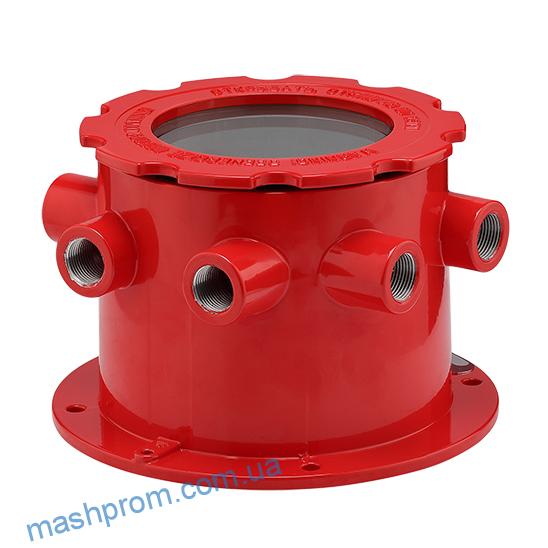

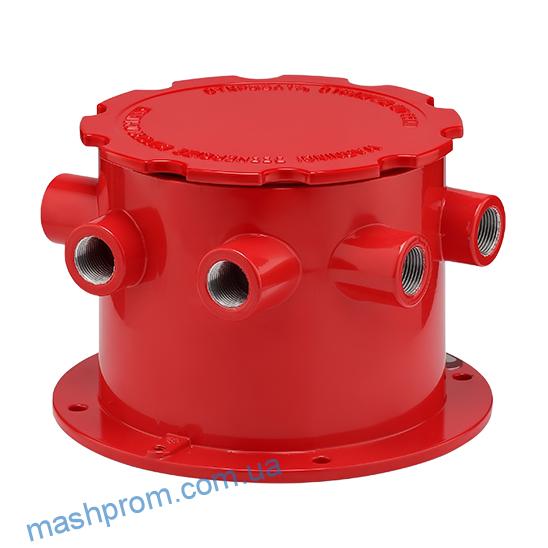

- два исполнения крышки коробки со смотровым окном (СО) и без смотрового окна
- в комплекте клеммы типа WKFN 4 для установки на DIN-рейку
Полезный внутренний объем
Технические характеристики
Сечение зажимаемых одножильных / многопроволочных проводов, мм² | 0,13 — 4 / 0,13 — 6 |
Коммутируемый ток, А, не более | 32 |
Напряжение, В, не более | 600 |
Температура эксплуатации коробок,°С | от — 60 до + 100 |
Масса, кг, не более | 2,1 |
Назначенный срок службы, лет, не менее | 10 |

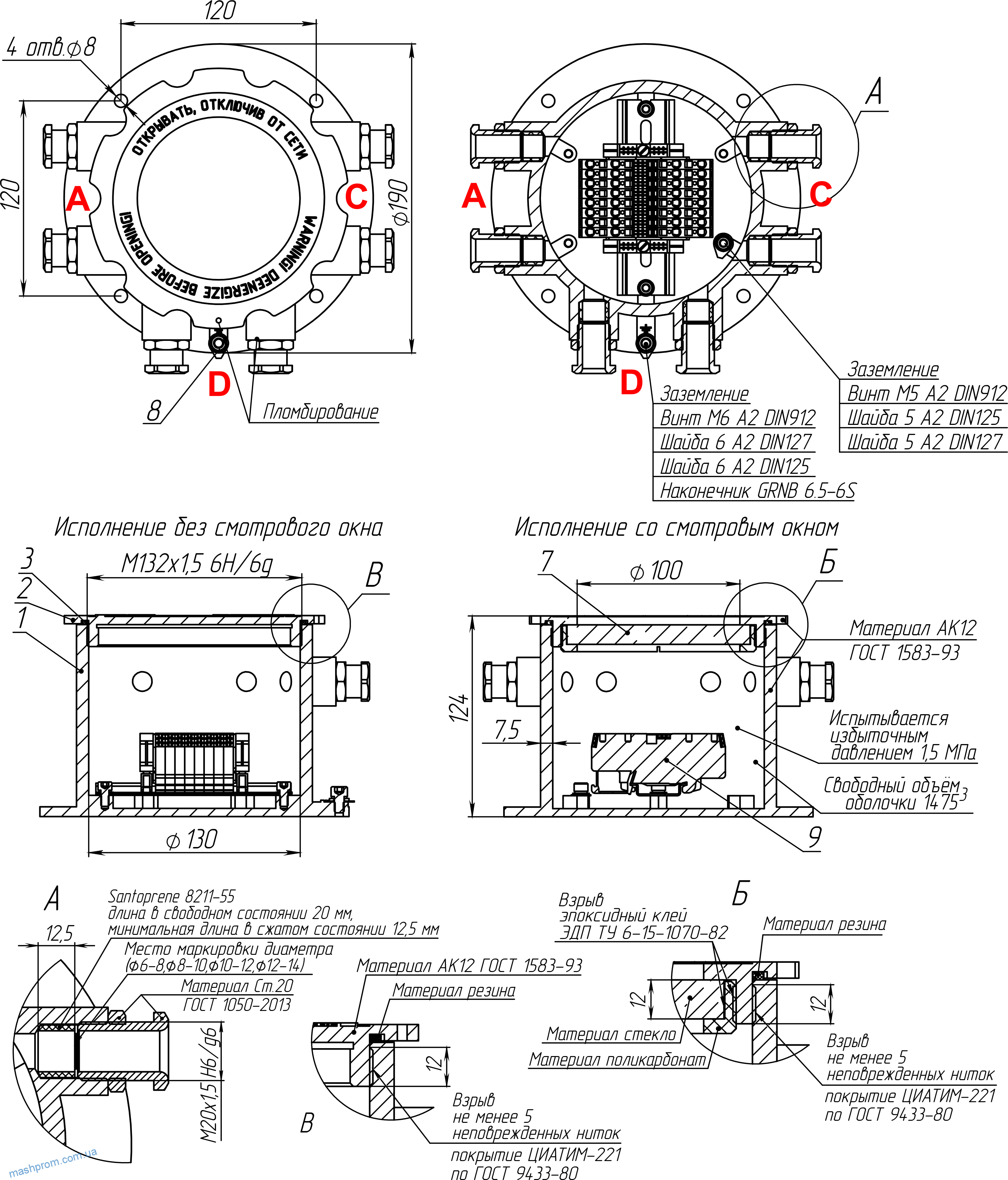

Размеры коробок
Исполнение коробки | Габаритные размеры, мм, не более | Максимальные внутренние размеры (Диаметр х Глубина) | ||
Объем оболочки, см3 | Размеры без окна, мм | Размеры с окном, мм | ||
ККВ-07е-Ех-А-Р2 | 190х190х125 | 1475 | 130х105 | 130х88 |
