ККВ-07е-О-У — коммутационная коробка общепромышленного исполнения предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) в жестких климатических условиях (-60°C до +100°C).
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей.
Коммутационные коробки ККВ-07е-О; выпускаются в следующих вариантах:
- ККВ-07е-О-П — коробка коммутационная общепромышленного исполнения проходная;
- ККВ-07е-О-У — коробка коммутационная общепромышленного исполнения угловая;
- ККВ-07е-О-Т — коробка коммутационная общепромышленного исполнения тройниковая;
- ККВ-07е-О-К — коробка коммутационная общепромышленного исполнения крестовая;
Отличительные особенности:
- герметичный корпус IP67
- температура эксплуатации от — 60°С до +100°С
- полезный внутренний объем 200 см³
Полезный внутренний объем
Технические характеристики
Сечение зажимаемых проводов, мм² | 0,08 — 2,5 |
Коммутируемый ток, А, не более | 32 |
Напряжение, В, не более | 400 |
Температура эксплуатации коробок,°С | от — 60 до + 100 |
Масса, кг, не более | 2,0 |
| Гарантийный срок, лет | 5 |
Назначенный срок службы, лет, не менее | 10 |
ТУ 3464-021-43082497-16

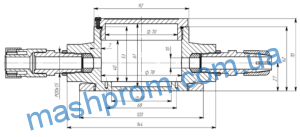

Размеры коробок
Исполнение коробки | С кабельными вводами | Со штуцерами | ||
L1, мм | L2, мм | L1, мм | L2, мм | |
ККВ-07е-О-П | 250 | 120 | 208 | 120 |
ККВ-07е-О-У | 185 | 185 | 164 | 164 |
ККВ-07е-О-Т | 250 | 185 | 208 | 164 |
ККВ-07е-О-К | 250 | 250 | 208 | 208 |
Комплектация коробок
Наименование | Количество на изделие | Примечание | |||
ККВ-07е-О-П | ККВ-07е-О-У | ККВ-07е-О-Т | ККВ-07е-О-К | ||
коробка | 1 | 1 | 1 | 1 | |
соединительные клеммы WAGO | По заказу | ||||
на 2 проводника | 5 | 5 | * | * | |
на 3 проводника | * | * | 5 | * | |
на 5 проводников | * | * | * | 5 | |
кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм | 2 2 | 2 2 | 3 3 | 4 4 | |
спец. ключ для крышки | 1 | 1 | 1 | 1 | На упаковку |
ключ шестигранный | 1 | 1 | 1 | 1 | |
дюбель, саморез | 3 | 3 | 3 | 3 | |
* возможность комплектации оговаривается при заказе
