Коробки серии ESA изготовлены из алюминиевого сплава, не содержащего меди (содержание меди меньше 0.1%). Крышки крепятся специальными невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шлицем для отвертки. Монтажная плата для установки клемм, изготовленная из специальной стали с гальваническим покрытием, крепится с помощью винтов ко дну корпуса, для этого там имеются специальные площадки с резьбой. Во взрывозащищенных коробках внутри и снаружи имеются винты из нержавеющей стали со стопорными шайбами для подключения заземления.
Они допускают подключение проводников сечением до 35 мм2 для организации эквипотенциального заземления. Стенки коробок имеют достаточную толщину для сверления и нарезания резьбы для установки кабельных вводов. Обычно коробки окрашиваются внутри и снаружи эпоксидной эмалью серого цвета (RAL 7001) в случае использования для оборудования с видом взрывозащиты ЕЕх-е, или светло-голубого цвета (RAL 5015) в случае использования для размещения искробезопасного оборудования EEx-i.
Вводы
Стандартная резьба вводов: UNI 6125 — NPT (ANSI B2.1) — МЕТРИЧЕСКАЯ (ISO 965).
Другие типы резьбы — по запросу.
Опции
Дренажные, вентиляционные клапаны. Петли. Замки. Внешняя окраска. Внутренняя антиконденсатная окраска оранжевого цвета (RAL2004).
| Маркировка взрывозащиты | |
| ЕС | II 2 GD ЕЕх е (ia) IIВ/IIС — Т5 Т100°С или Т4 Т135°С II 2 GD ЕЕх ia IIВ/IIС -Т5 Т100°С или Т4 Т135°С II 2 GD ЕЕх е II — Т5 Т100°С или Т4 Т135°С |
| Россия | 2 Ех е II Т5, 0 Ex ia IIВ Т5, Т4 X 0 Ex ia IIС Т5, Т4 X 2 Ех е [ia] IIВ Т5, Т4 X 2 Ех е [ia] IIС Т5, Т4 X DIP A21 ТA 100 °С (горючая пыль) |
| Соответствие директивам ЕС | Директива 94/9/СЕ (АТЕХ) |
| Соответствие стандартам ЕС | EN 60079-0, EN 60079-7 EN 60079-11, EN 61241, EN 60529 |
| Соответствие ГОСТ Р | 51330.0-99, 51330.1-99, 51330.8-99, 51330.10-99, ГОСТ Р МЭК 61241-1-1-99 |
| Сертификаты соответствия | INERIS 03 ATEX 0027X РОСС IТГБ05.В02540 |
| Степень защиты | IP 66 |
| Диапазон рабочих температур | — 40 °С…+ 55 °С — 40 °С…+ 85 °С — 50 °С…+ 175 °С |
| Зоны использования | 1-2-21-22 |
Таблица 1 — Габаритные размеры коробок
| Размеры и масса | ESA 1313 | ESA 1717 | ESA 2216 | ESA 2222 | ESA 3322 | ESA 3333 | ESA 4433 | ESA 5242 | ESA 6348 | ESA 7440 | |
| Габаритные размеры, мм | A | 130 | 170 | 160 | 220 | 222 | 330 | 332 | 424 | 480 | 400 |
| B | 134 | 170 | 220 | 220 | 332 | 330 | 443 | 524 | 630 | 745 | |
| C | 85,5 | 95,5 | 95,5 | 110,5 | 121,5 | 133 | 152,5 | 182 | 180 | 220 | |
| a | 114 | 154 | 144 | 204 | 206 | 315 | 317 | 406 | 465 | 360 | |
| b | 114 | 154 | 204 | 204 | 316 | 315 | 427 | 506 | 615 | 705 | |
| c | 70 | 80 | 80 | 95 | 104 | 113 | 130 | 161 | 135 | 175 | |
| Установочные размеры, мм | m | 115 | 155 | 145 | 205 | 202 | 315 | 315 | 404 | 465 | 615 |
| n | 115 | 155 | 205 | 205 | 312 | 315 | 425 | 504 | 435 | 710 | |
| O | 8 | 8 | 7 | 8 | 9 | 9 | 9,5 | 10 | — | — | |
| P | 7 | 7 | 8 | 7 | 9 | 9 | 9 | 9 | — | — | |
| Размеры монтажной платы, мм | Q | 70 | 110 | 100 | 160 | 154 | 270 | 280 | 365 | — | — |
| R | 112 | 150 | 200 | 220 | 204 | 270 | 380 | 455 | — | — | |
| Масса, кг | 0,9 | 1,405 | 1,655 | 2,455 | 3,855 | 5,455 | 7,555 | 11,425 | 22,455 | 23,25 | |
Таблица 2 — Максимальное количество вводов для каждой стороны
| Размер вводов (дюймы) | ESA 1313 | ESA 1717 | ESA 2216 | ESA 2222 | ESA 3322 | ESA 3333 | ESA 4433 | ESA 5242 | ESA 6348 | ESA 7440 | |
| Короткая сторона | 1/2″ | 2 | 3 | 3 | 8 | 8 | 13 | 13 | 27 | 40 | 14 |
| 3/4″ | 2 | 2 | 2 | 3 | 6 | 10 | 10 | 21 | 26 | 11 | |
| 1″ | 1 | 2 | 2 | 3 | 3 | 5 | 8 | 12 | 13 | 5 | |
| 1 1/4″ | — | 2 | 2 | 3 | 2 | 4 | 4 | 10 | 12 | 4 | |
| 1 1/2″ | — | — | — | 2 | 2 | 4 | 3 | 9 | 10 | 4 | |
| 2″ | — | — | — | 2 | 2 | 3 | 3 | 4 | 5 | 3 | |
| 2 1/2″ | — | — | — | — | — | — | 2 | 3 | 4 | 3 | |
| 3″ | — | — | — | — | — | — | — | 3 | 3 | — | |
| Длинная сторона | 1/2″ | 2 | 3 | 4 | 8 | 13 | 13 | 18 | 30 | 48 | 27 |
| 3/4″ | 2 | 2 | 3 | 3 | 10 | 10 | 14 | 24 | 30 | 21 | |
| 1″ | 1 | 2 | 3 | 3 | 5 | 5 | 12 | 13 | 16 | 10 | |
| 1 1/4″ | — | 2 | 3 | 3 | 4 | 4 | 6 | 11 | 13 | 8 | |
| 1 1/2″ | — | — | — | 2 | 4 | 4 | 5 | 10 | 12 | 7 | |
| 2″ | — | — | — | 2 | 3 | 3 | 4 | 4 | 5 | 5 | |
| 2 1/2″ | — | — | — | — | — | — | 4 | 3 | 4 | 5 | |
| 3″ | — | — | — | — | — | — | — | 3 | 3 | — | |
Таблица 3 — Максимальное количество клемм и шин
| Сечение клемм | Тип коробки | |||||||||||
| ESA 1313 | ESA 1717 | ESA 2216 | ESA 2222 | ESA 3322 | ESA 3333 | ESA 4433 | ESA 5242 | ESA 6348 | ESA 7440 | |||
| Максимальное количество клемм, шт | 1,5 mm2 | 14 | 20 | 20 | 30 | 50 | 100 | 130 | 165 | 169 | 198 | |
| 2,5 mm2 | 14 | 20 | 20 | 28 | 40 | 80 | 94 | 136 | 122 | 144 | ||
| 4 mm2 | 12 | 20 | 20 | 28 | 40 | 71 | 85 | 105 | 95 | 111 | ||
| 6 mm2 | 10 | 18 | 16 | 20 | 35 | 54 | 56 | 82 | 75 | 88 | ||
| 10 mm2 | — | 15 | 9 | 9 | 20 | 40 | 51 | 65 | 60 | 70 | ||
| 16 mm2 | — | — | 8 | 8 | 17 | 32 | 35 | 52 | 48 | 56 | ||
| 25 mm2 | — | — | 6 | 6 | 12 | 24 | 25 | 38 | 36 | 42 | ||
| 35 mm2 | — | — | 5 | 5 | 11 | 17 | 19 | 29 | 28 | 33 | ||
| 70 mm2 | — | — | — | — | 8 | 8 | 12 | 19 | 19 | 22 | ||
| 95 mm2 | — | — | — | — | — | — | 7 | 12 | 13 | 16 | ||
| 120 mm2 | — | — | — | — | — | — | 7 | 12 | 12 | 14 | ||
| 150 mm2 | — | — | — | — | — | — | 5 | 7 | 9 | 10 | ||
| 240 mm | — | — | — | — | — | — | 5 | 7 | 6 | 7 | ||
| Клеммная шина | 48 mm2 | — | — | 4×3 | 4×3 | 4×10 | 4×10 | 4×18 | 4×20 | 4×26 | 4×30 | |
| 100 mm2 | — | — | — | — | — | — | 4×15 | 4×16 | 4×22 | 4×26 | ||
| В таблице приведены максимально возможное количество клеммных шин и количество подключаемых к каждой шине кабелей. Пример: 4×3 = 4 шины с возможностью подключения 3 кабелей. Кроме этих шин в коробке может устанавливаться шина заземления. Размер шины заземления равен размеру шин для подключения активных цепей. | ||||||||||||

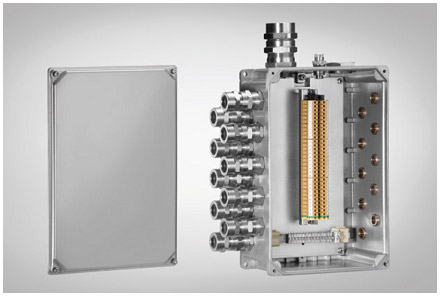

Внешний вид соединительных коробок
Примеры расположения клемм и шин
Внешний вид пультов управления
Примеры расположения элементов управления и индикации в пультах
