ТУ 4215-046-10474265-2009
Код по ОКП 42 1522
Кондуктометр лабораторный АЖК-3104 предназначен для автоматического измерения и контроля удельной электрической проводимости (УЭП) растворов кислот, щелочей, солей и других растворов, не образующих на электродах датчика плёнку. Кондуктометр комплектуется двухконтактным датчиком с платинированным электродом.
АЖК-3104 обеспечивает цифровую индикацию значений УЭП и температуры, обмен данными по цифровым интерфейсам RS232 и RS485 (протокол обмена Modbus RTU), а также архивирование и графическое отображение результатов измерений.
Анализаторы АЖК-3104 являются программируемыми в части выбора режима измерений и параметров цифрового интерфейса. Переключение единиц измерения и изменение положения запятой в численном значении измеряемого параметра происходит автоматически.
Область применения: заводские и цеховые лаборатории в теплоэнергетике, химической, нефтехимической, пищевой и других отраслях промышленности.
| Наименование параметра | Значение параметра |
| Диапазон измерений УЭП (задаётся программно): | от 0,00 мкСм/см до 20,00 мСм/см |
| Диапазон измерений температуры анализируемой среды | (0…90) °С |
| Давление анализируемой жидкости (при температуре анализируемой жидкости 25 ºС) | атмосферное |
| Тип датчика ПП | погружной двухконтактный |
| Длина погружаемой части датчика | |
| Длина кабеля датчика | 1 м |
| Выходной сигнал ИП | цифровые интерфейсы RS485 и RS232 |
| Автоматическая температурная компенсация | зависимости УЭП от температуры |
| Предел допускаемого значения основной абсолютной погрешности измерения УЭП при температуре измерения (20±5) ºС | не более ±(0,01 × А), где А – показания кондуктометра |
| Предел допускаемой дополнительной абсолютной погрешности измерения УЭП, вызванной изменением температуры окружающего воздуха на 10 °С в диапазоне температур эксплуатции | не более 0,5 предела допускаемой основной абсолютной погрешности измерения УЭП |
| Предел допускаемого значения абсолютной погрешности при измерении температуры | не более ±0,5 ºС |
| Тип индикатора | графический жидкокристаллический |
| Материал корпуса ИП | полистирол |
| Температура эксплуатации | (5…50) °С |
| Интервал записи в архив | программируемый от 1 с до 5 мин |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 4.2* (но при температуре окружающего воздуха (5…50) °С) |
| Степень защищённости передней панели от внешних воздействий по ГОСТ 14254 | IP54 |
| Устойчивость к механическим воздействиям | группа N2 по ГОСТ 12997 |
| Параметры сетевого питания | ~(220 ±10 %) В, 50 Гц |
| Потребляемая мощность | не более 15 ВА |
| Габаритные размеры | (190×142×92) мм |
| Масса | не более 0,7 кг |
Габаритные размеры
 |

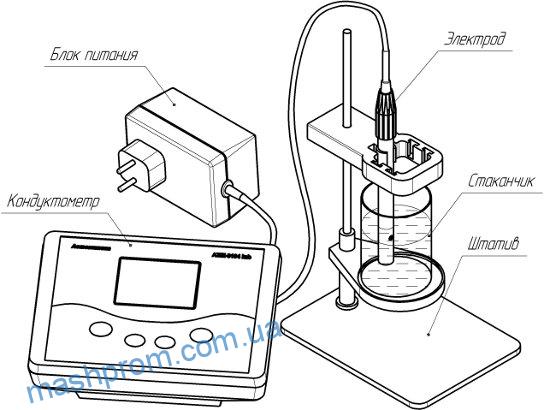

Рисунок 1 – Кондуктометр АЖК-3104 в комплекте |
 |

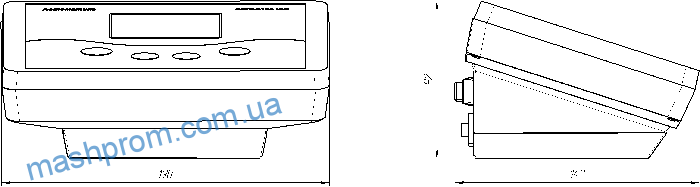

Рисунок 2 – Габаритные размеры кондуктометра АЖК-3104 |
 |

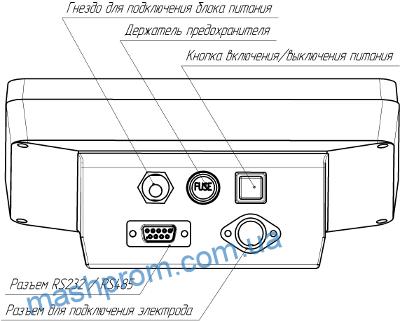

Рисунок 3 — Расположение разъёмов на задней панели кондуктометра АЖК-3104 |
