Предназначены для перекрытия тормозной и питательной магистралей подвижного состава и крепления на них соединительного рукава. Применяются на пассажирских и грузовых вагонах, локомотивах, вагонах электропоездов и других транспортных средствах.
- надежность, проверенная десятилетиями
- адаптированы к реальным условиям эксплуатации
- высокая ремонтопригодность
- преемственность в новых моделях
- увеличенный гарантийный срок службы
| Параметры | Условный номер | |||
|---|---|---|---|---|
| 4314 | 4314Б | 4313 | ||
| Максимальное рабочее давление, МПа (кгс/см2) | 1,0 (10) | |||
| Диаметр условного прохода, мм | 32 | 25 | ||
| Диаметр атмосферного отверстия, мм | 10 | |||
| Присоединительная резьба со стороны магистрали | G1¼-B | без резьбы под Ø42 | G1 — B | |
| Присоединительная резьба со стороны рукава | G1½-B | G1¼ — B | ||
| Интервал рабочих температур, °С | ±60 | |||
| Допустимое кратковременное (не более 4 часов) воздействие температуры, °С | +120 | |||
| Габаритные размеры, мм | 272x144x91 | 300х144х91 | 272х141х91 | |
| Масса не более, кг | 3,6 | 3,9 | 3,6 | |
| Гарантийный срок хранения/эксплуатации для грузовых вагонов, лет | 5 | |||
| Гарантийный срок хранения/эксплуатации для остального подвижного состава, лет | 6 | |||
| Взаимозаменяемость с кранами | 190, 4304, 4304M | – | 33, 4303, 4306 | |
 |  |

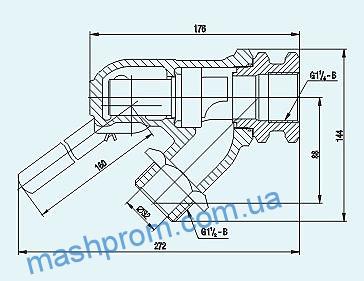

| Применяется на подвижном составе с тормозной магистралью G1¼ -B |
 |  |

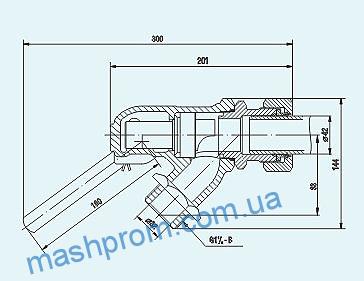

Предназначен для соединения трубопровода тормозной магистрали (без нарезания резьбы) с соединительным рукавом | Сборочный чертёж концевого крана 4314Б |
 |  |

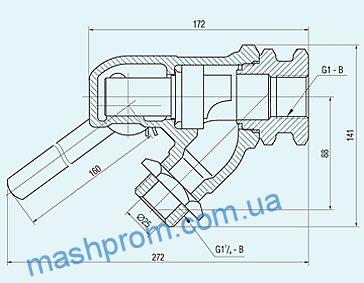

Предназначен для соединения трубопровода тормозной магистрали G1-B с соединительным рукавом | Сборочный чертёж концевого крана 4313 |
