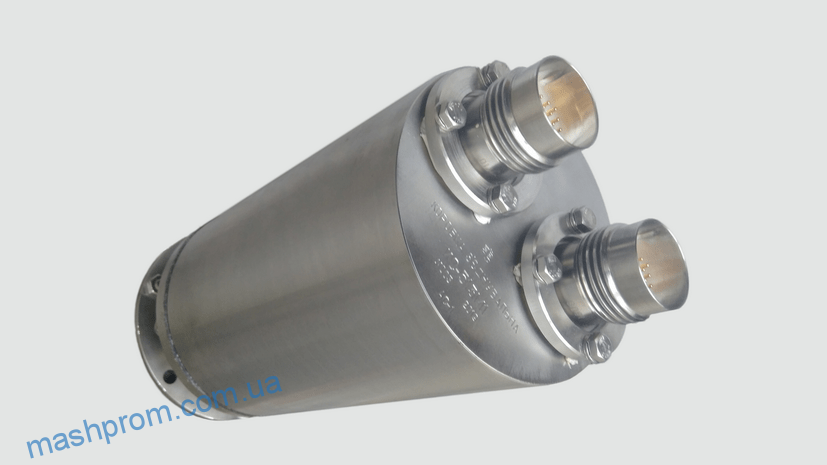

Коробка соединительная КС-513 М1 (ТУ У 33.2-04850451-066-2003) предназначается, чтобы подключать концы свободного типа в термоэлектрических преобразователях, обеспечивая выравнивание их температурных показателей и выдачу информации об уровне температуры на концах свободного типа для системы с контролем внутриреакторного типа в аппарате ВВЕР-440. Прибор по классу безопасности относится к 2Н.
Сигналы устройства выходного типа находятся по соответствию с обозначениями условного типа характеристик преобразования номинального статического характера — Pt50, 100П, Pt100.
К коробке можно подключить термопреобразователи моделей ТХА-1590 либо ТХК-1590 в количестве 18 штук. Коробки имеют условные обозначения, с обозначениями КД и целым перечнем различий в исполнении между моделями.
Технические характеристики
| Название параметров среды | значения параметров | ||||
| по нормальных условий эксплуатации | при режиме нарушения теплоотвода | при режиме малой течи | за аварийного режима | ||
| LOCA | ВА | ||||
| Температура, ° С | от 15 до 60 | до 90 | до 115 | до 150 | до 250 |
| Абсолютное давление, МПа | от 0,098 до 0,108 | от 0,097 до 0,130 | от 0,095 до 0,180 | в 0,560 | до 1,050 |
| Относительная влажность,% | до 100 | до 100 | паро- воздушная смесь | паровоз- душная смесь | паровоз- душная смесь |
| Мощность поглощенной дозы ионизирующего излучения, Гр / ч | К1 | К1 | до 1 | К10 3 | 2-10 * |
| Продолжительность режима, ч | постоянно | до 15 | до 5 | до 24 | не менее 72 |
| Послеаварийная температура, ° С | — | — | от 20 до 60 | от 20 до 60 | от 20 до 60 |
| Посляаварийное давление, МПа | — | — | 0,095- 0,120 | 0,095- 0,120 | 0,095- 0,125 |
| Продолжительность послеаварийного режима, суток | — | — | ЗО | ЗО | ЗО |
| Частота возникновения режима, Диб | — | один раз на 1 год | один раз на 2 года | один раз на 3 года | один раз за срок службы |
| Объемная активность воздуха, Бк / 3 | 7,4-10 * | 7,4-10 * | в 5,5-10 9 | в 9,2-10 13 | 7,75-10 11 |
| Примечания 1 В аварийных режимах LOCA и ВА происходит также интенсивное орошение раствором борной кислоты согласно ГОСТ 18704 (16 г / кг) с добавлением гидразин-гидрату согласно ГОСТ 19503 (150 мг / кг) и едкого калия согласно ГОСТ 24363 (2 г / кг), температура раствора — от минус 20 до 90 ° с. 2 Паровоздушной смеси макс влажность до 100% и содержание капельной влаги до 0,5 кг / м 3 . 3 В аварийном режиме LOCA максимально возможная температура — 206 ° С в течение 5 мин, длительная температура — 150 ° С, которая линейно спадает в течение 24 ч к послеаварийным параметрам, и абсолютное давление — до 0,560 МПа, которое линейно приходит к послеаварийным параметрам. | |||||

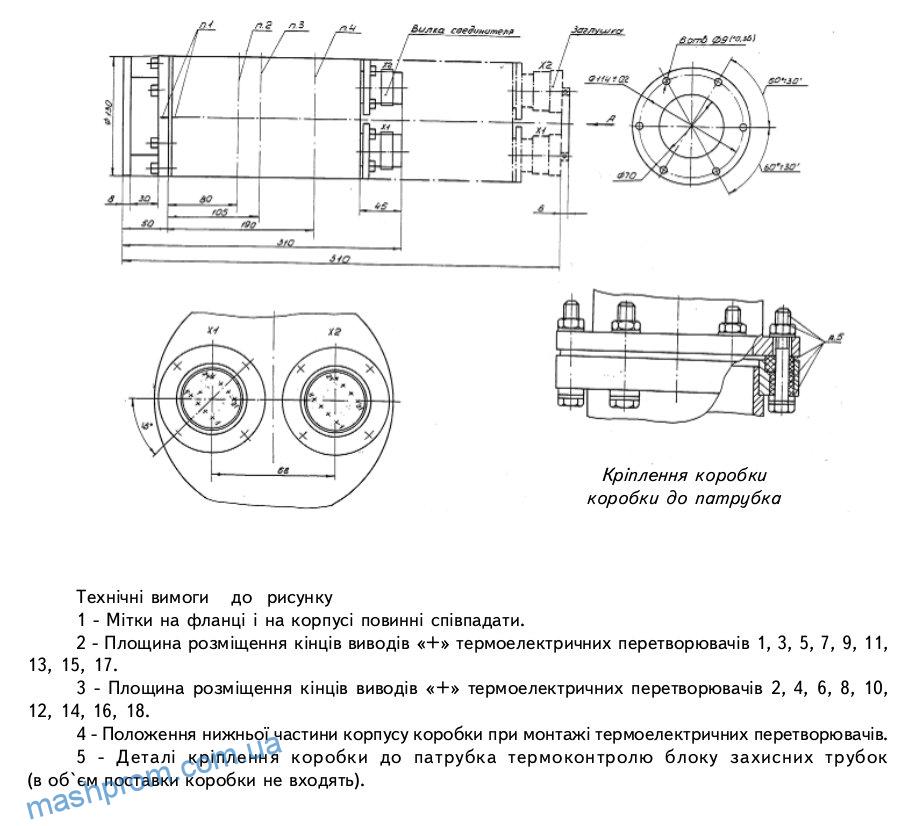

Габаритные размеры
