Кондуктометрическая поверочная установка КПУ-1 предназначена для поверки промышленных и лабораторных кондуктометров, солемеров, как отечественных, так и импортных. Установка также может применяться как лабораторный кондуктометр для определения УЭП и температуры конденсата, чистых углеводородных жидкостей, растворов кислот, солей и щелочей, применяемых в энергетике, химической и нефтехимической промышленности.
Основные режимы работы
- измерение текущего значения удельной электрической проводимости;
- измерение температуры анализируемой жидкости;
- определение удельной электрической проводимости, приведенной к заданной температуре;
- обработка аналогового сигнала поверяемого кондуктометра;
- определение приведенной и относительной погрешностей измерения УЭП, приведенной к заданной температуре, у поверяемых приборов.
Вспомогательные режимы
- определение солености воды и конденсата;
- определение концентрации растворов кислот и щелочей.
- ввод и изменение параметров выходного аналогового сигнала поверяемого кондуктометра;
- ввод и изменение коэффициентов для расчета концентрации растворов;
- ввод и изменение коэффициентов для приведение УЭП к заданной температуре;
- ввод и изменение температуры приведения для УЭП;
- ввод и изменение коэффициентов для датчика температуры.
Основные технические характеристики
| Характеристика | Значение |
| Диапазон измерения по удельной электрической проводимости, См/м: Для КПУ-1-0,06Э и КПУ-1-0,15Э (рабочий эталон) Для КПУ-1-0,06Р и КПУ-1-0,15Р (рабочее средство измерения) | От 1e-4 до 100 От 1e-6 до 100 |
Основная погрешность измерений, %
| ± 0,1 ± 0,25 ± 0,50 |
| Абсолютная погрешность измерения температуры, ° С | ± 0,2 |
| Температура анализируемой жидкости, град.Целс. | От 0 до 100 |
| Диапазон измерения входного токового сигнала, мА | 0-20, 0-5, 4-20 |
| Основная приведенная погрешность измерения токового сигнала, % | ± 0,25 |
| Входное сопротивление для токового сигнала, Ом | 100 |
Конструктивно установка состоит из микропроцессорного измерительно-вычислительного блока с возможностью вывода информации на встроенный четырехстрочный дисплей и на компьютер посредством интерфейса RS-232, аттестованных первичных преобразователей УЭП – электролитических ячеек, полупроводникового первичного преобразователя температуры, термостата (по требованию Заказчика), компрессора и комплекта обслуживающих эелементов.
Электролитические ячейки
По желанию Заказчика, прибор может комплектоваться электролитическими измерительными ячейками, представленными ниже. Конструкция и материалы, из которых изготовлены ячейки, абсолютно устойчивы к воздействию агрессивных жидких сред, что позволяет исследовать практически любые растворы.
НАЛИВНЫЕ ЯЧЕЙКИ | ПРОТОЧНЫЕ ЯЧЕЙКИ | |
Тип А (диапазон от 1e-6 до 1e-1 См/м) | Тип В (диапазон от 1e-6 до 1e-1 См/м) | |
|
|
|
| Тип Б (диапазон от 1e-2 до 100 См/м) | Тип Д (диапазон от 1e-2 до 100 См/м) | |
 |  |

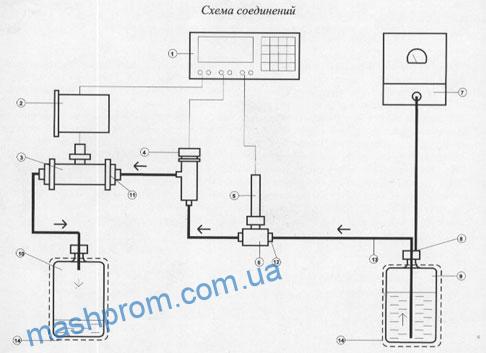

Схема соединений
| 1 — измерительно-вычислительный блок |
| 2 — проверяемый кондуктометр типа КС-1, КАЦ, АЖК, АК-310 и др |
| 3 — первичный преобразователь поверяемого кондуктометра |
| 4 — первичный преобразователь УЭП КПУ-1 типа В, Д |
| 5 — первичный преобразователь температуры КПУ-1 |
| 6 — тройник |
| 7 — компрессор |
| 8 — крышка |
| 9 — емкость с анаизируемой жидкостью |
| 10 — емкость для слива анализируемой жидкости |
| 11 — штуцер |
| 12 — щтуцер |
| 13 — соединительные трубки |
| 14 — защитный чехол |
