ТУ 3184-005-10785350-2003
Краны предназначены для включения и выключения тормозных пневматических приборов.
Применяются на локомотивах, электропоездах и вагонах метрополитена.
| Параметры | Условный номер | |||
|---|---|---|---|---|
| 4325 | 4326 | 4327 | ||
| Максимальное рабочее давление, МПа (кгс/см²) | 1,0 (10) | |||
| Диаметр условного прохода , мм | 20 | 15 | ||
| Диаметр атмосферного отверстия, мм | – | 3 | – | |
| Присоединительная резьба | G ¾–B | G ¾ –B | G ½ –B | |
| Интервал рабочих температур, °С | ± 60 | |||
| Габаритные размеры, мм | 164x72x82 | 164x94x82 | 86х139х82 | |
| Масса не более, кг | 1,6 | |||
| Гарантийный срок службы/эксплуатации, лет | 4/3 | |||
| Аналог пробковых кранов по ОСТ 24.290.16-86 | Э-220, Э-220А | Э-195 | 424А | |
 |  |

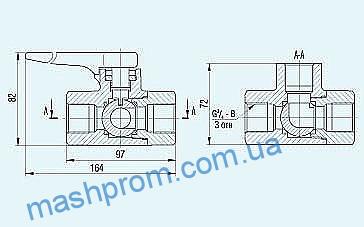

Сборочный чертеж трехходового крана 4325 |
 |  |

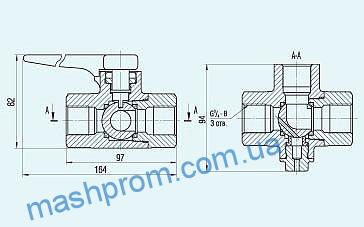

Сборочный чертеж трехходового крана 4326 |
 |  |

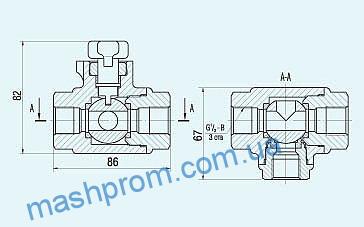

Сборочный чертеж трехходового крана 4327 |
