![Резисторы типа ЛР](https://www.mashprom.com.ua/wp-content/uploads/2014/08/98_mid.jpg)

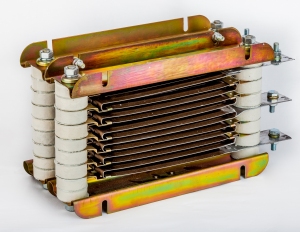

Резисторы типа ЛР
ТУ 3458-178-07503247-97
Предназначены для ослабления магнитного поля тяговых электродвигателей и ограничения тока в цепях заряда аккумуляторной батареи и пуска компрессора.
Вид климатического исполнения УХЛЗ по ГОСТ 15150-69.
Наименование параметра | Типоисполнение резисторов | |||||||||
ЛР-9110П | ЛР-9116П | ЛР-9120П | ЛР-9230П | ЛР-9231П | ЛР-9233П | ЛР-9235П | ЛР-9236П | ЛР-9237П | ЛР-9238П | |
Номинальное напряжение изоляции, В | 750 | 1000 | 750 | 1000 | 1000 | 1000 | 750 | 1000 | 750 | 750 |
Номинальный ток, А | 220 300 | 130 | 220 300 | 425 | 425 | 130 | 500 450 500 450 | 326 312 | 430 380 | 430 380 |
Сопротивление ступеней, Ом | 0,02 0,0092 | 0,089 0,0445 | 0,0225 0,011 | 0,0114 0,0066 | 0,0132 0,0066 | 0,178 0,133 | 0,0074 0,0022 0,0066 0,0018 | 0,0303 0,0153 | 0,0089 0,003 | 0,0092 0,003 |
Мощность, кВт | 1,8 | 2,1 | 2,1 | 2,0 | 2,4 | 3,0 | 1,9 | 3,2 | 1,6 | 1,7 |
Масса, кг | 4,3 | 4,5 | 4,4 | 11 | 11 | 10 | 15 | 12 | 10 | 10 |
Применяются на тепловозах: | 2ТЭ10В 2ТЭ116, ТЭП60, 2М62 | 2ТЭ116 | 2ТЭ10В 2ТЭ116, ТЭП60, ТЭП70, 2М62 | 2ТЭ116, ТЭП70 | 2ТЭ116, ТЭП70 | 2ТЭ10В, 2ТЭ116, ТЭП60, ТЭП70, ТЭМ18, ТЭМ7А, 2М62 | ТЭМ7А | ТЭМ18 | ТЭМ7А | ТЭМ7А |
