| Перегрузочная способность: | Циклические воздействия: |
| — однократные перегрузки 30 IНом в течение 1сек. — по спецзаказу до 60 IНом в течение 1сек в увеличенных корпусах. | — 30 IНом, два импульса длительностью 1сек с перерывом в 2сек. |

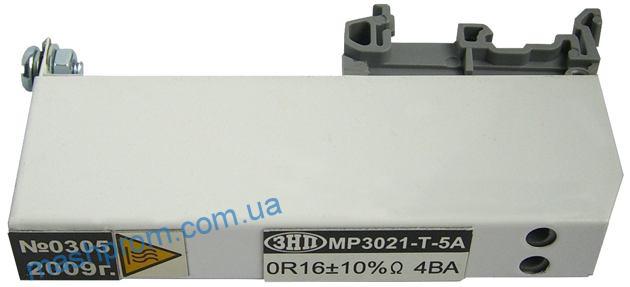

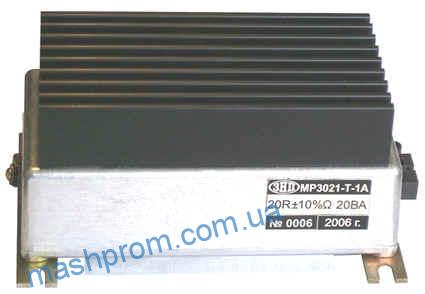

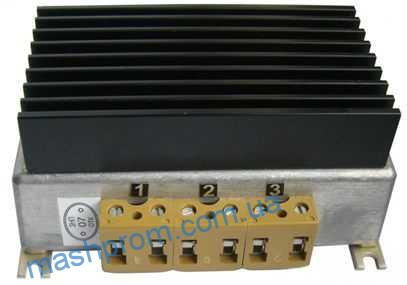

Выпускаются по ТУ 6199 — 022 — 16851585 — 2005 , сертификат соответствия РОСС RU.АЯ24.Н32346. Предназначены для догрузки измерительных трансформаторов тока с номинальными токами выходных обмоток 1А и 5А. Данные резисторы не вызывают дополнительной угловой погрешности. Изготавливаются в 1 и 3 фазном исполнении.
Технические характеристики

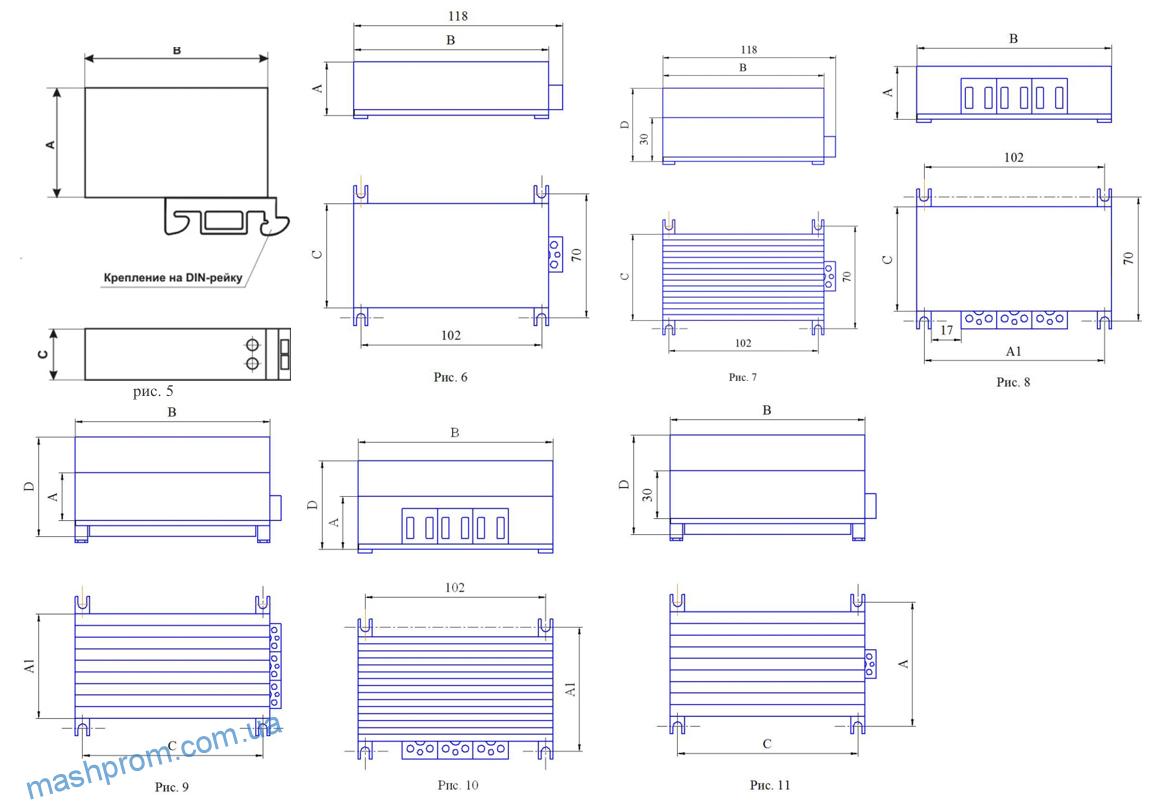

Номинальные мощности и габаритные размеры соответствуют табличным значениям и рисункам.
| Номинальный ток выходной обмотки трансформатора, А, | Обозначение | Номинальная мощность рассеивания, ВА | Габаритные размеры, мм | Масса, кг, не более | № рис. | ||||
| А | A1 | В | С | D | |||||
| 1А | МР3021-Т-1А-1ВА | 1 | 30 | — | 90 | 14 | — | 0,10 | 5 |
| 1А | МР3021-Т-1А-2; 3; 4ВА | 2; 3 или 4 | 30 | — | 90 | 14 | — | 0,10 | 5 |
| 1А | МР3021-Т-1А-5ВА | 5 | 30 | — | 90 | 14 | — | 0,15 | 5 |
| 1А | МР3021-Т-1А-10; 15ВА | 10 или 15 | 30 | — | 111 | 60 | — | 0,3 | 6 |
| 1А | МР3021-Т-1А-20; 30ВА | 20 или 30 | 102 | — | 119 | 112 | 62 | 0,45 | 11 |
| 1А Трехфазные | МР3021-Т-1А-(3х2; 3; 4)ВА | 3х2; 3х3 или 3х4 | 30 | 102 | 111 | 60 | — | 0,2 | 8 |
| 1А Трехфазные | МР3021-Т-1А-(3х5)ВА | 3х5 | 30 | 70 | 111 | — | 56 | 0,3 | 10 |
| 1А Трехфазные | МР3021-Т-1А-(3х10)ВА | 3х10 | 34 | 104 | 119 | — | 70 | 0,65 | 10 |
| 1А Трехфазные | МР3021-Т-1А-(3х15; 20; 30)ВА | 3х15; 3х20 или 3х30 | 38 | 128 | 186 | 176 | 74 | 1,2 | 9 |
| 5А | МР3021-Т-5А-1; 1,5; 2ВА | 1; 1,5 или 2 | 30 | — | 90 | 14 | — | 0,1 | 5 |
| 5А | МР3021-Т-5А-2,5; 3; 4; 5ВА | 2,5; 3; 4 или 5 | 30 | — | 90 | 14 | — | 0,11 | 5 |
| 5А | МР3021-Т-5А-10ВА | 10 | 30 | — | 111 | 60 | — | 0,3 | 6 |
| 5А | МР3021-Т-5А-15ВА | 15 | — | — | 111 | 60 | 62 | 0,4 | 7 |
| 5А | МР3021-Т-5А-20; 30ВА | 20 или 30 | 102 | — | 119 | 112 | 74 | 0,45 | 11 |
| 5А Трехфазные | МР3021-Т-5А-(3х2; 2,5; 3; 4)ВА | 3х2; 3х2,5 или 3х4 | 30 | 102 | 111 | 60 | — | 0,35 | 8 |
| 5А Трехфазные | МР3021-Т-5А-(3х5)ВА | 3х5 | 30 | 70 | 111 | — | 56 | 0,45 | 10 |
| 5А Трехфазные | МР3021-Т-5А-(3х10; 15)ВА | 3х10 или 3х15 | 34 | 104 | 119 | — | 70 | 1,0 | 9 |
| 5А Трехфазные | МР3021-Т-5А-(3х20; 30)ВА | 3х20 или 3х30 | 38 | 128 | 186 | 176 | 74 | 1,2 | 9 |
- Допускаемая погрешность номинального значения рассеиваемой мощности ± 10 % .
- Максимальный непрерывный ток составляет 1,2 IНом.
- Перегрузочная способность: однократные перегрузки 30 IНом в течение 1сек. По спецзаказу до 60 IНом в течение 1сек в увеличенных корпусах. Циклические воздействия: 30 IНом, два импульса длительностью 1сек с перерывом в 2сек.
- Рабочий диапазон температур от – 40 до +60°С. Относительная влажность до 90% при температуре 25°С.
По заказу могут быть изготовлены резисторы с другими значениями мощности, но не более 30ВА на фазу.
Крепление догрузочных резисторов мощностью до 5ВА предусмотрено на DIN–рейку шириной 35мм, свыше 5ВА — винтами.
Пример обозначения при заказе догрузочного резистора для трансформатора тока (Т) с номинальным током 1А и мощностью 5ВА:
для однофазных — МР3021-Т-1А-5ВА, для трехфазных — МР3021-Т-1А-(3х5)ВА.
Патент РФ №2262761.
