Многозонный цифровой датчик температуры МЦДТ 0922 (далее – МЦДТ 0922) предназначен для одновременного измерения температуры в нескольких точках объекта, расположение которых определяется конструкцией объекта.
МЦДТ 0922 предназначен для полевого определения температуры грунтов по ГОСТ 25358-82, где требуется получить информацию о конкретных данных температуры мерзлых, промерзающих и протаивающих грунтов.
Область применения:
Объекты теплоэнергетики, машиностроение, нефтяная промышленность и другие отрасли промышленности.
МЦДТ 0922 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных – портативный контроллер цифровых датчиков ПКЦД-1/16 (далее ПКЦД-1/16) или на другое совместимое с МЦДТ 0922 считывающее устройство. Допускается использование одного прибора ПКЦД-1/16 для работы с несколькими МЦДТ 0922.
МЦДТ 0922 соответствует требованиям действующей конструкторской документации МКСН.405226.001 и является многозонным (от 2 до 256 зон), восстанавливаемым, ремонтируемым в условиях предприятия изготовителя, однофункциональным изделием. Количество зон измерения соответствует количеству измерительных преобразователей МЦДТ 0922. Корпуса измерительных преобразователей электрически изолированы.
Рабочие условия эксплуатации:
- Температура, °С: -50…+85
- Относительная влажность воздуха при 40 °С, %: 100
- Устойчивость и прочность к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 (группа исполнения): N1
| Технические характеристики: | |
|---|---|
| Рабочий диапазон измеряемых температур, °C, | -50 …+100 |
| Пределы допускаемой абсолютной погрешности: от -50…-25 включ., °С, не более св. -25 …+25 включ., °С, не более св. +25…+100 включ., °С, не более | ± (0,2 + 0,011 (|t| — 25) ) ± 0,2 ± (0,2 + 0,011 (|t| — 25) ) |
| Показатель тепловой инерции, °С, не более | 25 |
| Материал защитной арматуры: | сталь 12Х18Н10Т |
| Вид климатического исполнения по ГОСТ 15150-69 | У1, У3, Т1, Т3 |
| Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 | IP56 |
| Средняя наработка до отказа, ч, не менее | 36000 |
| Устойчивость к вибрации по ГОСТ Р 52931-2008 | N1 |
| Количество зон | от 2-х до 256 |
| Общая длина | до 100 м. |
| Длина зоны (нумерация зон со стороны розетки ХS1), мм | Выбирается по таблице 1 |
| Примечание — t — абсолютное значение температуры, °C, без учета знака | |
Количество и длина зон определяется заказчиком, либо выбирается по таблице
Комплектность:
- многозонный цифровой датчик температуры МЦДТ 0922;
- паспорт.
Порядок записи при заказе:
«МЦДТ 0922-0Х.0Х ХХ»
1 2
1 — Конструктивное исполнение (см.таблицу)
2 — Климатическое исполнение
Пример записи при заказе:
«МЦДТ 0922-01.02 У1»
| Конструктивное исполнение | -00.01 | -00.02 | -01.01 | -01.02 | |
| Длина зоны, мм | L1 | 2000 | 3000 | ||
| L2 | 2500 | 4000 | |||
| L3 | 3000 | 5000 | |||
| L4 | 3500 | 6000 | |||
| L5 | 4000 | 7000 | |||
| L6 | 4500 | 8000 | |||
| L7 | 5000 | 9000 | |||
| L8 | 6000 | 10000 | |||
| L9 | 7000 | 11000 | |||
| L10 | 8000 | 12000 | |||
| L11 | 9000 | — | |||
| L12 | 10000 | — | |||
| L13 | 11000 | — | |||
| L14 | 12000 | — | |||
| Количество зон, n | 14 | 10 | |||
| Длина измертельной зоны l, мм | 10000 | 9000 | |||
| Общая длина L, мм | 12035 | ||||
| Маркировка измерительных преобразователей, начиная со стороны розетки ХS1 | по длине участка измерительной зоны l, м | по порядковому номеру | по длине участка измерительной зоны l, м | по порядковому номеру | |
| Масса, кг, не более | 0,69 | 0,61 | |||

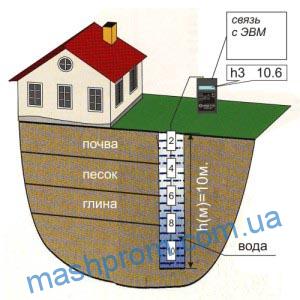

Схема использования МЦДТ 0922 с ПКЦД-1/16
Для считывания результатов измерения с цифровых датчиков температуры, посредством однопроводной линии передачи данных используется многоканальный портативный контроллер цифровых датчиков ПКЦД-1/16.
