Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые М-3ВУ, В-3ВУ и МВ-3ВУ предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, ацетилена, сереводородсодержащих сред, хладонов 12, 13, 22, 142, 502, 134а и 404а, газоводонефтяной эмульсии, нефти и нефтепродуктов в промышленных установках, в судовых системах и гидравлических бурильных и насосных установках.
| Технические характеристики: | |
|---|---|
| Диапазоны показаний приборов: | |
| М-3ВУ | от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2 |
| В-3ВУ | от -1; -0,6 до 0 кгс/см2 |
| МВ-3ВУ | от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2 |
| По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9кгс/см2) | |
| Диаметр корпуса | 100 мм |
| Класс точности приборов | 1,5 (по заказу — 1,0) |
| Степень защиты | IP53 |
| Масса приборов | не более 0,8 кг |
| Средний срок службы | 8 лет |
| Материалы деталей: | |
| корпус | алюминиевый сплав |
| стекло | оконное |
| трубчатая пружина | медный сплав, железо-никелевый сплав* |
| держатель | медный сплав, нержавеющая сталь* |
| механизм | бронза, нержавеющая сталь* |
| *детали прибора производятся из разных материалов | |
| Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 120 Гц с амплитудой до 0,15 мм и ускорением 19,6 м/с2 (группа V4 по ГОСТ 12997-84). Примечание: Приборы выдерживают также вибрацию частотой от 120 до 250 Гц при виброускорении 3 м/с2 | |
| Климатическое исполнение по ГОСТ 15150-69 | |
| У2 | по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -60 до +70°С) |
| Фланец для крепления прибора на панели | |
| -//- | по умолчанию приборы поставляются без фланца |
| Ф | по заказу приборы поставляются с задним расположением фланца |
| Измеряемая среда | |
| -//- | по умолчанию жидкость, пар, газ, в том числе пропан бутан |
| «кислород» | по заказу исполнение для измерения давления жидкого, газообразного кислорода |
| «ацетилен» | по заказу исполнение для измерения давления ацетилена |
| «хладон» | по заказу исполнение для измерения давления хладонов (в примечании к заказу укажите необходимсоть дополнительной температурной шкалы) |
| Резьба присоединительного штуцера | |
| -//- | по умолчанию метрическая резьба М20х1,5-8g |
| G1/2-B | по заказу дюймовая резьба |
| R1/2 | по заказу коническая резьба |
| Технологическая черта на шкале | |
| -//- | по умолчанию без черты |
| «черта» | по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке) |
| Демпфер для гашения пульсирующего давления | |
| -//- | по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно |
| демпфер | по заказу демпфер устанавливается прибор с любым диапазоном показаний |
Чертежи:
М-3ВУ — радиальное расположение штуцера без фланца

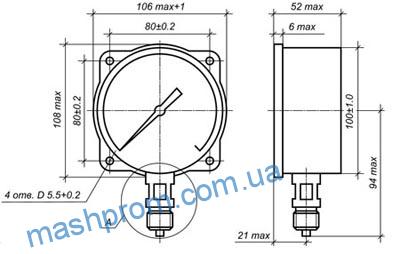

М-3ВУ — радиальное расположение штуцера с задним фланцем
М-3ВУ — присоединительный штуцер
