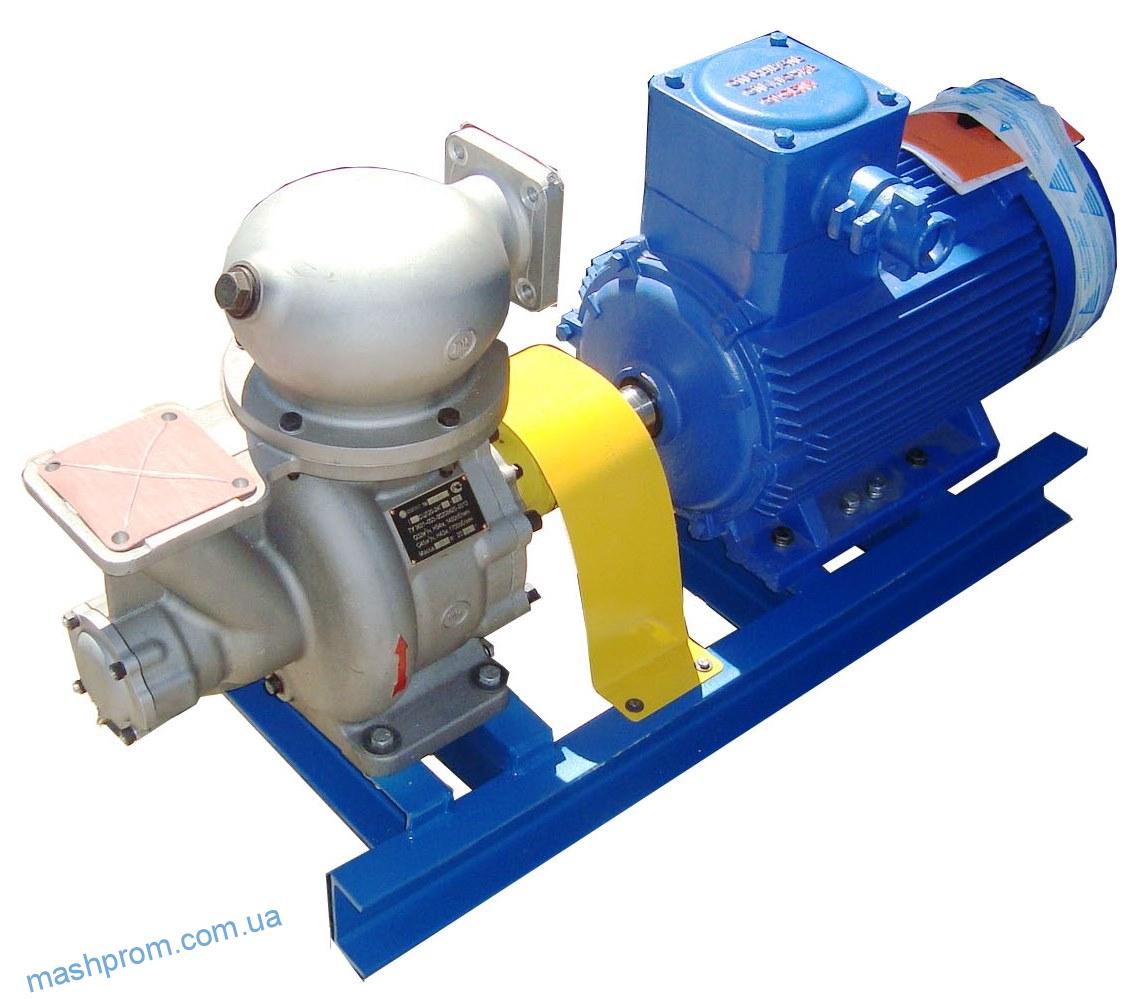

Самовсасывающий насосный агрегат АСЦЛ-20-24 работает от электродвигателя мощностью 18,5 или 22 квт и предназначен для перекачивания чистых без механических примесей жидкостей: воды, бензина, керосина, спирта, продукта ТМ-285 и других нейтральных жидкостей вязкость не более 2*10^-5 м²/с и температурой от 233 К до 323 К  (от –40 °С до +50 °С) и плотностью не более 1000 кг/м³.

Насос СЦЛ-20-24 — самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный.

Первая ступень — центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества.

Вторая ступень — вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса.

Самовсасывание осуществляется специальным устройством  (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала — торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.

Памятка потребителю насосного агрегата АСЦЛ-20-24

Внимание: усилие трубопровода не должно передовать насосу. Не запускать насос при закрытой напорной задвижке. Пуск не заполненного жидкостью насоса запрещён. Не допускайте работу насоса в режиме самовсасывания более 5 мин. Жидкость, находящаяся в насосе, нагреется и может произойти заклинивание рабочей части.

По специальному заказу насос СЦЛ 20/24 может быть агрегатирован дизельным двигателем внутреннего сгорания.
