ТУ 3184-016-10785350-2007
Применяются для надежного соединения труб с тормозной арматурой, тормозными приборами и труб между собой без
нарезания резьбы на трубах для пассажирского вагона.
Применение безрезьбовых соединений труб снижает затраты на ремонт, повышает надежность и
герметичность соединений воздухопровода, упрощает их обслуживание.
Эластичный материал, применяемый в качестве уплотнений, компенсирует неровности на
поверхности труб, а также компенсирует негативное влияние вибрационных и ударных нагрузок во
время движения поезда.
- 6 лет гарантии
- легкая сборка, не требующая подгонки длины труб и нарезания на них резьбы
- не требуется специальный инструмент и высокая квалификация персонала
- низкие затраты на обслуживание
- минимизация напряжений, возникающих при монтаже и эксплуатации, приводящих к излому подводящей трубы
- высокая надежность соединения
| Параметры | Условный номер | |||
|---|---|---|---|---|
| 5001 | 5002 | 5003 | ||
| Присоединительная резьба (размеры) | G ¾–B | G1–B | ||
| Максимальное рабочее давление, МПа (кгс/см²) | 1,0 (10) | |||
| Интервал рабочих температур, °С | ± 60 | |||
| Условный проход, мм | 15 | 25 | ||
| Размер под ключ, мм | 36 | 46 | ||
| Габаритные размеры, мм | 75х42 | 70х42 | 105х53 | |
| Масса не более, кг | 0,3 | 0,5 | ||
| Гарантийный срок службы/эксплуатации, лет | 6/6 | |||
| Назначенный срок службы, лет | 28 | |||
 |  |
Сборочный чертёж ниппеля 5001 |
 |  |

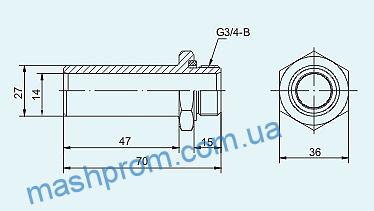

Сборочный чертёж ниппеля 5002 |
 |  |

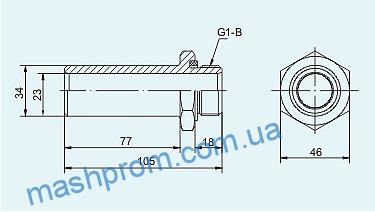

Сборочный чертёж ниппеля 5003 |
