Состав установки по основным узлам:
1.Приемный бак продукт
2.Насос центробежный продукта
3.Аппарт пластинчатый (бессклеевое соединение уплотнения с пластиной)
4.Выдерживатель
5.Клапан переключающийся для продукта
6.Система водоподготовки (инжекторная или через пластинчатый теплообменник)
7.Запорная и регулирующая арматура для теплоносителя
8.Запорная и регулирующая арматура для хладоносителя

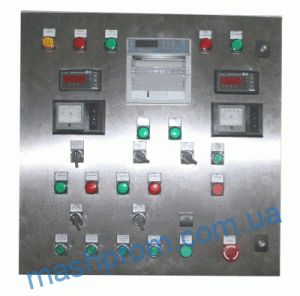

9.Пульт управления установкой (релейная или аналоговая схема)
Продукт | Молоко и кисломолочная продукция |
Производительность, л/час | 10 000 |
Температура продукта на входе в аппарат,оС | +8…10 |
Температура пастеризации продукта,оС | +76…+85 |
Температура подачи продукта на сепаратор,оС | +45…+55 |
Температура подачи на гомогенизатор,оС | +65…+75 |
Температура выходящего продукта (регулируется),оС | +4…+6 |
Время выдержки при температуре пастеризации, сек | от 20 до 400 сек и выше |
Коэффициент регенерации, % | 80…85 |
Теплоноситель: первичный вторичный | Пар Горячая вода |
Давление пара перед приборами регулирования, МПа | 0,3…0,4 |
Расход пара для пастеризации, кг/ч | 180…200 |
Температура горячей воды,оС | +90…+95 |
Кратность расхода горячей воды | 2,5 …3 |
Хладоноситель | Ледяная вода |
Температура хладоносителя, поступающего на охлаждение,оС | 0…2 |
Давление, МПа | 0,3…0,4 |
Кратность | 3 |
Сжатый воздух: | |
Давление, МПа | 0,3…0,4 |
Расход, м3/час | 0,5…1,0 |
Количество пластин АГ-2 (бесклеевое соединение РТИ) | 271 |
Размер резьбы патрубков подсоединения: | |
Продукт (вход и выход из установки) | Rd78х1/6″ (Dу 50) |
Продукт (отводы на сепаратор-молокоочиститель, гомогенизатор) | Rd78х1/6″ (Dу 50) |
Теплоноситель (вход фланцевой / выход) | Dу 50/ Труб. 1″ |
Хладоноситель (вход и выход) | Rd78х1/6″ (Dу 50) |
Емкость приемного бака-балансера, л | 120 |
Габаритные размеры установки, мм | 4000х1700х2400 |
Масса, кг | 1500 |
Система автоматики | Пневмоэлектрическая |
Приборы контроля регулирования системы управления обеспечивают:
— Автоматический возврат недопастеризованного продукта на повторную пастеризацию.
— Автоматическое поддержание заданной температуры пастеризации.
— Автоматический возврат в приемный бак:
— недопастеризованного продукта (с возможностью отключения);
— недоохлажденного продукта (с возможностью отключения);
— охлажденного продукта при достижении нижнего уровня в приемном баке (с возможностью отключения).
— Автоматическую временную запись температуры пастеризации продукта, отвода на сепаратор-очиститель и температуры на выходе из установки.
— Световую индикацию рабочих режимов и звуковую сигнализацию аварийных режимов установки.
— Световую индикацию уровня продукта в баке-балансере.
— Возможность работы установки в автоматическом и ручном режимах.
Установка полностью собрана на раме из нержавеющей стали и полностью подключена электрически и механически, проверена на заводе на стенде. Пульт управления установкой располагается в шкафу из нержавеющей стали.Все детали установки, контактирующие с продуктом, изготовлены из никелесодержащей нержавеющей стали марки 12Х18Н10Т (или стали AISI 304)ГОСТ 5632-72 и резины марки 51-3050 ТУ 38-1051705-86, разрешенной Минздравом РФ для контакта с пищевыми жидкостями. Вся сварка установки выполнена в среде инертного газа с внутренним поддувом, что обеспечивает необходимые санитарные условия и устраняет риск загрязнения продукта на сварных соединениях.Конструкция теплообменников и других элементов установки исключает возможность попадания в продукт во время работы через уплотнительные элементы не стерильных сервисных сред (вода, пар, воздух).
