Новые драйверы — предназначены для производства дешевых офисных светильников IP20;
наиболее выгодно его приобретать в составе комплекта: ИПС + 4 светодиодных линейки
Пульсации светового потока ~0,1%
Оказывает прямое влияние на электробезопасность светильника: гальваническая изоляция и соответствие стандартам Таможенного Союза по электромагнитной безопасности
Оказывает прямое влияние на повышение энергоэффективности светильника: — КПД ~87%;
— PF ~98;
— соответствие стандартам СТБ по гармоникам сетевого тока
Ресурс работы 50 000 часов
Гарантия 3 года
В Базовую версию включено: Корректор мощности + Гальваническая изоляция + Пульсации не более 1% + Соответствие ЭМС в диапазоне от 9 кГц до 30 МГц + Защита от КЗ и ХХ
| ВЕРСИЯ | ВИД ИПС | ||||||||||||||
| ТИП В IP20 | ТИП A IP20 | ||||||||||||||
|
| ||||||||||||||
| Базовая версия |
|
| |||||||||||||
Технические характеристики
| Модель\Спецификация | ИПС30-300Т IP20 ОФИС | ИПС30-350Т IP20 ОФИС | ИПС39-300Т IP20 ОФИС | ИПС39-350Т IP20 ОФИС | |
| Выходные параметры | Выходной ток | 0,30 А ±7% | 0,35 А ±7% | 0,30 А ±7% @ (100 В — 125 В) 0,31 А ±7% @ (80 В — 100 В) | 0,35 А ±7% @ (90 В — 110 В) 0,36 А ±7% @ (70 В — 90 В) |
| Допустимый диапазон выходного напряжения | 70 В — 100 В | 70 В — 85 В | 80 В — 125 В | 70 В-110 В | |
| Пульсации выходного тока | <3 мА | <3,5 мА | <3 мА | <3,5 мА | |
| Пульсации светового потока светильника | <2% | ||||
| Время включения | 1 с | ||||
| Максимальная выходная мощность | 30 Вт | 39 Вт | |||
| Входные параметры | Максимально потребляемая мощность с учетом КПД драйвера из сети | 35 Вт | 44 Вт | ||
| Напряжение питания | 198 В — 242 В АС | ||||
| Предельный диапазон входных напряжений 1 | 176В — 264В АС | ||||
| Активный корректор мощности | есть | ||||
| Частота напряжения питания | 50 Гц — 60 Гц | ||||
| Коэффициент мощности 2 | ~ 0,97 | ||||
| КПД 2 | ~ 87% | ||||
| Потребляемый ток | 0,16 А | 0,21 А | |||
| Пусковой ток | <0,4 А max | ||||
| Ток утечки | <0,7 мА | ||||
| Электромагнитная совместимость (радиопомехи) | ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013 | ||||
| Защита | Защита от холостого хода | есть, восстанавливается автоматически | |||
| Превышение выходного напряжения, восстанавливается автоматически | >130 В | >110 В | >145 В | >150 В | |
| Защита от короткого замыкания | есть, восстанавливается автоматически | ||||
| Условия эксплуатации | Температура окружающей среды | от -20°C до +40°С | |||
| Влажность | <95%, без конденсата | ||||
| Вибрационные нагрузки, не более | 0,5-35 Гц, 5м/с2, 30 мин | ||||

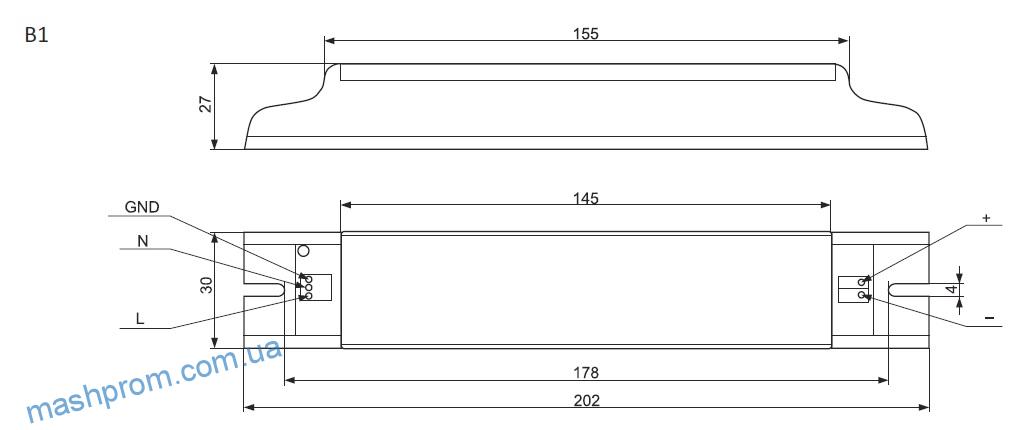

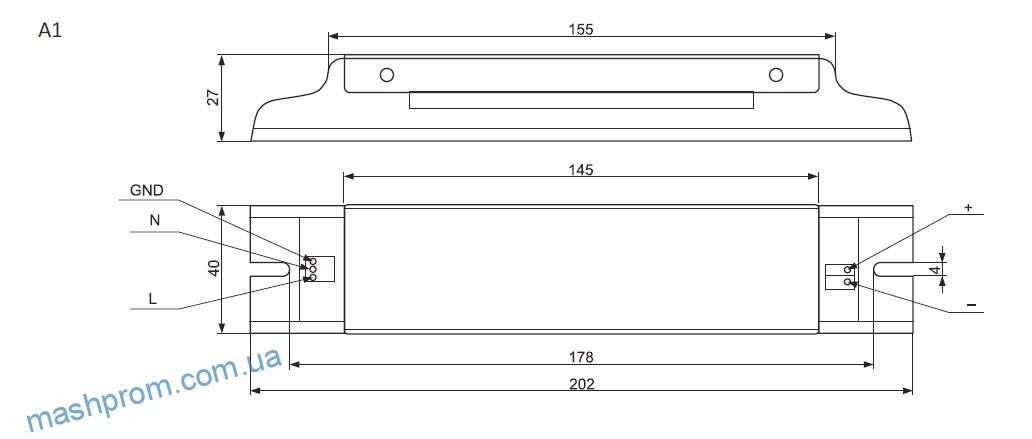

| Тип подключения | быстрозажимные разъемные клеммные колодки (см.чертеж) | ||||
| Безопасность | Гальваническая изоляция | есть | |||
| Пробивное напряжение (вход-выход); (вход-земля); (выход-земля) | >1,5 кВ АС | ||||
| Сопротивление изоляции (между токовыведущими частями и корпусом) | >200 МОм | ||||
| Стандарты по общим требованиям и безопасности | Соответствует СТБ IEC 61347-1:2007 IDT/ГОСТ Р МЭК 6 1347-1-2011; IEC 61347-2-13:2006 IDT/ГОСТ Р МЭК 61347-2-13-2001 | ||||
| Габариты | Размеры ИПС (ДхШхВ), мм | 202х30х28 (тип В) | |||
| Упаковка (коробка, ДхШхВ), мм | 310x205x143 | ||||
| Вес, объем | 0,146 кг/шт./7,5 кг — коробка/0,012 м3 — коробка (50 шт. в коробке) | ||||
| Прочее | Условия хранения | от -60°С до +85°С | |||
| Расчетное время работы на отказ | 50000 ч | ||||
| Гарантия завода-изготовителя | 3 года со дня ввода в эксплуатацию изделия, но не >4 лет с даты поставки | ||||
Все параметры измерены при напряжении питания 220В AC и номинальной нагрузке при 25° С окружающей среды.
- диапазон эксплуатации ИПС, при котором могут не выполняться заявленные характеристики источника, но обспечивается работоспособность

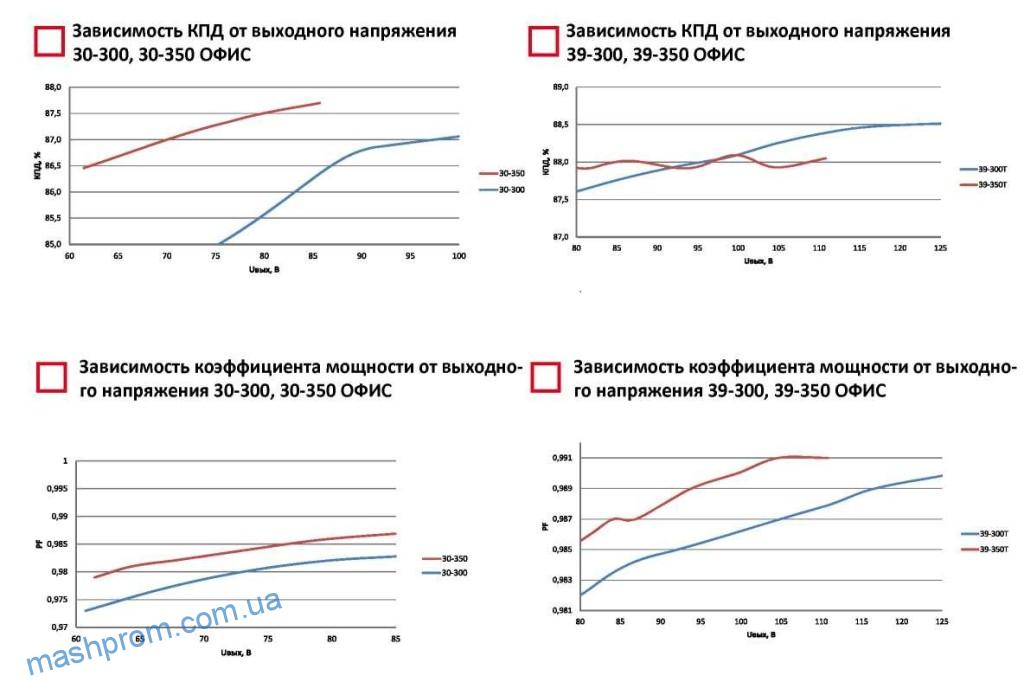

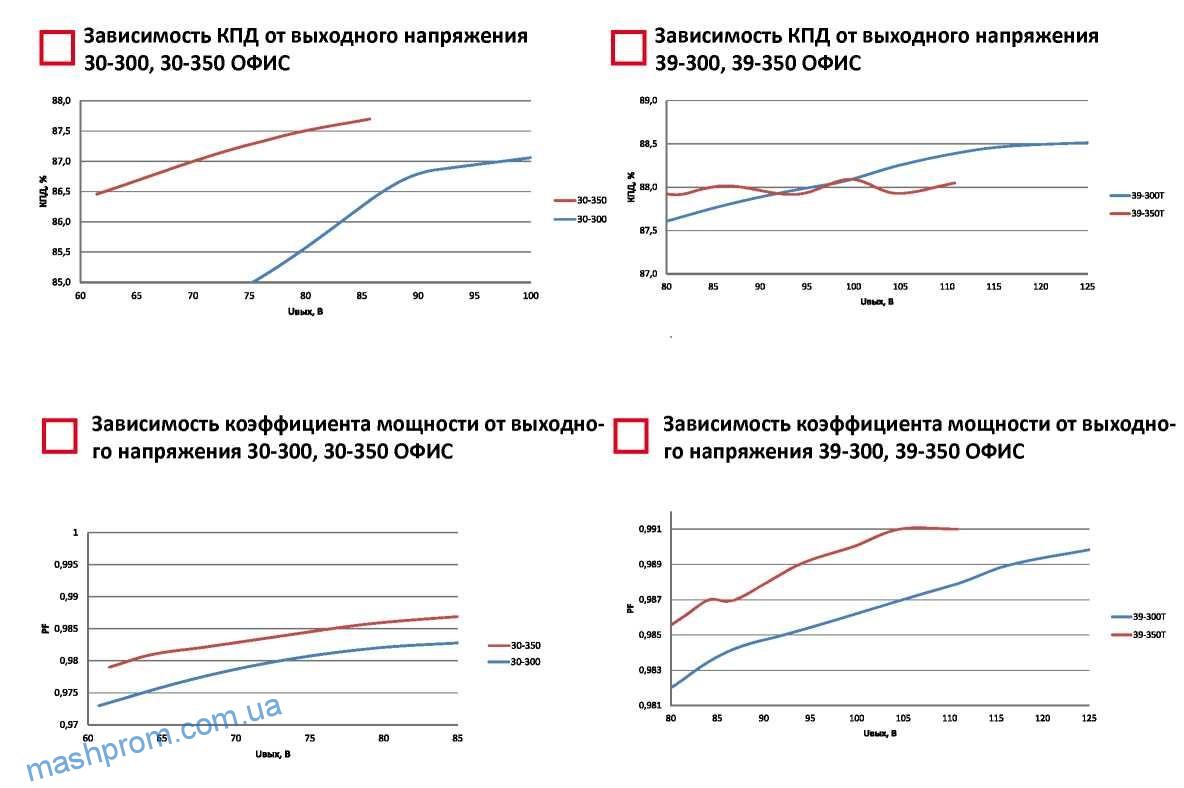

- смотри график
При входном напряжении ниже допустимого характеристики драйвера могут изменяться.
Источник питания считается компонентом, который работает в комбинации с конечным прибором (светильником). Характеристики ЭМС будут зависеть от работы прибора (светильника) в сборе. Производители, которые будут использовать источник при сборке должны в инструкции к конечному оборудованию учитывать возможные изменения в значениях ЭМС
