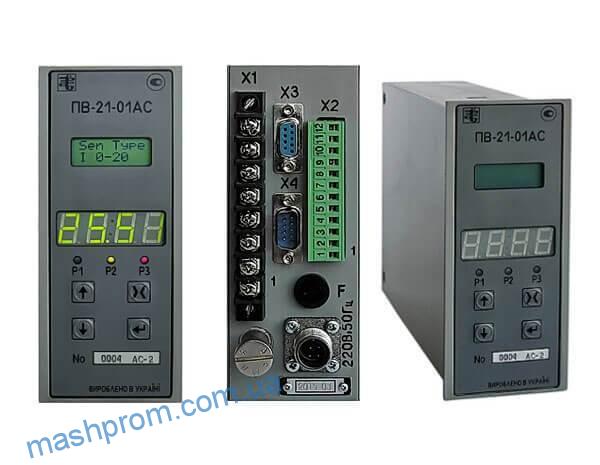

Основным применением преобразователя измерительного ПВ-21АС является управление технологическими процессами в автоматизированных системах на атомных электростациях и других объектах промышленности.
Преобразователь предназначен для:
- измерения и преобразования сигналов первичных преобразователей, а именно термопреобразователей сопротивления, преобразователей термоэлектрических, измерительных преобразователей с унифицированными выходными сигналами постоянного тока и напряжения в унифицированные сигналы постоянного тока;
- индикации текущего значения измеряемой величины в физических единицах; многопозиционного регулирования измеряемой величины;
- функциональной и аварийной сигнализации питания внешних измерительных преобразователей с унифицированным сигналом и других устройств от встроенного блока питания;
- передачи результатов измерения через интерфейс RS-485 по протоколу MODBUS.
Основные функции и особенности:
- простота настройки благодаря выведению текстовой информации на символьном двухстрочном индикаторе;
- подключения термопреобразователей сопротивления по 3-х ведущей схеме, таких как: 50М, 100М, 50П, 100П, Pt50, Pt100;
- подключение преобразователей термоэлектрических градуировки: L (ХК), J (ЗК), K (ПА), S (ПП), R (ЧП), N (НН), B (ПР), A-1 (ВР);
- входные сигналы постоянного тока 0 … 5 мА, 0 … 20 мА или 4 … 20 мА;
- входные сигналы напряжения постоянного тока 0 … 100. 0 … 1000 мВ;
- выходные сигналы постоянного тока 0 … 5 мА, 0 … 20 мА или 4 … 20 мА с возможностью изменения масштаба диапазона;
- все входящие и исходящие круга гальванически развязаны между собой;
- возможность подключения термопреобразователя сопротивления для компенсации холодных спаев преобразователей термоэлектрических;
- три канала регулирования с независимой настройкой каждого канала на срабатывание исполнительных реле с любой из трех уставок;
- встроенный блок питания напряжением 12В (ПВ-21-01АС) или 24В (ПВ-21-02АС );
- диагностика и сигнализация измерительного канала.
Технические характеристики Преобразователя измерительного типа ПВ-21АС
| 1. Напряжение питания АС : | 220В (-44В, +33В), (50±1) Гц |
| 2. Потребляемая мощность, не более, ВА | 10 |
| 3. Класс безопасности | 2Н |
| 4. Категория сейсмостойкости | 1 |
| 5. Средний срок службы, не менее, лет | 12 |
| 6. способ крепления | щитовой монтаж |
| 7. Температура окружающей среды, °С | от -10 до 50 |
| 8. Масса, не более, кг | 1,8 |
| 9. Влажность окружающей среды при температуре +35 °С, % | 95 |

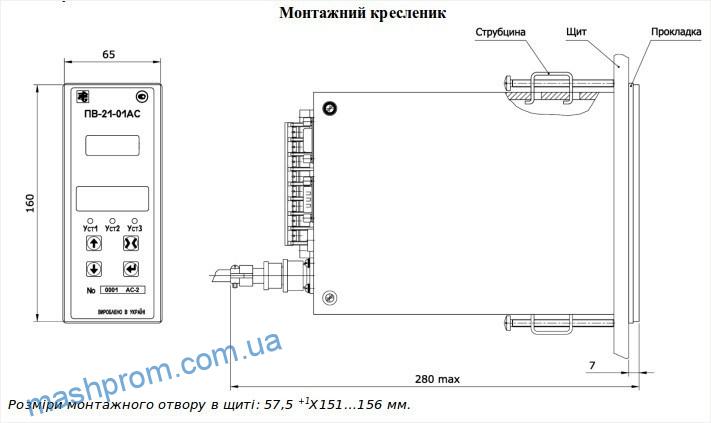

| 10. Корпус металлический. Габаритные размеры (ДхВхШ), мм | 244х160х65 |
