Преобразователи интерфейса USB ↔ RS-485 предназначены для конфигурирования оповещателя «ЭКРАН-ИНФО» и связи ПКП «Дозор-1А» с ПК, с целью его настройки и передачи (чтения и записи) информации при работе с различными прикладными программами. При этом пользователю становятся доступны следующие функции:
- Запись созданной конфигурации в оповещатель «ЭКРАН-ИНФО или в ПКП «Дозор-1А»
- Чтение уже имеющейся в приборе или оповещателе конфигурации
- Для ПКП «Дозор-1А», чтение журнала событий, мониторинг состояние системы, обновление прошивки

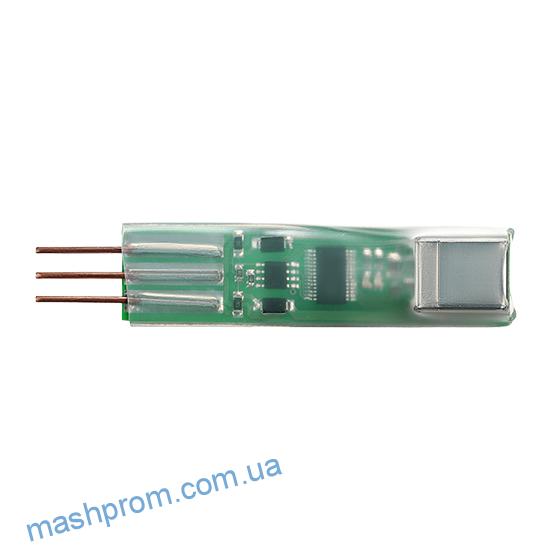

ПИ1 — Подключение к компьютеру одного или группы приборов Дозор-1А для работы с программным обеспечением. ПИ1 подключается непосредственно к разъемам прибора. Длина линии связи между ПИ1 и компьютером может достигать нескольких метров (1-2 м).

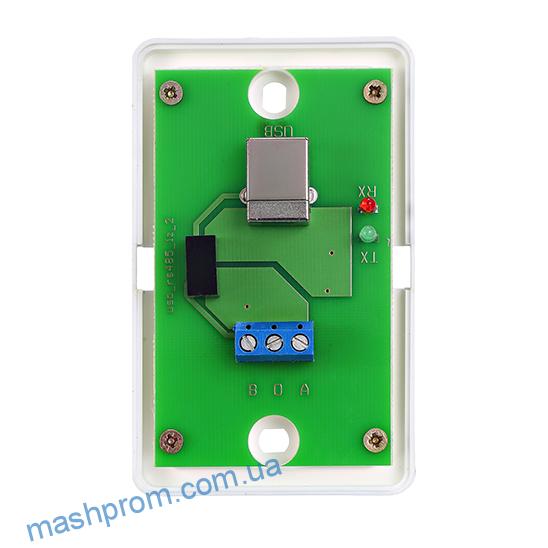

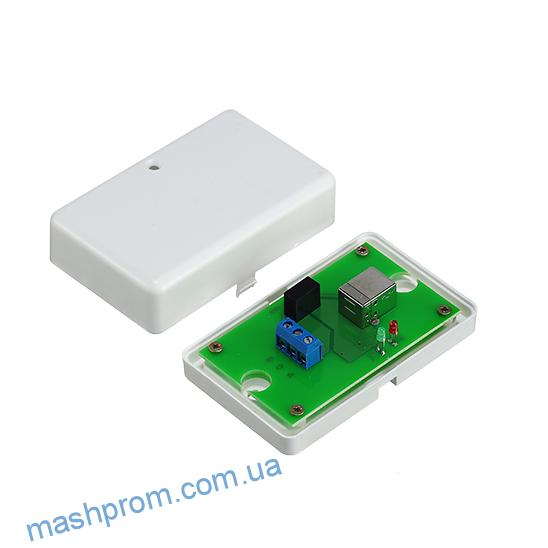

ПИ2 — отличается от ПИ1 наличием гальванической развязки, что делает связь значительно более помехоустойчивой и позволяет прокладывать линии (RS-485) от ПКП-1А до ПИ2 длиной до нескольких километров.

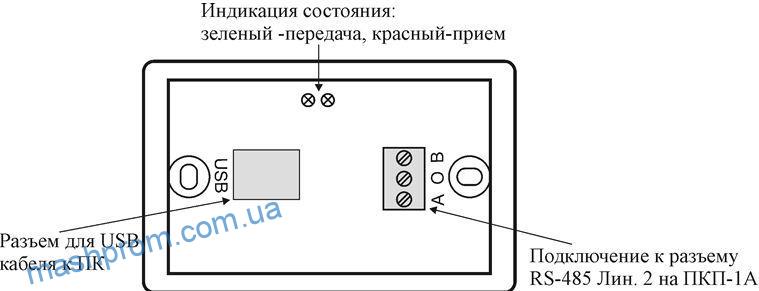

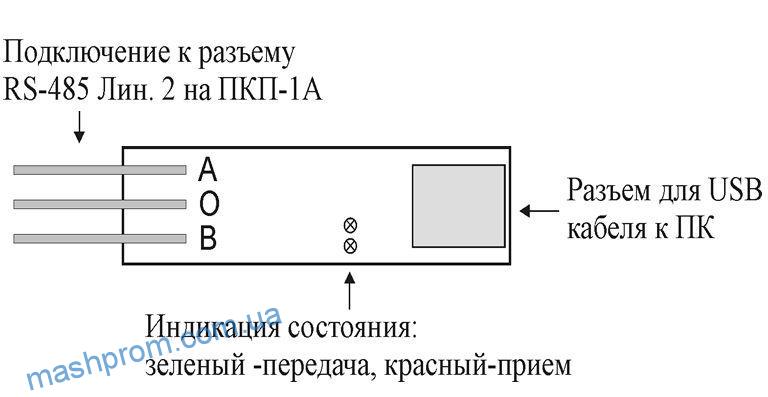

Схема преобразователей интерфейса ПИ1 и ПИ2:

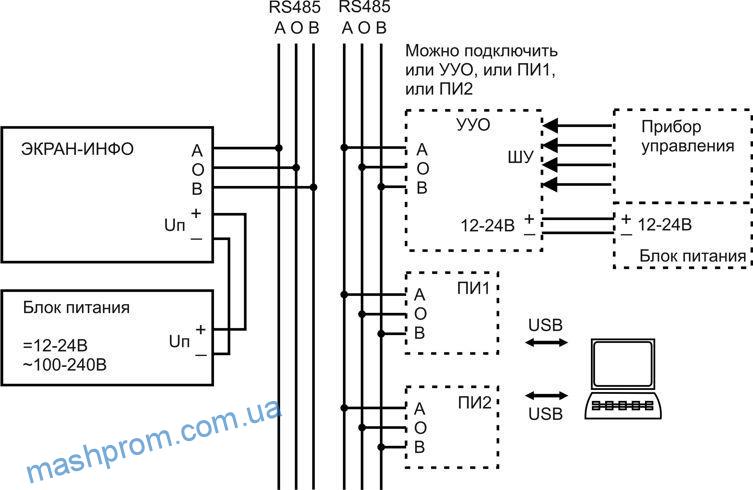

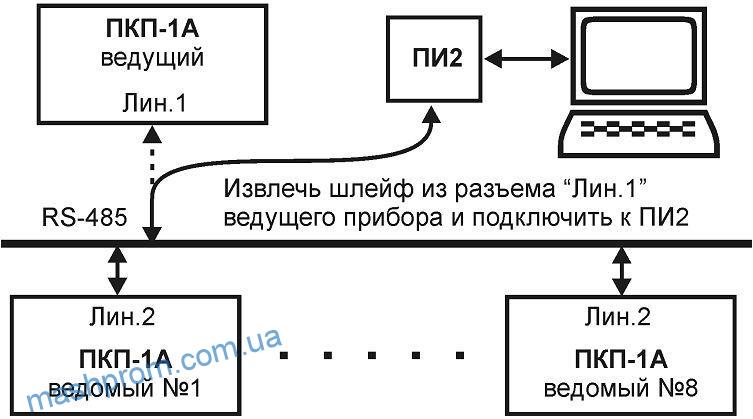

Схема подключения ПИ1 и ПИ2 к оповещателю «ЭКРАН-ИНФО» и КПК «Дозор-1А»:
Технические характеристики
питание | от USB-порта |
ток потребления, не более, мА | 80 |
уровни и нагрузочная способность линии RS‑485 | USB-стандарт |
габаритные размеры ПИ-1, не более, мм | 70х20х15 |
| габаритные размеры ПИ-2, не более, мм | 90х60х22 |
| масса блока ПИ-1, не более, кг | 0,1 |
| масса блока ПИ-2, не более, кг | 0,2 |
срок службы, не менее, лет | 10 |
гарантийный срок, лет | 5 |
Оба преобразователя получают питание от компьютера по USB кабелю. При подключении преобразователя к компьютеру необходимо установить драйверы для работы с ним.
