Пневмораспределители двухлинейные, нормально-закрытые с электромагнитным управлением, предназначены для управления потоком сжатого воздуха в пневматических приводах различного назначения.
Основные характеристики
Параметры | Данные | |||||
П-Р2.1 | П-Р2.2.5 | П-Р2.10 | П-Р2.16 | П-Р2.25 | П-Р2.40 | |
| 1. Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) | 0,63 (6,3) | 1,0 (10,0) | |||
| 2. Условный проход, мм | 1 | 2,5 | 10 | 16 | 25 | 40 |
| 3. Пропускная способность Kv , м3/ч, не менее | 0,032 | 0,1 | 1,6 | 3,0 | 5,0 | 7,0 |
| 4. Утечки воздуха из распределителя, см3/мин | 10 | 100 | 150 | 250 | ||
| 5. Электрическое напряжение, В- постоянного тока — переменного тока частотой 50/60 Гц | 12; 24; 48; 110 | 12; 24; 48; 110 | ||||
| 6. Номинальная мощность электромагнита, не более- постоянного тока, Вт- переменного тока, ВА | 4 | 8 | 12 | |||
| 7. Максимальное число срабатываний, мин-1 | 60 | 100 | 50 | |||
| 8. Масса, кг, не более | 0,14 | 0,8 1,63 | 1,63 | 3,5 | ||
| 9. Превышение температуры нагрева обмотки катушки распределителя надтемпературой окружающей среды, С°, не более | 80 | 85 | ||||
Габаритные размеры
Исполнение | Размеры, мм | |||||
L | В | Н | h | D | Присоединение к электросети | |
П-Р2.1 | 64 | 32 | 73 | — | G1/8 | Разъем |
П-Р2.1 | 58 | 32 | 61,5 | — | G1/8 | Колодку гнездовую |
П-Р2.10 | 95 | 85 | 130 | 16 | КЗ/8″ | Разъем |
П-Р2.16 | 95 | 85 | 130 | 16 | К1/2″ | |
П-Р2.25 | 128 | 123 | 167 | 22 | К 1″ | |
П-Р2.40 | 171 | 170 | 237 | 36 | М48х2 | Сальник |
Габаритные размеры
пневмораспределителя П-Р2.1 П-Р2.2,5

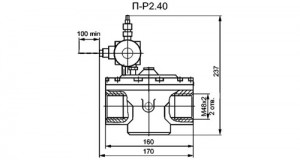

Габаритные размеры
пневмораспределители П-Р2.10, П-Р2.16, П-Р2.25
Габаритные размеры
пневмораспределители П-Р2.10, П-Р2.16, П-Р2.25
