Основное назначение ОВЕН ПР – построение простых локальных систем управления:
- разного типа насосных станций с возможностью управления частотным преобразователем;
- контроля доступа и релейной защиты;
- конвейерных систем с дозаторами;
- технологического оборудования (станки, прессы и пр.);
- вентиляции и отопления.
Преимущества
- Различные виды исполнения. (по питанию, по типу и количеству входов/выходов).
- Наличие часов реального времени.
- Простая, интуитивно понятная среда программирования OWEN Logic.
- Возможность создания и отладки проекта без прибора.
- Возможность интеграции в сети RS-485, протокол ModBus-Slave.
- Компактный корпус на DIN-рейку.
- Широкий климатический диапазон -20..+55 °C.
Функциональные возможности
- Логические функции (И, ИЛИ, НЕ).
- Арифметические функции и функции сравнения.
- Счетчики, триггеры.
- Блоки временных задержек.
- Формирователи сигналов.
- Блоки работы с битами.
- Возможность создания своих блоков (макросы).
- Онлайн база макросов.
ОВЕН ПР – это свободно программируемое устройство, которое не содержит в своей памяти заранее написанной программы. Алгоритм работы программируемого реле формируется непосредственно пользователем, что делает прибор универсальным и дает возможность широко использовать его в различных областях промышленности, сельском хозяйстве, ЖКХ и на транспорте. Специалисты ОВЕН рекомендуют использовать приборы данной линейки при замене устаревших релейных систем защиты и контроля. За счет внутренней логики прибора можно значительно сократить количество коммутируемых электромагнитных устройств, что снизит затраты на проектирование и эксплуатацию систем, а также повысит их надежность.
Программирование ПР не требует специальных навыков, поскольку осуществляется с помощью простой и интуитивно понятной среды программирования.
Сводная таблица технических характеристик:
Наименование | Значение | ||
ПР110 | ПР114 | ||
Каналы ввода / вывода | |||
Количество входов аналоговых | Нет | 4 (0) | |
Количество входов дискретных | 8 или 12 | 8 (12) | |
Количество выходов дискретных | 4 или 8 | 4- 8 | |
Количество выходов аналоговых | Нет | До 4 | |
Питание прибора | |||
Напряжение питания | =24В или ~220В | =24В и ~220В | |
Потребляемая мощность, ВА, не более | 8 | 8 | |
Программирование | |||
Количество ФБ | До 63 | До 450 | |
Количество RETAIN-переменных | Нет | До 20 | |
Время цикла, мс, не менее | 3 | 0,25 | |
Конструкция | |||
Тип крепления | На DIN-рейку, настенное | ||
Степень защиты корпуса | IP20 | ||
Климатика | — 20 .. +55 | ||
Габариты, мм | (110х73х63)±1 (110х73х96)±1 | (110х73х96)±1 | |
Основные Особенности
- Подходит для задач локальной автоматизации
- До 12 дискретных входов
- До 4 аналоговых входов
- До 8 дискретных выходов
- До 4 аналоговых выходов
- Наличие часов реального времени
- Универсальный источник питания (как от 220 В переменного так и от 24 В постоянного тока)
- Встроенный источник питания 24 В, 160 мА
- Программирование в среде OWEN Logic (ссылка)
- Энергонезависимая память для хранения состояния внутренних переменных
- Работа в сети ModBus (с ПР-МИ485)
- Расширенный диапазон рабочих температур -20…+55 С
Технические характеристики
Питание
| Наименование | Значение |
| Напряжение питания, В* | 21…27 В (номинальное напряжение 24 В) |
| 90…264 В (номинальное 110-220 В, при частоте 47…63 Гц) | |
| Потребляемая мощность, ВА, не более | 6 |
| Гальваническая развязка, В | есть, 1500 |
| Встроенный источник питания | =24 В, 145 мА max |
*Блок питания универсальный
Дискретные входы
| Параметр | Значение |
| Количество дискретных входов | 8, развязка групповая по 4 входа (1-4, 5-8),1500 В |
| Тип датчика дискретного входа | — коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); |
| — датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором | |
| Напряжение питания дискретных входов, В | 21…27 |
| Максимальный ток дискретного входа, мА не более | 15 |
| Ток «логической единицы», мА | 2…15 |
| Ток «логического нуля», мА | не более 15 |
| Уровень сигнала, соответствующий логической единице на дискретном входе, В | 15…30 |
| Уровень сигнала, соответствующий логическому нулю на дискретном входе, В | — 3…+ 5 |
Аналоговые/дискретные входы
| Параметр | Значение |
| Количество входов | 4 (входа 9-12) |
| Режим аналогового входа | |
| Тип измеряемых сигналов | «0…10 В», «4…20 мА», |
| Входное сопротивление, кОм | 67 |
| Предел основной приведенной погрешности, % | ±0,5 |
| Значение наименьшего значащего разряда, мВ | 2,7 (3700 ед./(0-10 В)) |
| Период обновления результатов измерения четырех каналов, мс, не более | 0,5 |
| Дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, % | ±0,25 |
| Режим дискретного входа | |
| Напряжение «логической единицы» , В (ток в цепи) | 14…30 (1,0…2,6 мА) |
| Напряжение «логического нуля», В (ток в цепи) | 0…11 (не более 0,2 мА) |
| Гальваническая развязка | Отсутствует |
Выходные устройства
| Параметр | Значение |
| Количество выходных устройств | 8, из них 4 с возможностью |
| Из них: — фиксированные (дискретные) — на выбор (аналоговые/дискретные) | 4 (выходы 1-4) 4 (выходы 5-8) |
| Гальваническая развязка | Индивидуальная, 1500 В, кроме выхода типа Т |
| Типы выходных элементов | см табл. «Тип встроенного выходного устройства» |
Конструкция
| Параметр | Значение |
| Индикация состояния входов/выходов | Светодиодная, на передней панели |
| Тип корпуса | Корпус для крепления на стену или на DIN-рейку шириной 35 мм. |
| Габаритные размеры, мм | (96х110х73)±1 |
| Климатическое исполнение | IP20 (-20…+55) |
| Масса прибора, кг, не более | 0,5 |
Вычислительные ресурсы
| Время цикла, мс min (зависит от сложности программы) | 0,25 |
| Количество ФБ, шт. max | 450 |
| Количество функций, шт. max | 1600 |
| Количество переменных для сетевого обмена, шт. max | 64 (32 на чтение, 32 на запись) |
| Количество энергонезависимых переменных, шт. | 136 |
Тип встроенного выходного устройства
| Обозначение выходного элемента | Тип выходного элемента | Технические параметры |
| Р | Контакты электромагнитного реле | Максимальный коммутируемый ток, А, не более – 3 A при напряжении не более 30 В постоянного тока – 3 A при напряжении не более 250 В переменного тока, 50 Гц и cosφ> 0,95 Механический ресурс реле, циклов, не менее – 5 000 000 Электрический ресурс реле, циклов, не менее – 200 000 |
| К | Оптопара транзисторная n-p-n-типа | Постоянный ток не более 400 мА при напряжении не более 60 В |
| Т | Выход для управления внешним твердотельным реле | Выходное напряжение 4…6 В, постоянный ток не более 25 мА |
| С | Оптопара симисторная | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц) |
| И | ЦАП «параметр – ток» | Постоянный ток 4…20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12…30 В |
| У | ЦАП «параметр – напряжение» | Постоянное напряжение 0…10 В на внешней нагрузке не менее 2 кОм, напряжение питания 16…30 В |

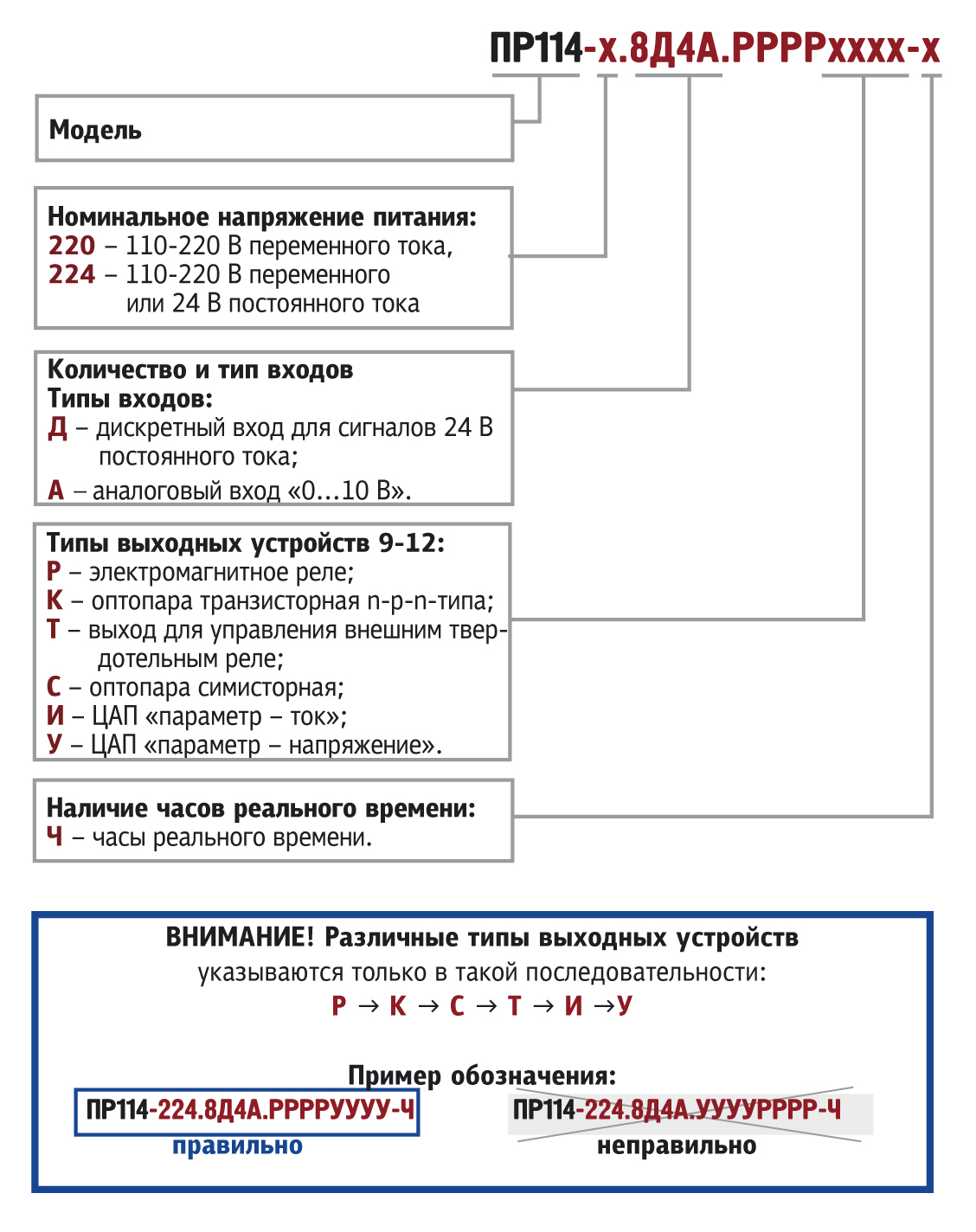

Модификации
| 12 входов из которых 4 могут работать как аналоговые/ 4 дискретных + 4 заказаных выходов | ||
| ПР114-224.8Д4А.РРРРхххх | Универсальный блок питания 24В постоянного и 220В переменного тока | |
| ПР114-224.8Д4А.РРРРхххх-Ч | Универсальный блок питания 24В постоянного и 220В переменного тока, и | |
