ТУ 4215-050-10474265-06
Код по ОКП 42 1522
Промышленный рН-метр-трансмиттер рН-4101 предназначен для автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) водных сред в комплекте с проточной или погружной арматурой для комбинированного электрода.
Трансмиттер обеспечивает измерение электродвижущей силы (эдс), развиваемой электродной системой комбинированного электрода, и температуры жидкости, вычисление рН и преобразование рН в унифицированный сигнал постоянного тока (4…20) мА.
Корпус трансмиттера выполняется в трёх вариантах: Д — дюралюминиевый прямоугольный, Н — из нержавеющей стали, И — дюралюминиевый с окном для индикации. Корпус трансмиттера типа И имеет вид взрывозащиты «Взрывонепроницаемая оболочка». В случае комплектной поставки с арматурой типов АПН, АПТ или АМН, в которой устанавливается комбинированный электрод, корпус трансмиттера крепится непосредственно на арматуре.
Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая и другие отрасли промышленности.
| Наименование параметра | Значение параметра |
| Диапазон измерений рН | (0…14) ед. рН |
| Пределы ЭДС на входе трансмиттера | (-750…+750) мВ |
| Температура анализируемой среды | (0…+100) ºС |
| Предел допускаемого значения основной абсолютной погрешности: | |
| — при измерении рН в комплекте с комбинированным электродом | ±0,05 рН |
| — при измерении ОВП в комплекте с комбинированным электродом | ±2 мВ |
| — при измерении температуры | ±0,5 °С |
| Режимы термокомпенсации | автоматический и ручной |
| НСХ датчика температуры (по заказу) | Pt100, Pt1000, 100П |
| Длина кабеля до комбинированного электрода | не более 4 м |
| Выходной сигнал, пропорциональный рН1) | аналоговый постоянного тока (4…20) мА |
| Сопротивление нагрузки | не более 100 Ом |
| Тип индикатора | жидкокристаллический двухстрочный дисплей |
| Напряжение питания постоянного тока | 24 В |
| Потребляемый ток | не более 50 мА |
| Климатическое исполнение | УХЛ 4 по ГОСТ 15150 |
| Степень защиты от пыли и воды | IP65 по ГОСТ 14254 |
| Устойчивость к механическим воздействиям | группа V2 по ГОСТ 12997 |
| Материал корпуса: | |
| — тип Д | дюралюминий |
| — тип И | дюралюминий, с прозрачным окном для индикации |
| — тип Н | сталь 12Х18Н10Т |
| Степень взрывозащиты корпуса типа И | 1ExdIIBT6X |
| Габаритные размеры: | |
| — корпус Д | (115×115×55) мм |
| — корпус Н | (130×163×65) мм |
| — корпус И | (190×76×127) мм |
| Масса | не более 2 кг |
Примечание:
1) В приборе отсутствует гальваническая развязка между входным и выходным сигналами.
Габаритные размеры
 |

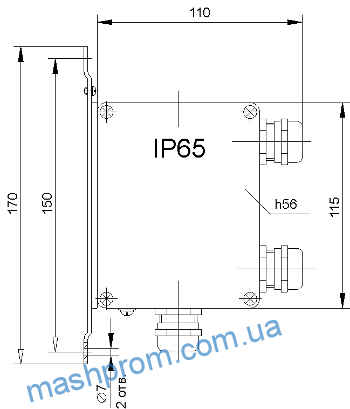

Рис. 1. Габаритные и монтажные размеры измерительного преобразователя рН-4101.Д. Исполнение для крепления на стене |
 |
Рис. 2. Габаритные и монтажные размеры измерительного преобразователя рН-4101.Д. Исполнение для крепления на арматуре АПН, АМН и АПТ |
 |

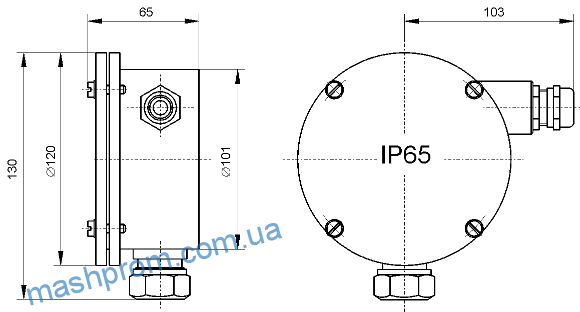

Рис. 3. Габаритные и монтажные размеры измерительного преобразователя рН-4101.Н. Исполнение для крепления на арматуре АПН, АМН и АПТ |
 |

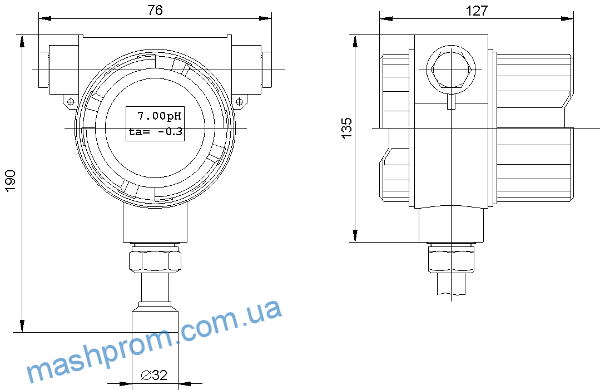

Рис. 4. Габаритные и монтажные размеры измерительного преобразователя рН-4101.И. Исполнение для крепления на арматуре АПН, АМН и АПТ |

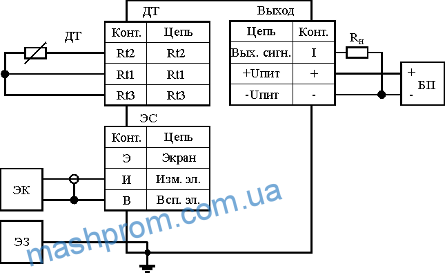

Схема подключения
